Paso 1: Configurar el hardware!

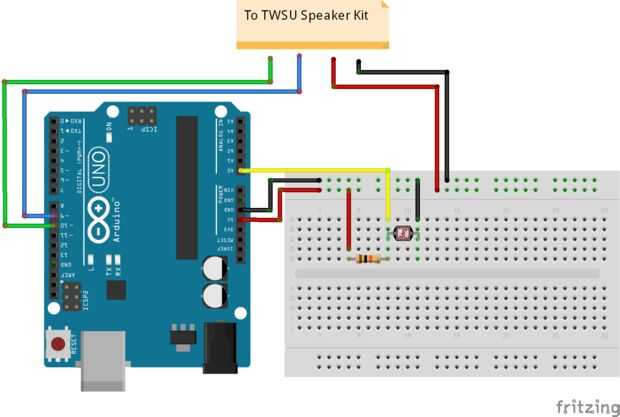

Configurar tu Arduino, protoboard y componentes siguiendo este esquema hermoso!
Con los cables del puente que corresponde al diagrama le ayudará a realizar un seguimiento de donde se conectan los componentes y donde se conectan sus positivos (cables rojos) y negativos (cables negros). Es buena práctica al crear cualquier circuito.
Use un cable puente azul del Pin 9 en el Arduino al pin "VOL" (volumen) en kit de bricolaje de altavoces
Use un cable puente verde de 'Pin 10' en el Arduino a 'SIG' (señal) en kit de bricolaje de altavoces
Use un cables de puente rojo de 'Pin 5V' en el Arduino a '5V' en el kit de altavoces DIY
Utilizar un pin de los cables de puente negro 'GND' en el Arduino a la 'Tierra' en el kit de altavoces DIY
