Paso 3: Prototipo en protoboard el circuito del amplificador
El circuito del amplificador utilizado aquí es lo mismo que el circuito utilizado en mi anterior proyecto de altavoz de viaje. Se trata de un LM386 con algunos de los componentes tales como resistores y condensadores de filtro externo. Puesto que se usan dos altavoces en el proyecto, hay dos tales circuitos utilizados. La necesidad de un amplificador de tal es que las señales de audio dadas su teléfono son demasiado bajas para conducir un altavoz ruidosamente y son apenas suficientes para alimentar un auricular. Los amplificadores están presentes en casi todos los oradores ves que está en tu teléfono, televisores, sistemas estéreos y DJs incluso.

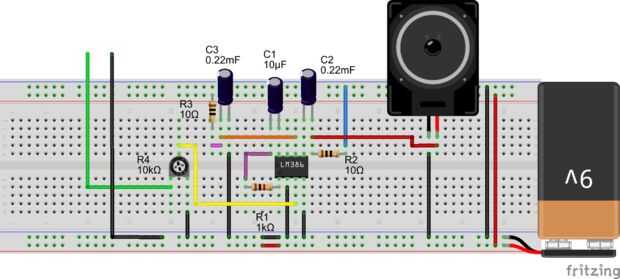

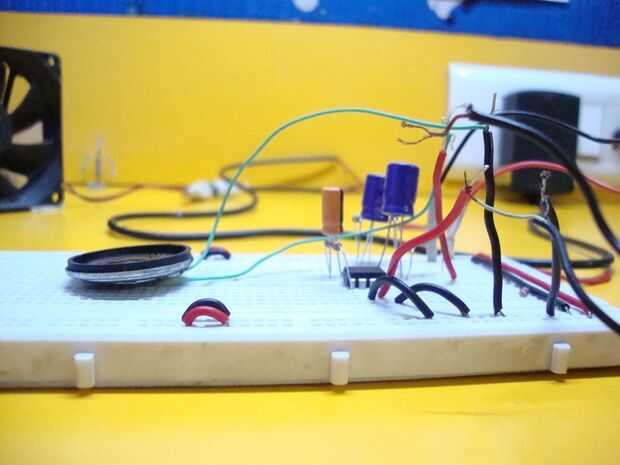

De prototipos su circuito Consulte el diseño por encima y conecte todo según él. La razón por qué usted debe prototipo es comprobar si el circuito funciona o no y hacer modificaciones. Conecte al jack de audio para el teléfono y la energía el circuito con una pila de 9v (o cualquier fuente de alimentación entre 5-15v). En música en el teléfono, si oyes un sonido ruidoso del altavoz, eso significa que has hecho bien. Si no es así, compruebe las conexiones e inténtelo de nuevo.
