Paso 6: Conecte la batería, el interruptor y el indicador
La fuente de alimentación utilizada en este proyecto consta de dos moneda de 3v células conectadas en serie para producir 6v que es bastante para alimentar el circuito. La razón que no utilizar baterías más pesadas y más grandes era que mi caja era pequeña y había apenas espacio en él para la batería. Batería Li-po también no fue utilizada aquí como se puede dar sólo 3.7v mientras LM386 requiere al menos 5v para funcionar por lo que sería necesario añadir dos de ellos que finalmente costaría más. Sin embargo, si desea modificar su proyecto, puede utilizar cualquier fuente de alimentación entre 5-15v.

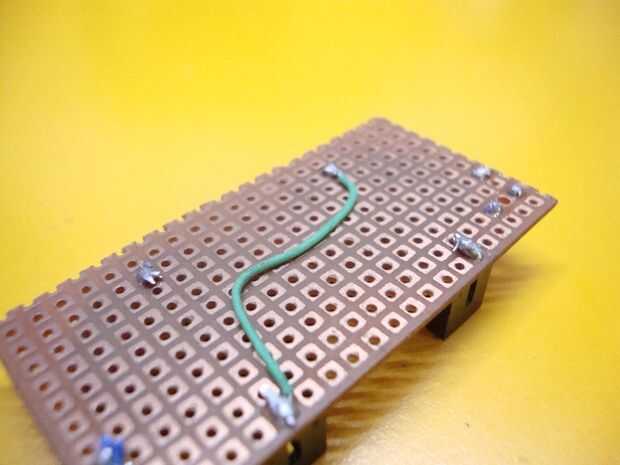

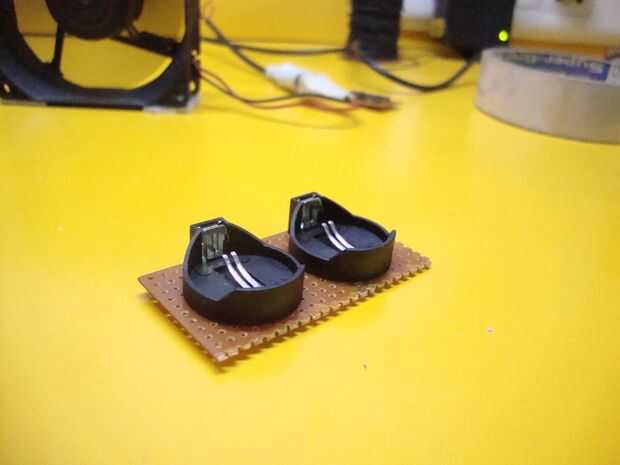

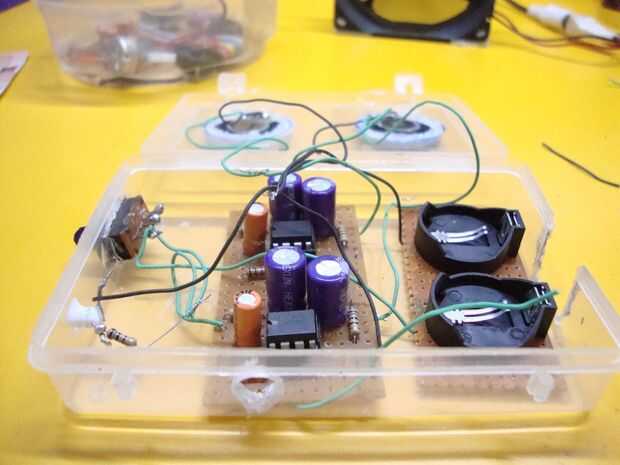

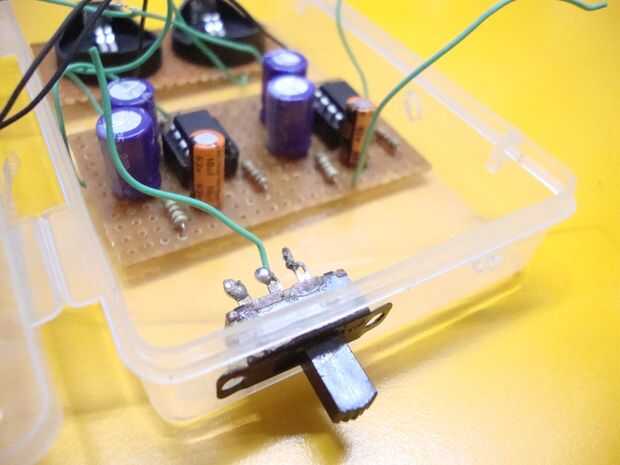

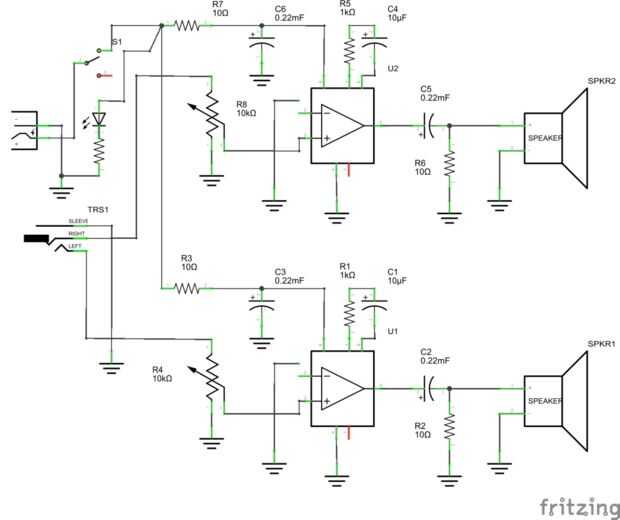

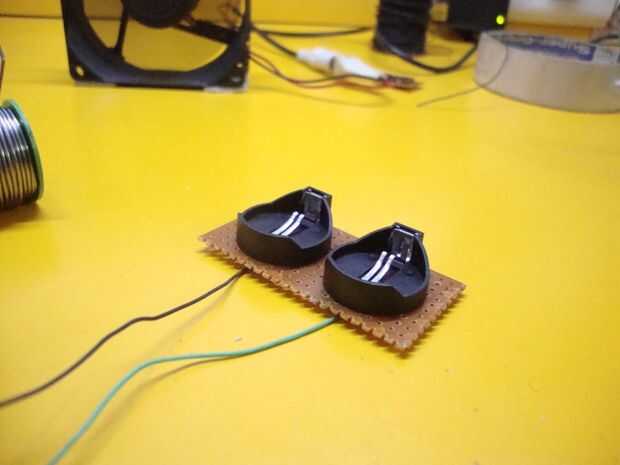

He añadido un interruptor para cambiar el altavoz encendido y apagado que no requiere quitar las baterías una y otra vez. Primero soldar ambos los titulares en un pedazo de perfboard y conecte el terminal positivo del primer titular a la terminal negativa de la segunda. Luego conecte el terminal positivo de la batería resultó al pin 1 del switch. Conecte el terminal negativo de la batería directamente a gnd del circuito. Finalmente Conecte el pin 2 del interruptor al vcc del circuito.
