Altavoces estéreo con iluminación LED sincronizados (6 / 8 paso)

Paso 6: Construcción de los circuitos de LED

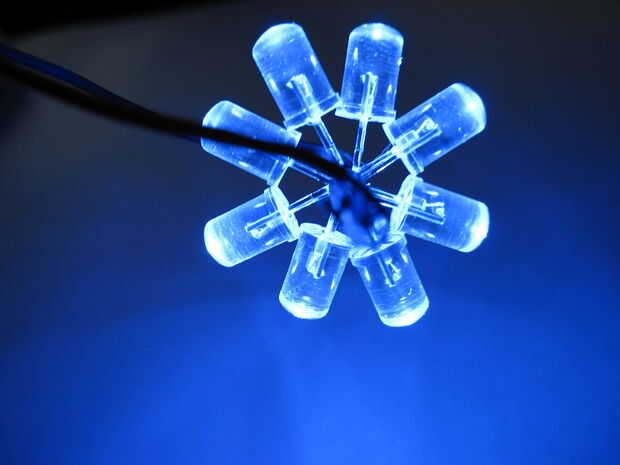

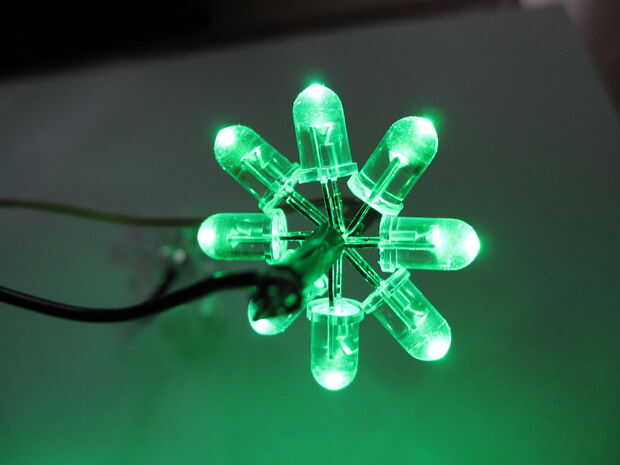

Para hacer que los LEDs iluminan en sincronización con los altavoces, que vamos a utilizar transistores. Los transistores actúan como puertas eléctricas. Cuando una pequeña cantidad de corriente fluye en el perno central (la base), corriente debe fluir de un perno (el colector) a otro (el emisor). Vamos a utilizar la corriente de audio para abrir la puerta, dejando que la electricidad fluya al LED. Cuando se produce un sonido, las luces se encenderán. Cada conductor tendrá una unidad de luz LED unida a él, por lo que la iluminación de los graves y agudos será independiente. En mis altavoces, utilicé LEDs azules para el bajo y el LED verde para agudos.

Para construir esto, necesita cables, LEDs y transistores. www.ledshoppe.com ofrece buena LED a precios muy razonables.

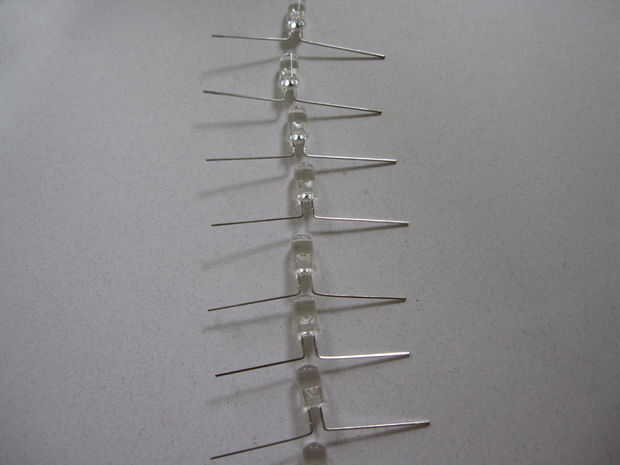

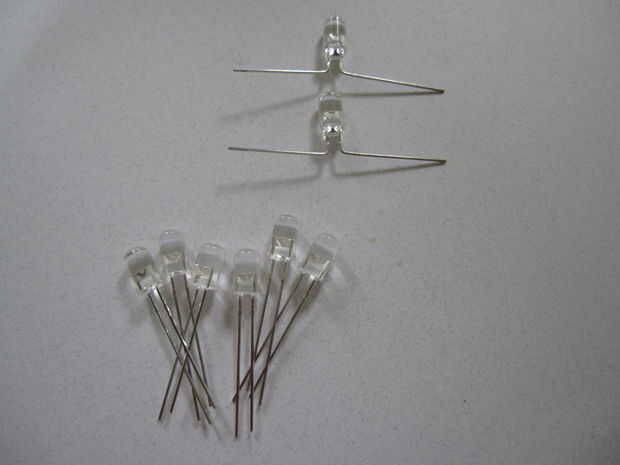

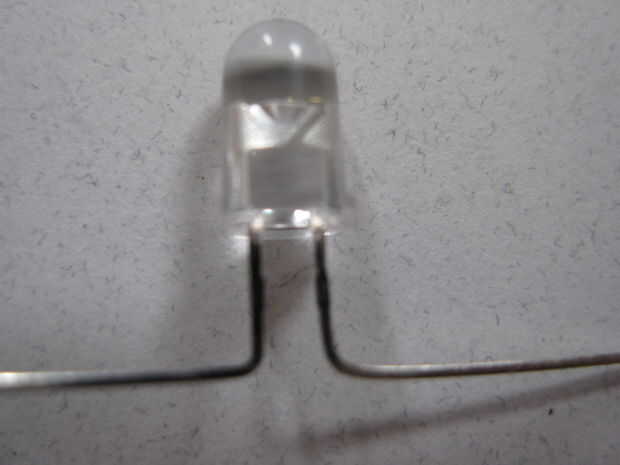

Para construir una unidad de luz LED, empiece por tomar 8 LED ' s y aparte doblando sus puntas (Figura 2-4). Haga nota de que terminal del LED es positivo y cual es negativo, como lo más difícil de determinar que conducen es más largo cuando no están cerca unos de otros. En la mayoría de los LEDs, la mitad más pequeña en el LED real es positivo, mientras que la mayor parte donde la luz es emitida desde es negativo.

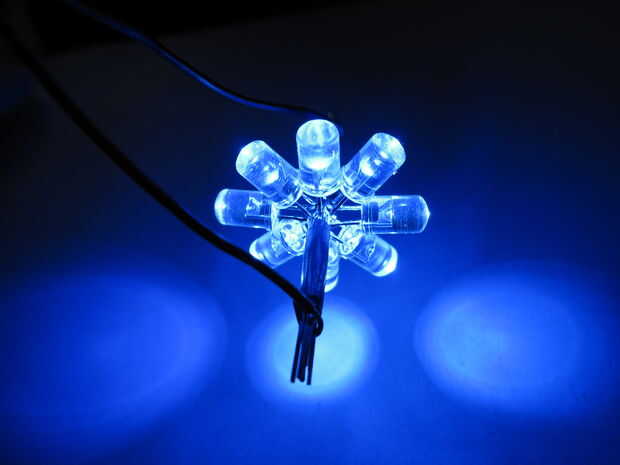

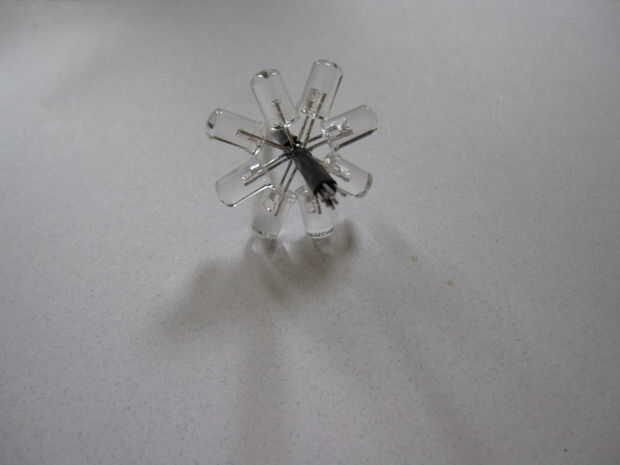

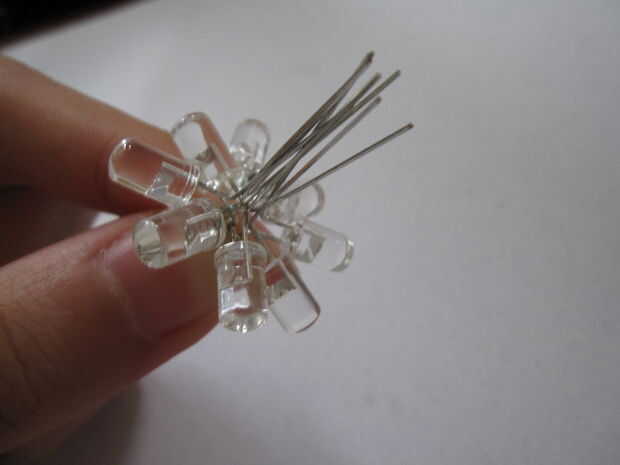

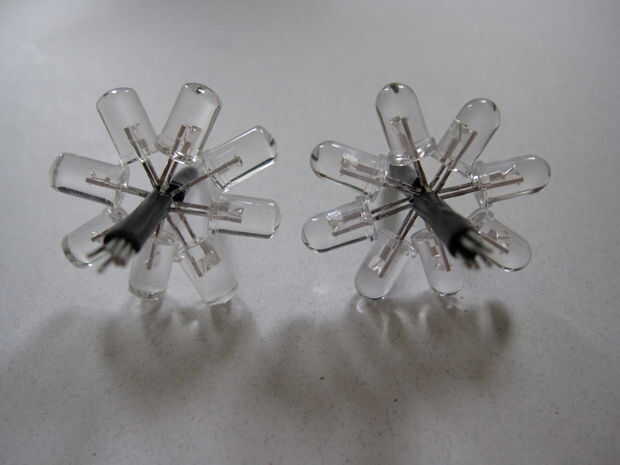

Una vez listos todos los LEDs, reunirlos juntos en un paquete, asegurándose de que los cables están apuntando en la dirección correcta. Usando cinta aislante, cinta juntos los conductores. Repita este proceso para los otros 8 LEDs. Ahora debe tener dos paquetes en el LED.

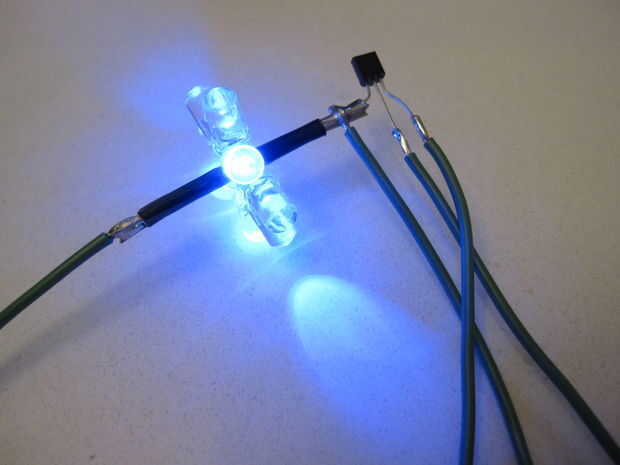

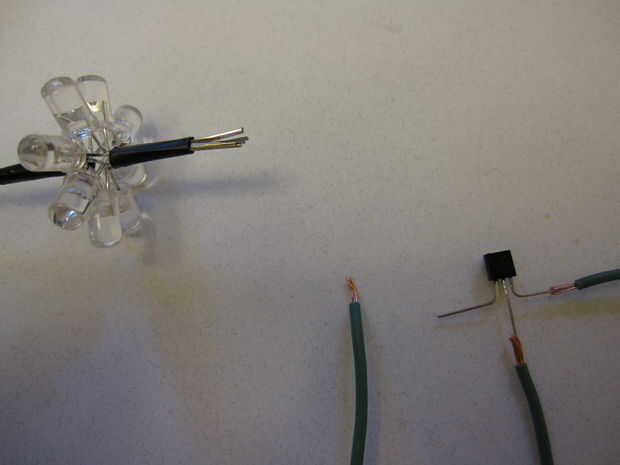

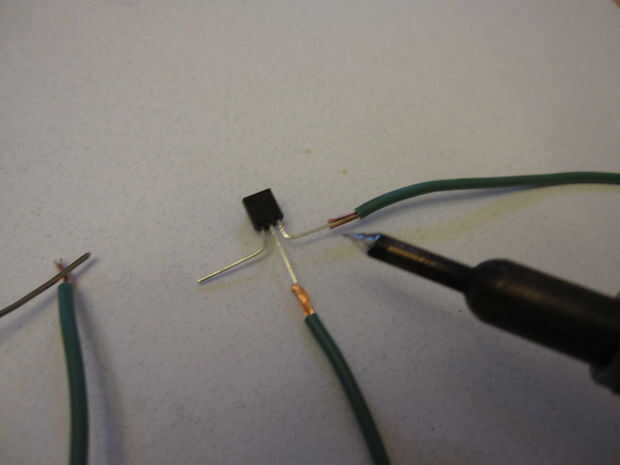

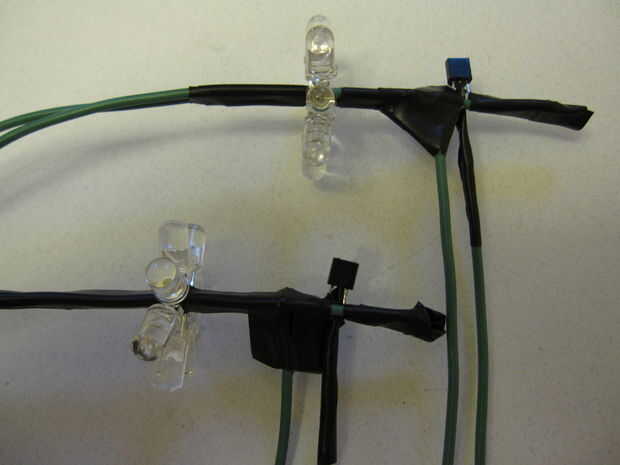

Una vez listos sus paquetes de LED, tomar un transistor NPN y doblar cuidadosamente las puntas apartes. El transistor en la fotografía es cara plana hacia arriba. Utilizando un soldador soldar el transistor, paquete de LED y cables entre sí como se muestra en las imágenes 10-12 (si usted necesita algún consejo sobre soldadura, ya sea este mensaje me o busque consejos en línea). Después, utilice cinta eléctrica para asegurarse de que está cubierto todo el metal expuesto. Repita el proceso para el segundo paquete de LED.
