Paso 3: amplificador
Hemos elegido el tda7266, un amplificador de doble puente de 7W. Ya que cada amplificador tiene dos salidas necesitaremos dos de ellos. Hemos obtenemos el diagrama de bloque y la aplicación de la hoja de datos.
Como puede verse en el diagrama, los componentes adicionales se requieren.
Entonces hay dos opciones: usted puede comprar el amplificador y componentes y soldar juntos o se puede comprar la bruja módulo completo se encuentra en algunas tiendas en línea.
Lamentablemente no pudimos conseguir este módulo ya que no tenía tiempo para esperar a que un envío internacional.
Así que hicimos la primera opción, nos soldó con autógena los dos amplificadores y sus componentes en una placa de prototipo.

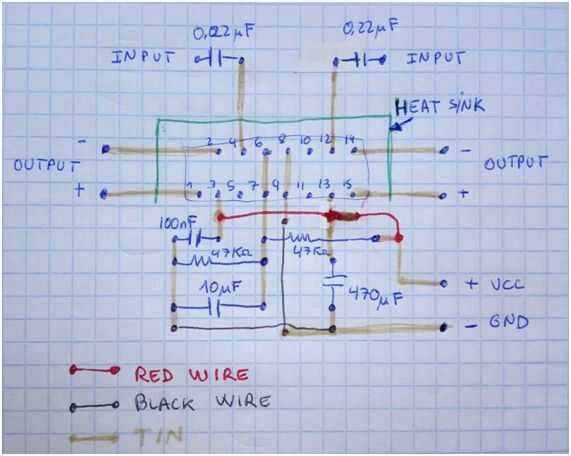

Si eliges esta opción te recomendamos dibujar en un papel la ubicación de los componentes antes de comenzar a soldar.
En mi caso he utilizado terminales de tornillo para conectar las salidas (altavoces) y la tensión de alimentación pero no son necesarios, usted puede utilizar los cables directamente como lo hice con las señales de entrada.

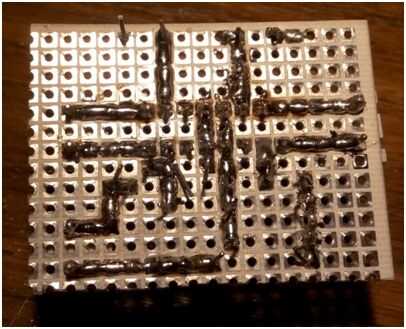

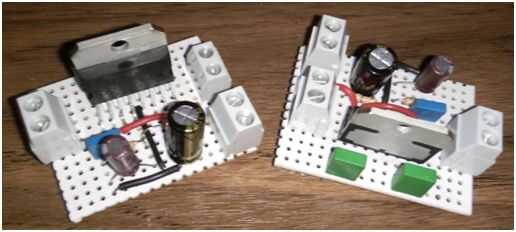

Puedes ver el resultado final en las fotos.
