Paso 4: Esquema eléctrico

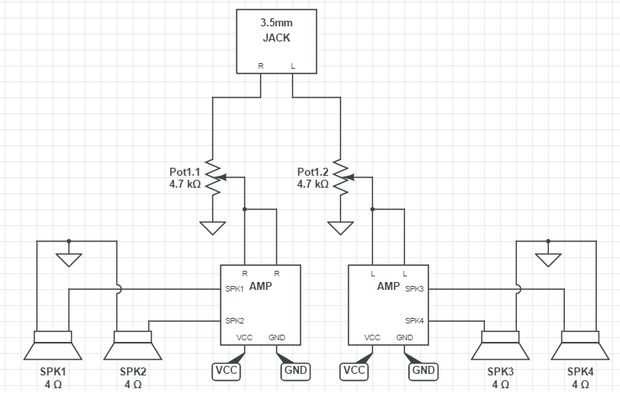

1. la primera opción es el esquema eléctrico para una configuración básica. Como se puede ver, señal de R va a dos altavoces (lo que están en el lado derecho) y L señal enviada a los otros altavoces (lado izquierdo). El potenciómetro en la imagen es sólo un potenciómetro tándem.

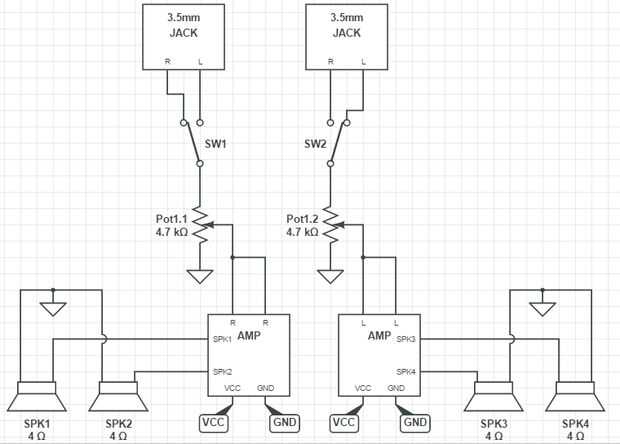

2. una segunda posible configuración está pensada para conectar dos sistemas de altavoces para que el primero tiene cuatro altavoces con la señal R y el segundo tiene cuatro altavoces con la señal L. De esta manera logramos un sistema estéreo.
Switch permite cambiar la entrada de señal.
Sólo necesitas un conector hembra de jack aunque hay dos conectores en el esquema.

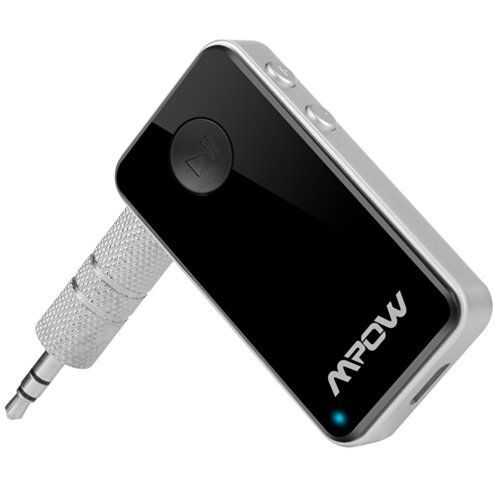

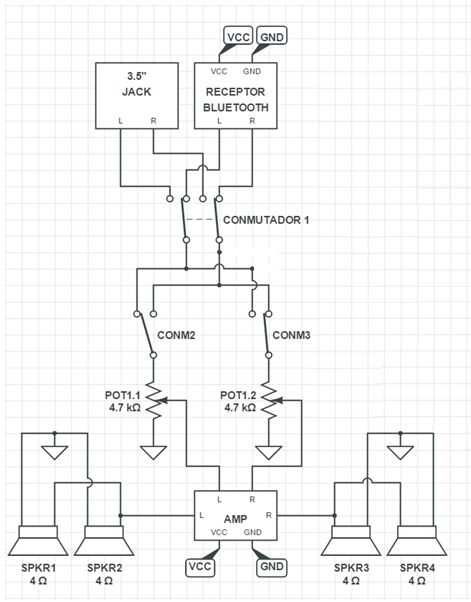

3. la tercera configuración consiste en una conexión inalámbrica mediante Bluetooth. Usted puede elegir entre entrada y entrada de Bluetooth. Bluetooth módulo propuesto utilizar un conector jack para que usted realmente no necesita otro interruptor, usted puede utilizar el mismo conector hembra.

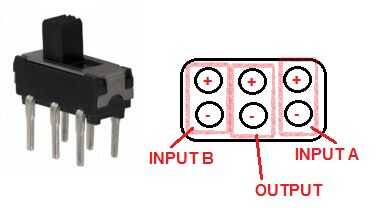

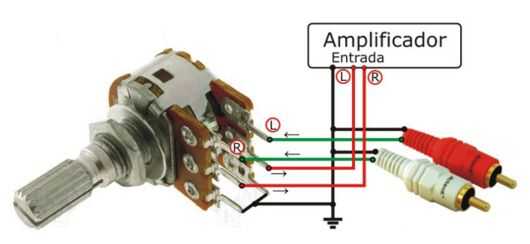

También puede ver los esquemas para las conexiones del potenciómetro, jack e interruptores.
