Paso 3: Electrónica: primera parte
![]()
![]()
![]()
![]()

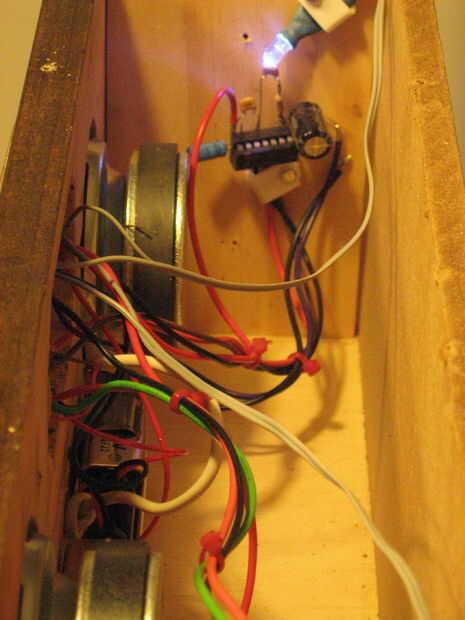

Las piezas de soldadura juntos es algo muy individual. Lo basado en la manera que desea hacerlo. Una manera de soldar todo junto aquí sería estilo "dead bug". Esto es donde usted soldar todos los componentes directamente uno al otro como tengo con ninguna placa de circuito. En este caso, esto funcionó hacia fuera porque como se muestra en el diagrama es un circuito simple. Por supuesto, usted podría también hacer esto con un proto-board, o incluso una placa de circuito grabada si realmente querías. Dado que el circuito es sencillo, sólo te dejo algunas sugerencias para este paso y dejo a soldar el circuito.

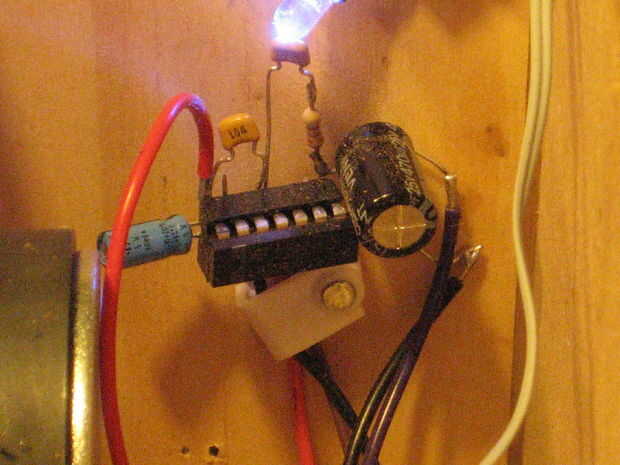

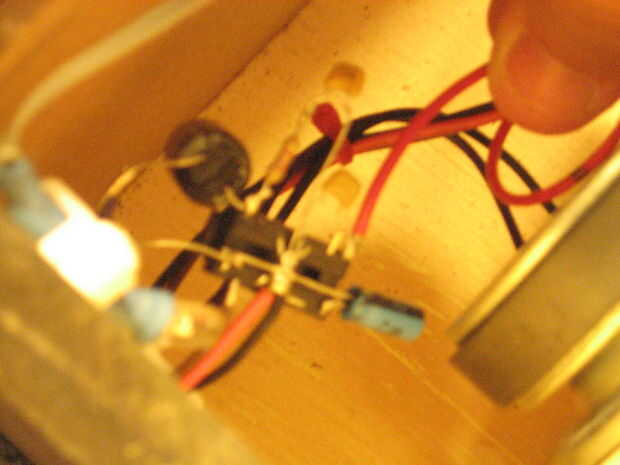

Estilo "Dead bug":
-Abrazadera de la IC o IC zócalo (más elegante utilizar un encaje) en un dispositivo de manos libres (Sr. Hands o algo)
-Suelde todas las conexiones de tierra en el chip junto primero.
-A continuación, suelde todos los condensadores al chip.
-A continuación soldar todas las resistencias al chip.
-Soldadura de los cables del potenciómetro donde necesitan ir.
-Soldadura de los hilos de altavoz al capacitor y tierra.
-Por último, no te preocupes conectar cables eléctricos, que vendrán en la tercera parte de la electrónica.
