Altavoces iPod Vintage (con LEDs!) (4 / 7 paso)

Paso 4: Electrónica: segunda parte

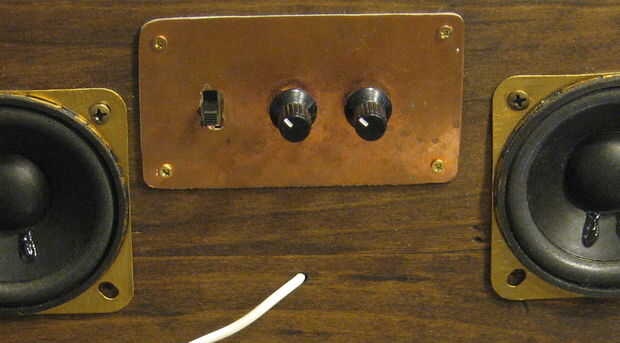

Aquí es donde he creado el panel de control para los altavoces. Esto consistió en un interruptor y dos potenciómetros para controlar individualmente los left and right ganan (volumen). Sólo tuve que hacerlo así porque yo era demasiado barata para comprar un solo potenciómetro que tenía dos discos separados de resistir en él. Una vez más, la manera en que pones a este tablero de control es totalmente hasta usted.

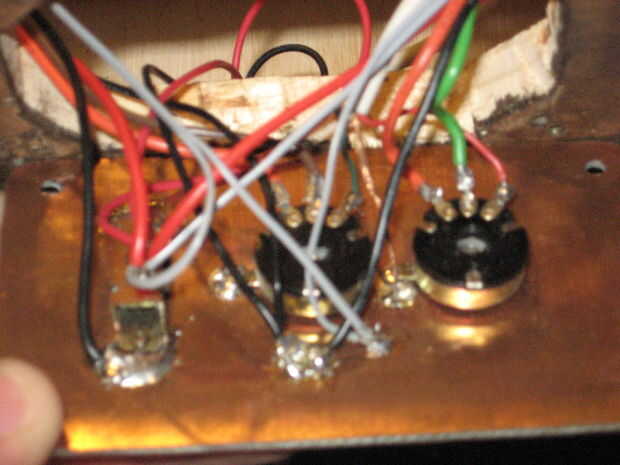

Utilicé una pieza de cobre de repuesto para crear un terreno común. Así, en lugar de torcer un manojo de cables negros juntos, pude a soldarlos al panel de cobre. Así, utilizando el taladro de mano, que un par de agujeros en el cobre de los ejes del potenciómetro, interruptor y entrada de línea estéreo.

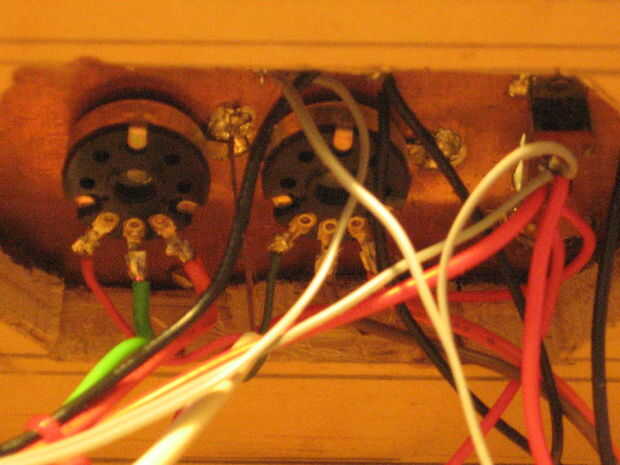

A continuación, firmemente colocar los potenciómetros y soldar los cables y a tierra según el diagrama del circuito de soldadura. Aquí es donde usted tendrá el puerto de auriculares estéreo o línea a entrar así.

Soldadura de los clips de batería de 9v con el lado positivo del interruptor así en este momento. Poner el cable negro a tierra (Recuerde que sólo usted puede soldar a la parte frontal!) y luego ejecutar un cable rojo en el otro lado del interruptor.

Ahora tienes un completo panel de control de frente y podemos enganchamos hasta los circuitos de amplificación.
