Paso 2: Construir!

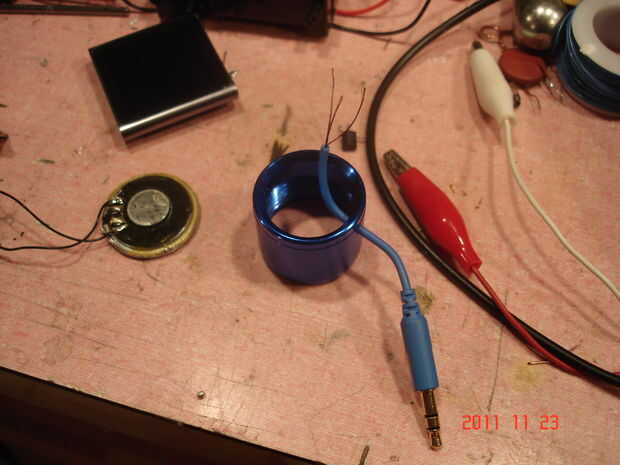

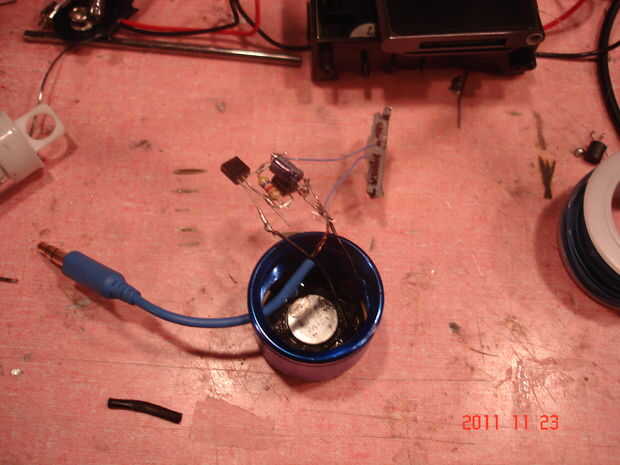

Cuando el edificio en un recinto, planee con anticipación. Quieres soldar el cable para el enchufe a través de la totalidad en el recinto antes de que se suelda al resto del circuito. Este pensamiento se aplica también el las conexiones del altavoz y el conector de iPod.

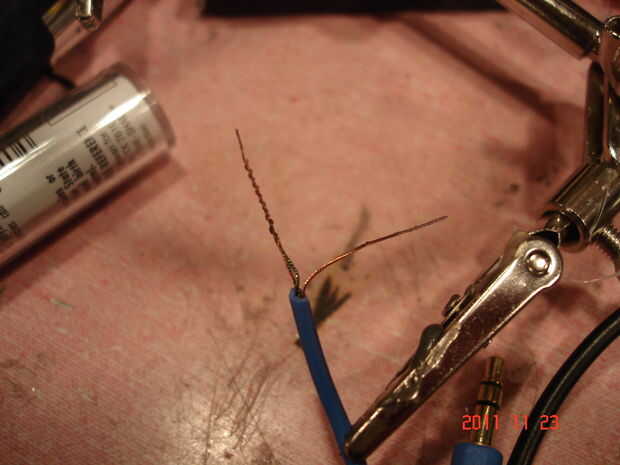

Cuando se cosecha el enchufe de los auriculares, tienes los cables del circuito de soldadura. Esto puede ser difícil a veces. Empieza pelando lejos el aislamiento del exterior del cable. Esto expondrá tres cables, que son haces de hilos de cobre esmaltado. Para quitar el esmalte, empezar por quemar cerca de la punta con una flama de un soplete o el partido. ¡ No deje que el esmalte quemar completamente el lenth del cable expuesto, porque esto puede causar un corto circuito. Una vez algunos esmalte es quemar, ligeramente use papel de lija de grano fino para limpiar los cables. Trence el cable positivo dos, que son los dos que no son colores totalmente de cobre y les lata esta combina los canales izquierdos y derecho en una. Lo mismo para el cable negativo individual, que es todo de color de cobre. El gato está ahora listo para ser soldado con el resto del circuito.

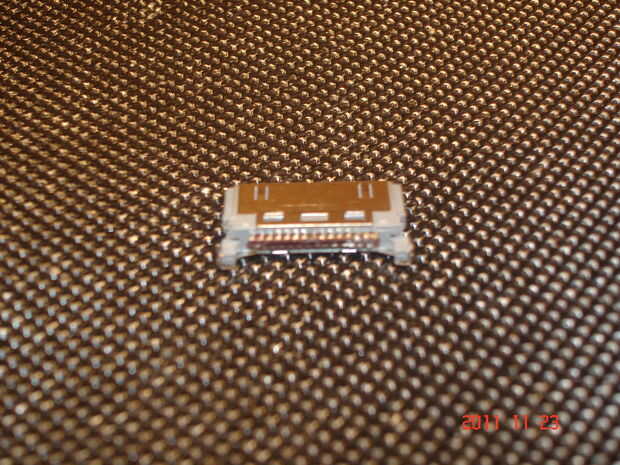

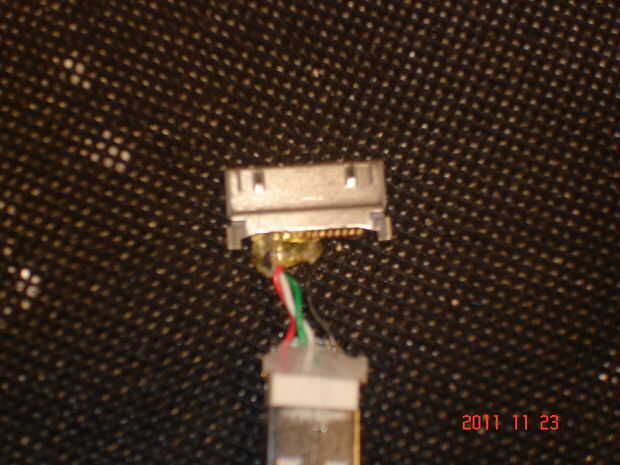

Y ahora para el conector de ipod. Clip el cable en el conector y quitar el casquete blanco alrededor de ella. Corte las conexiones utilizadas por el USB. Ahora tenemos que encontrar los pines 18 y 16. 18 es la 3.3 voltios +, y 16 es uno de los muchos motivos. Es el utilizado generalmente por la conexión USB. Los pines son los siguientes, con el conector enchufado el ipod y el ipod hacia arriba:
2 4 6 8 10 12 14 16 18 20 22 24 26 28 30
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29

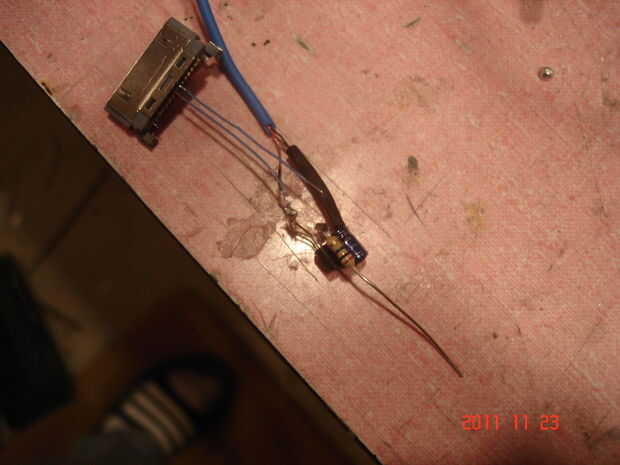

Soldadura de los cables a los pines pueden ser casi de imposibles, puesto que los pernos son generalmente corta, dejando sólo una pequeña almohadilla disponible para soldar. Encontrar el mejor método es fundir estaño sobre la punta de la plancha y colocarla en el teclado para lo de la lata. Luego, el cable de la lata que wil ser soldadas a la almohadilla. Coloque el cable en el teclado y con la punta de la plancha limpia de cualquier soldadura exceso, calor para la conexión. La conexión será débil como este método no utiliza mucha soldadura, por lo que es mejor para luego cubrir la zona de pegamento caliente para protegerlo.

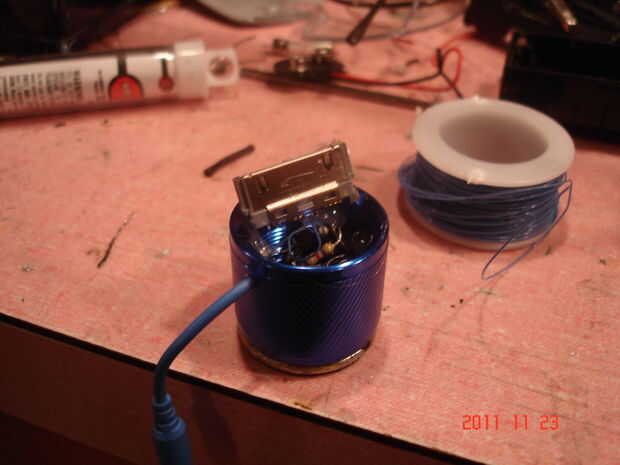

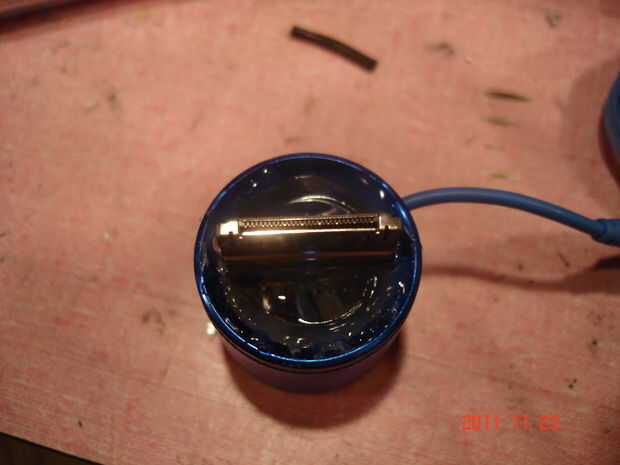

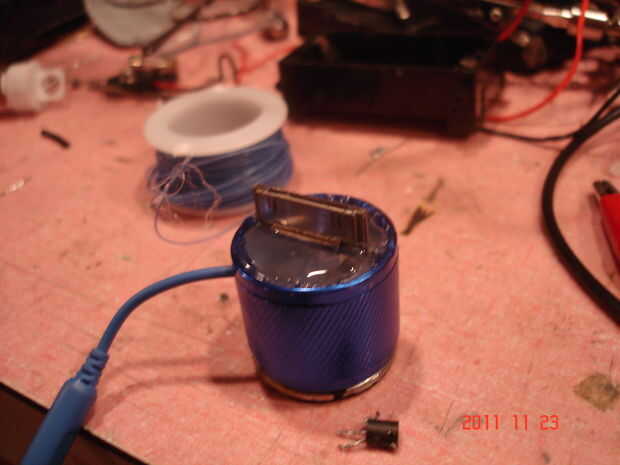

Ahora es tiempo de ponerlo todo en el recinto. Montado todo en el bisel de la linterna y entonces puesto en un plástico "espaciador" con una muesca cortada en él entre el conector de ipod y el resto del circuito. Pegamento caliente entonces fue agregado sobre el espaciador, rellenado el conector in-situ, por lo que no podía perder y romper la conexión con el resto del circuito.
