Altavoz Bluetooth Hack - Home Theater Streaming (4 / 8 paso)

Paso 4: Cableado del interruptor

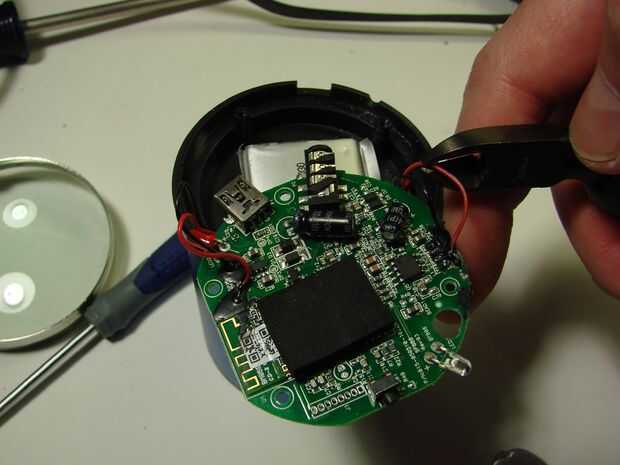

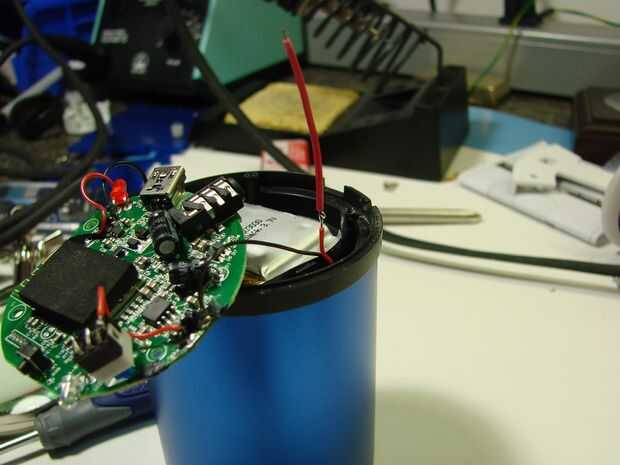

Hay un negro y un hilo rojo que conecta con el altavoz interno. Con un par de cortadores corta el cable rojo dejando suficiente cable en el lado del altavoz (acerca de y pulgadas) para que puede soldar una pieza de alambre que. Con la extensión soldada, agregue un trozo pequeño de termoencogibles o envolver la cinta aisladora alrededor para aislar la conexión.

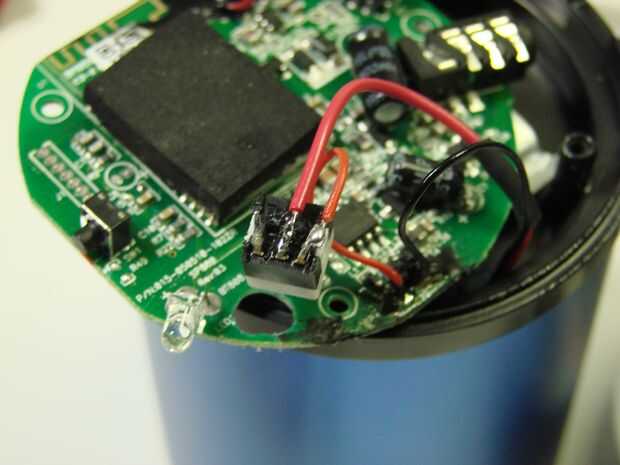

Ejecute la extensión en el centro del interruptor. Corte la extensión de alambre lo suficientemente largo para alcanzar el interruptor en la posición de interruptores montados y asegurarse de que tienen una pequeña holgura en el cable. Tira el hilo que todavía está conectado a la placa y conecte a cualquiera de las restantes terminales del interruptor. El interruptor se utiliza para permitir o diable el altavoz interno. Cuando la transmisión a través del sistema de cine en casa, desea que el interruptor para desactivar el sonido por el altavoz de Canadá. Cuando se utiliza como altavoz Bluetooth independiente, el interruptor se utiliza para activar el sonido desde el módulo de altavoz.

Ahora pegamento caliente el interruptor en la posición. Minimizar el pegamento caliente que se extiende más allá del borde del PCB como esto tendrá que ser cortado para volver el PCB a la vivienda.
