Paso 7: Salida de línea Cable

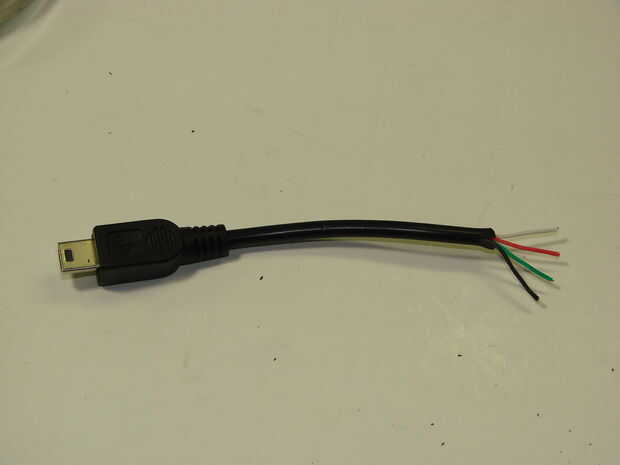

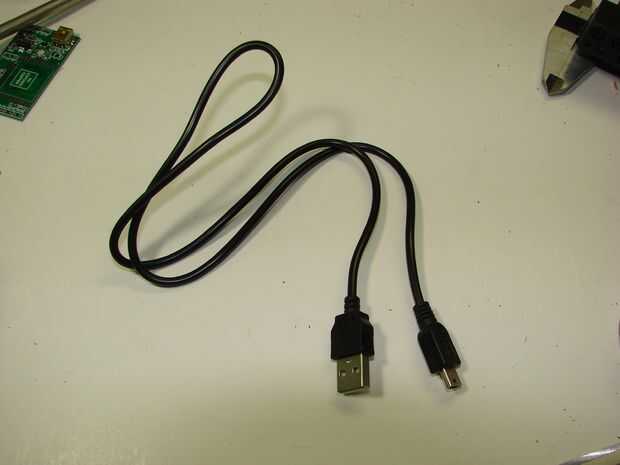

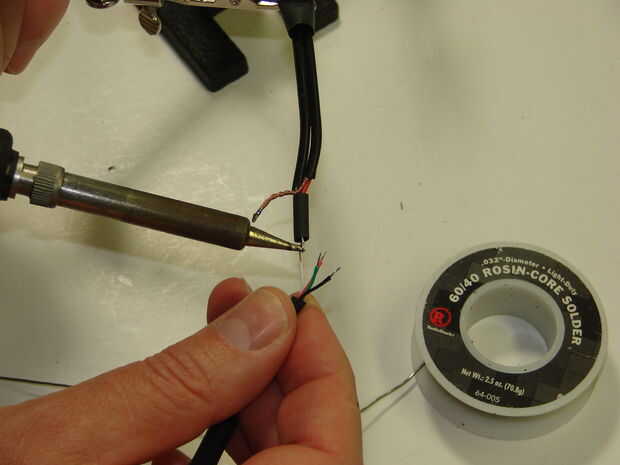

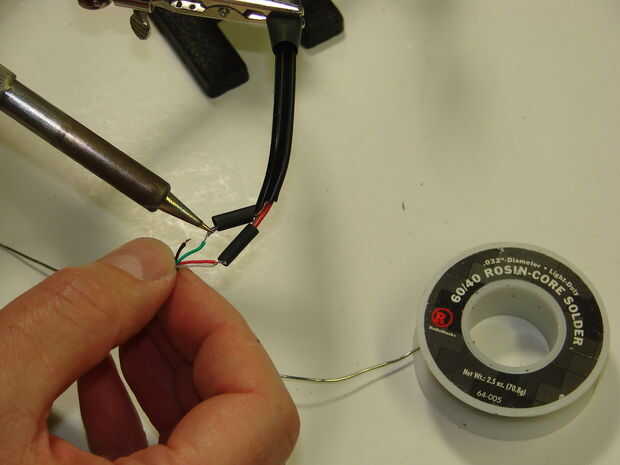

Primero cortar el conector del cable USB suministrado en unas 3 pulgadas de la parte posterior del conector. La tira y los extremos del cable con soldadura de estaño. Esto debe hacerse en las USB A y B conector lateral. EN el lado, no necesitamos el cable verde y blanco como estos ahora llevan audio por el conector mini-B. Aislar los extremos de estos 2 cables para que queden eléctricamente aislados de los cables. Asegúrese de no crear un cortocircuito.

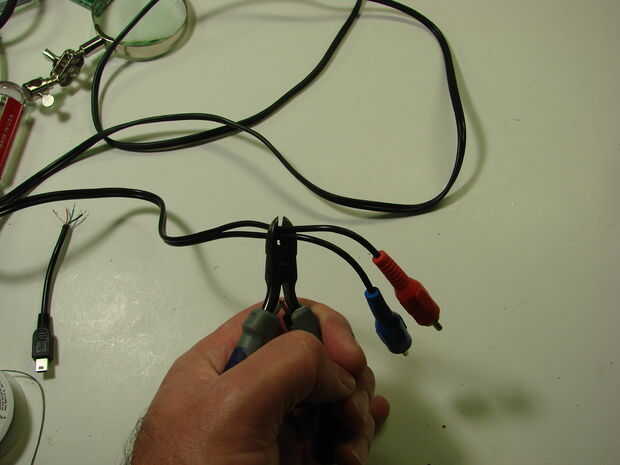

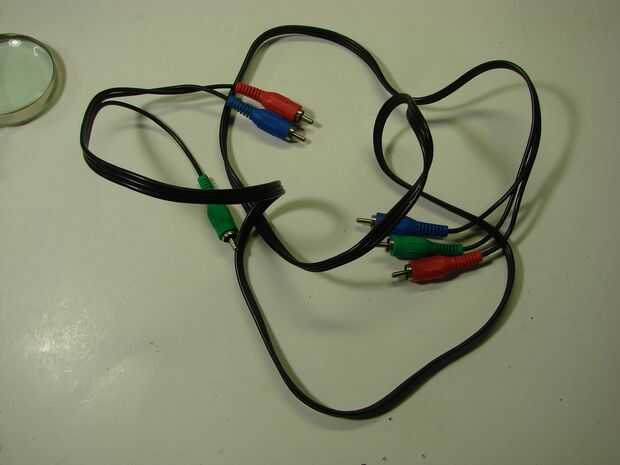

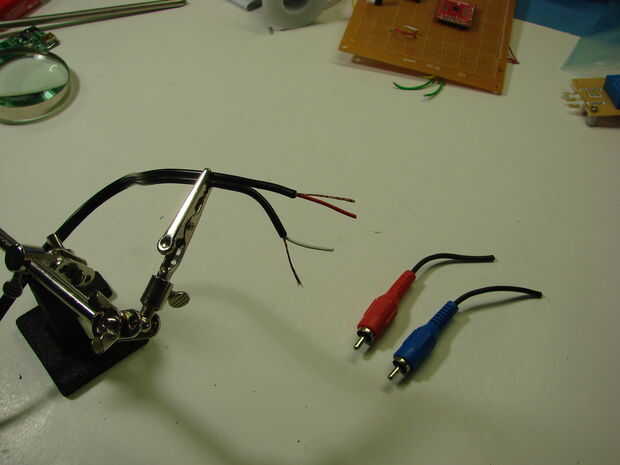

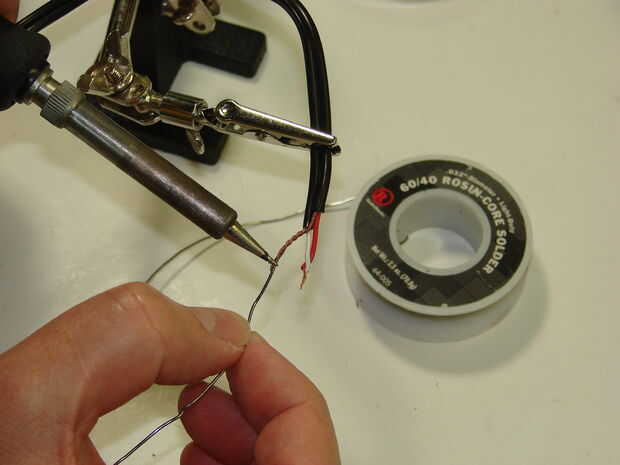

Cortar los conectores RCA de un extremo del cable. Normalmente corto para que tenga suficiente cable para que los conectores son utilizables en proyectos futuros. Tira y el alambre de la lata y luego conectar los dos terrenos juntos y los 2 cables de señal juntos. La salida del altavoz es mono y la entrada de receptor de cine en casa es estéreo para alimentar a la misma señal en los terminales izquierdos y derecho del receptor de cine en casa.

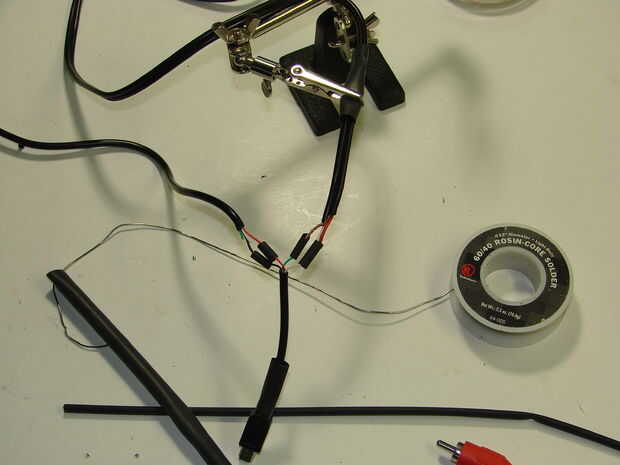

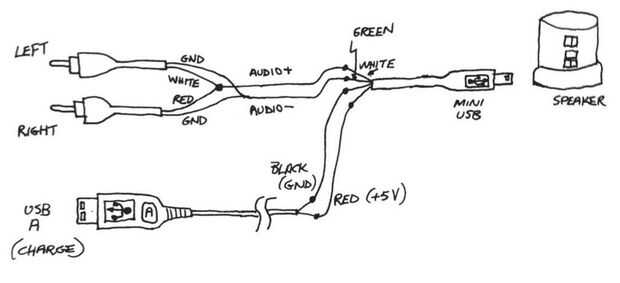

Ahora soldar todo lo siguiente:
- Blanco USB conecta con RCA se unió a rojo y blanco
- Verde USB se conecta al escudo se unió a RCA
- Negro USB se conecta al negro USB cable "A" (GND)
- USB rojo se conecta a la red de cable "A" USB (5V)

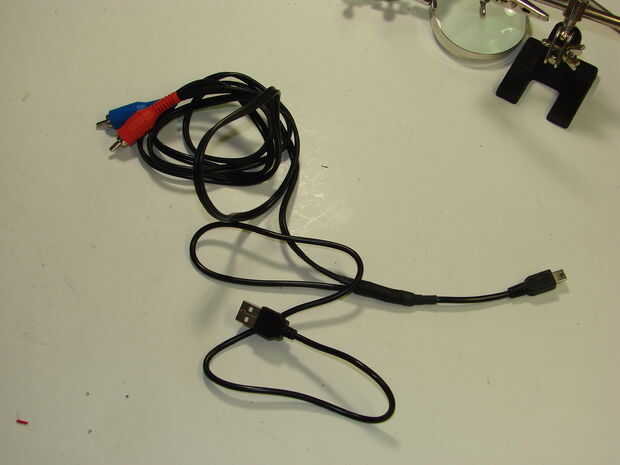

Antes de soldar, corte termo retráctil para aislar las conexiones después de soldar. Dar fuerza general, un heatshrinked un par de piezas sobre el área entera de la conexión del cable.
