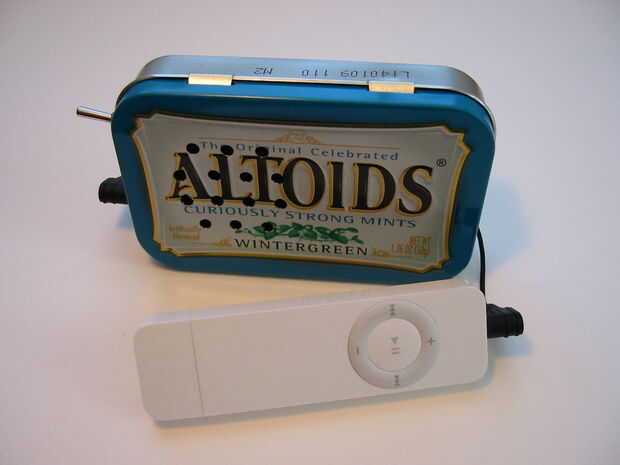

Altavoz de lata Altoids

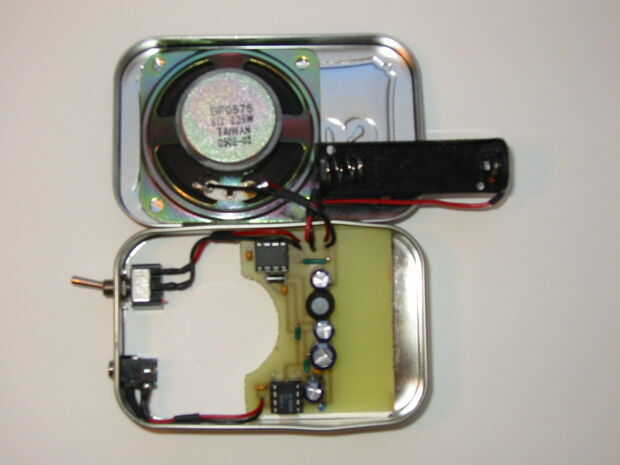

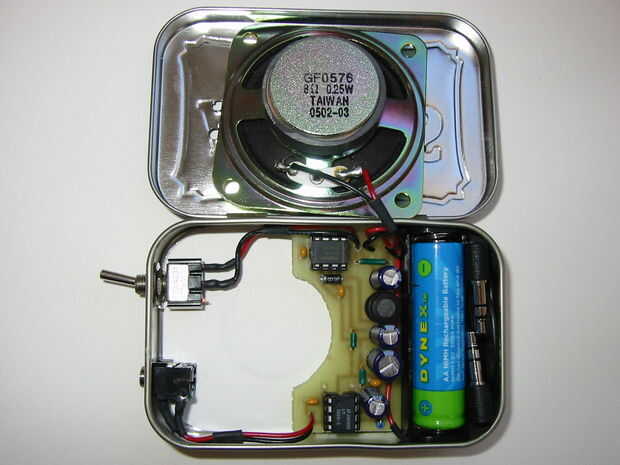

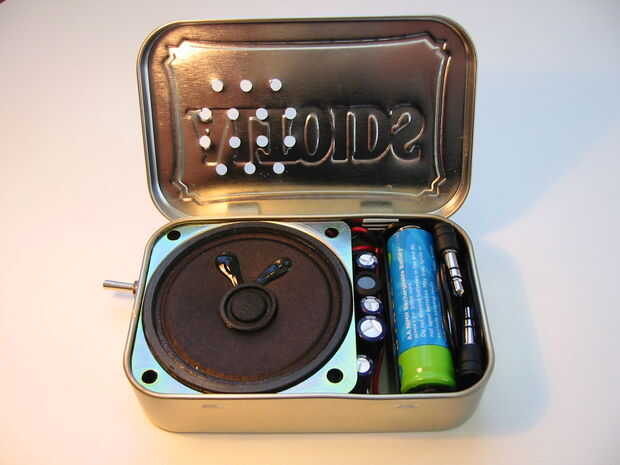

otro proyecto de altavoz lata Altoids. El altavoz, circuitos, una sola batería AA y audio macho-macho de 3,5 mm cable de ajuste todos juntos en la lata. Potencia se suministra con un chip Maxim MAX756 circuitos desde la hoja de datos (véase también el MintyBoost! tanto aquí como en ladyada.net) y la amplificación con un chip de amplificador operacional LM386 con nuevo circuito desde la hoja de datos (inspirado en hacer la revista Crackerbox Amp).

Cualquier persona llevando a cabo que este proyecto debe tener acceso a herramientas, alicates, cortadores de diagonal, cortadores de alambre y strippers, soldador y soldadura, multimetro, taladro eléctrico y brad punto de bits (más sobre estos más adelante). También se requiere experiencia haciendo PCBs.

Salir de su vaina - Audio de baja fidelidad--alta fidelidad Cool

Fotos
Varios comentaristas tempranos han señalado la falta de cuadros. Ahora hay fotos que detalla la preparación de la Altoids lata, sostenedor de batería, altavoz, interruptor, conector de audio, cable de audio y general instalación de piezas y montaje final. También hay varias fotos del tablero con todos los componentes electrónicos instalados pero no es una caminata paso a paso a través de este proceso. La imagen principal para el paso 5 (piezas de soldadura de PCB) tiene notas de imagen identificando cada una de las partes.

Si hay cualquier cuadro adicional que usted piensa ayudaría en el proceso de construcción, por favor hágamelo saber.
