Paso 9: Preparando el Audio Jack

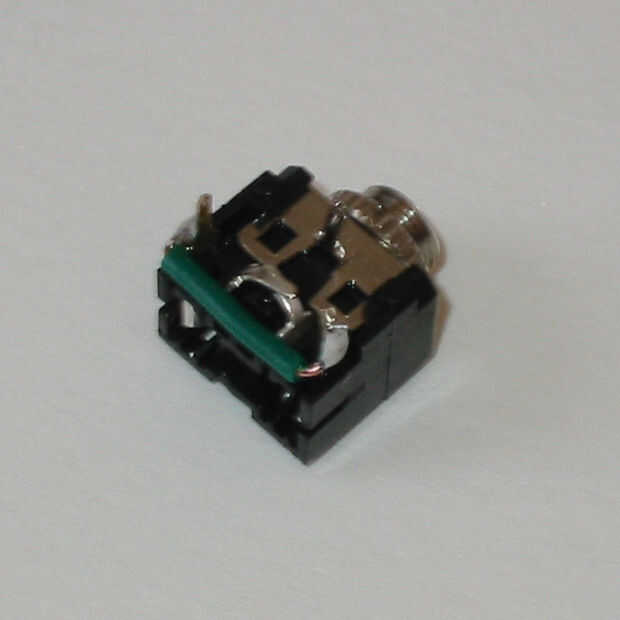

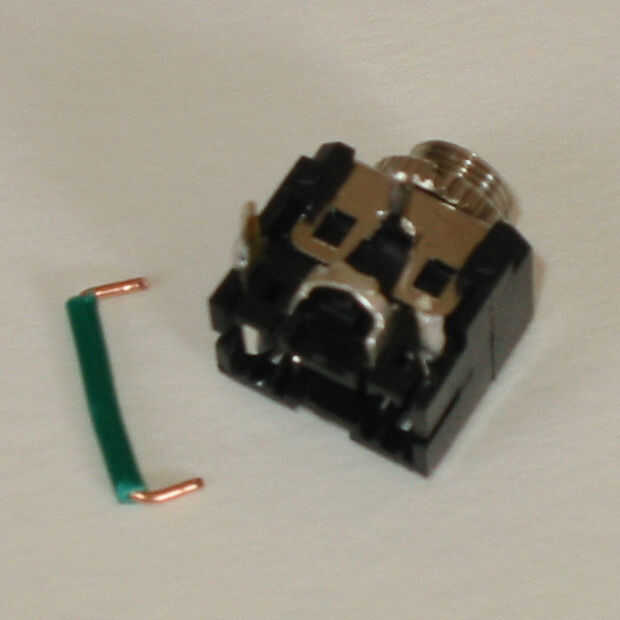

Únete a las zapatas de la señal izquierda y derecha con un pequeño trozo de alambre. Esto supone combinar las señales izquierdas y derecha del dispositivo de entrada - espero que lo hace! Una de las soldaduras más complicados. Con cuidado cortar un trozo de cable (verde), tira de los extremos y plegado cabe exactamente. Una vez que tenga un buen ajuste, fluir un poco de soldadura sobre las zapatas, coloque el alambre, la soldadura del derretimiento y empujar los extremos en lugar. Generalmente grabo mis dedos. Tienes que trabajar con rapidez y tener cuidado de no derretir el interruptor.

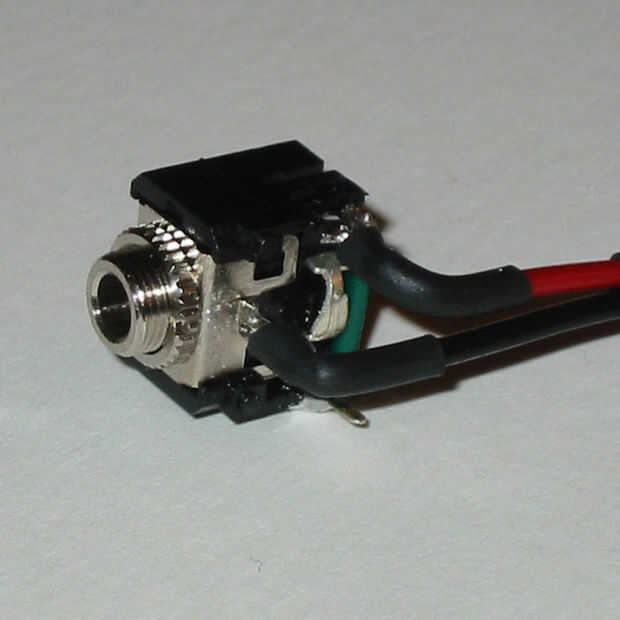

Tenga en cuenta la orientación de la toma de audio en la lata. Tengo el cable entrado (rojo) de la oreja superior y el cable de tierra (negro). Soldar cables a dos terminales del interruptor y reforzar las conexiones con tubería del encogimiento del calor. Sujetar los cables con un pedazo corto de 1/8" tubería del encogimiento del calor. Tenga en cuenta que el cable rojo está sobre el cable negro.
Los cables necesitan ser doblados hacia atrás y seguir las paredes de la lata.
Es una buena idea para hacer una verificación de continuidad en este punto. Conecte el cable y asegúrese de que conectan los dos cables de señal y la tierra se conecta a tierra.
