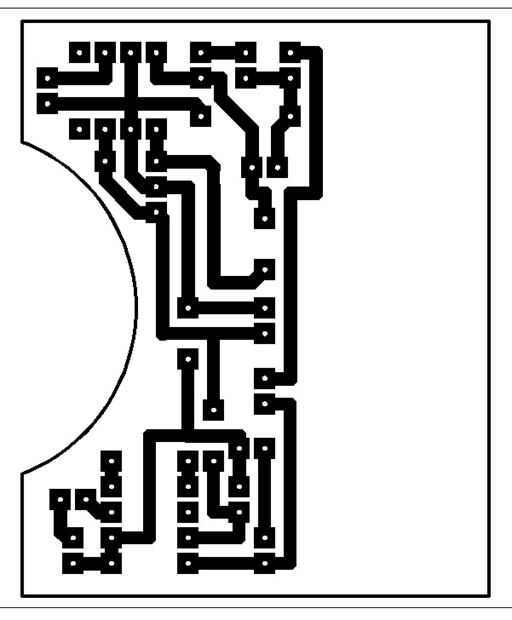

Paso 3: Hacer y preparar el PCB
Transferencia
Tenía (y aún tienen) dificultades considerables para obtener a transferencias constantes sobre la placa de cobre. Yo actualmente uso Press-n-Peel Blue Film de transferencia de Techniks.com. También he probado siguiendo el proceso detallado por riccibitti con poco éxito (mi impaciencia). Parece como si todo el mundo tiene un método preferido y sin defectos, y ninguno de ellos trabaja bien para mí! Termino utilizando un rotulador para rellenar en la máscara. En general es el eslabón más débil en la fabricación de PCBs.
Aguafuerte
Después de varios intentos espantosos grabado con cloruro férrico en un recipiente de agua tibia en mi cocina, me mudé a un laboratorio de química y utiliza la técnica descrita en el parada Instructable-usando-férrico cloruro. Los materiales eran más barato, más fácilmente disponibles (ferretería local y CVS), más limpio y más seguro. El grabado inicial era rápido y agresivo, aunque tuve algunos problemas con los lotes subsecuentes.
Corte
No tengo un buen método para cortar PCBs. sugerencias y recomendaciones se agradecería.
De perforación
Para perforar los agujeros con que utilicé una herramienta Dremel taladro extensión y un 1/32" bits para la mayoría de los agujeros. Para el diodo y los agujeros para los altavoces, batería, interruptor y conexión de audio, he utilizado 3/64" bits. Las brocas son de Lee Valley.
