Paso 5: Para soldar piezas para PCB
Puentes
Utilizar jumpers (pequeños pedazos de alambre) en algunos lugares en lugar de tener una placa doble cara. Hay unas varios lugares en este diseño donde pude no averiguar una manera sencilla de conseguir un cable de un lugar a otro sin cruzar un segundo cable. Puentes fueron mi solución.
Tenga en cuenta que el esquema exige un segundo diodo (D2) donde poder entra el chip LM386. Esto era necesario cuando el circuito consistió en solamente la parte del amplificador; Creo que no es necesario más y reemplazarlo con un puente.
Titulares de la viruta
Pongo los titulares chip en siguiente. Los dos ofrecen una superficie relativamente estable en el que equilibrar el tablero boca abajo para soldar futuro. Es importante la orientación de los titulares de la viruta, asegúrese de que el extremo enmuescado se encuentra tal como se ilustra para que las fichas están orientadas correctamente cuando se insertan.
Condensadores pequeños
Los cuatro condensadores pequeños van en la siguiente.
Resistencia
La resistencia se coloca verticalmente
Diodo
Los agujeros para el diodo deben ser de 3/64. La distancia entre los agujeros es un poco pequeña por lo que debe ser cuidado montaje del diodo en lugar. Más importante, sin embargo, está la orientación del diodo correcto.
Inductor y los condensadores grandes
Estos entran en fácilmente y forman a una especie de pared para soporte de la batería. Debe tenerse cuidado para asegurar la orientación correcta de los condensadores electrolíticos. Tenga en cuenta la situación de la franja blanca en cada condensador. No importa la orientación del inductor.
Comprobar su trabajo

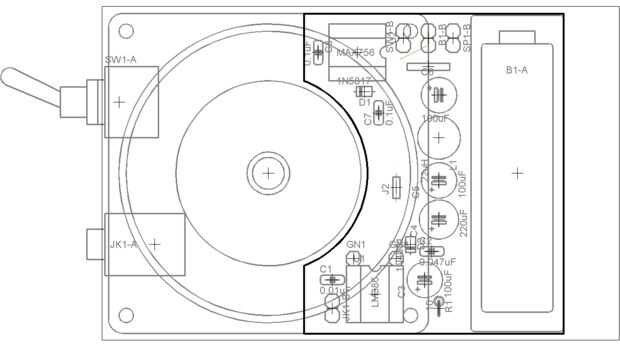

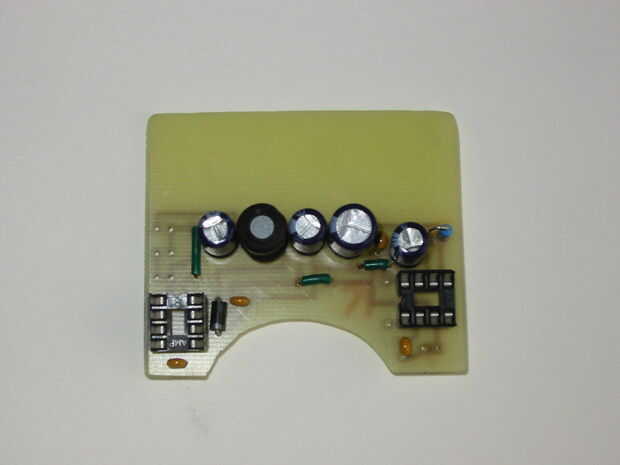

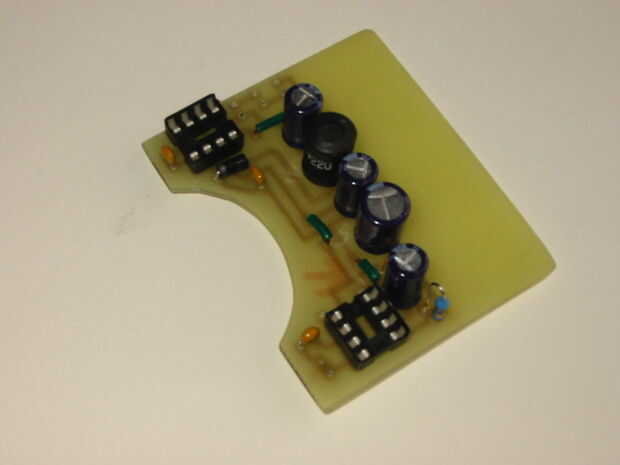

Tenga cuidado de orientar los componentes correctamente. La orientación de los titulares de la viruta, los condensadores electrolíticos y la materia de diodo. Consulte el diagrama del diseño y el esquema o sólo asegúrese de que las cosas coincidan con las fotos!
