Así que después de tomar un poco de inspiración en el proyecto "Un dodecaedro altavoz de escritorio impresoras" por 60cyclehum deciden ir a la construcción de mi propio altavoz dodecaedro.
No tengo una impresora 3D para usar un servicio online para imprimir 12 x las partes habría sido muy caro. Debido a la naturaleza modular de este Diseño vi una manera de reducir el costo de un molde de la impresión 3D en su lugar y usando eso para echar las 12 caras. En este caso usé concreto porque su barato y daría el altavoz una mirada única.

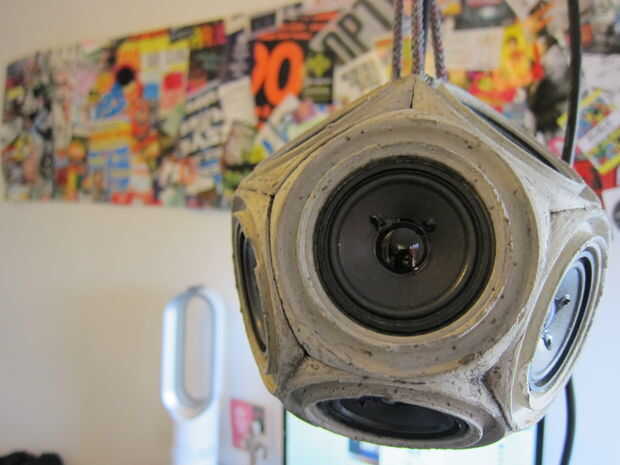

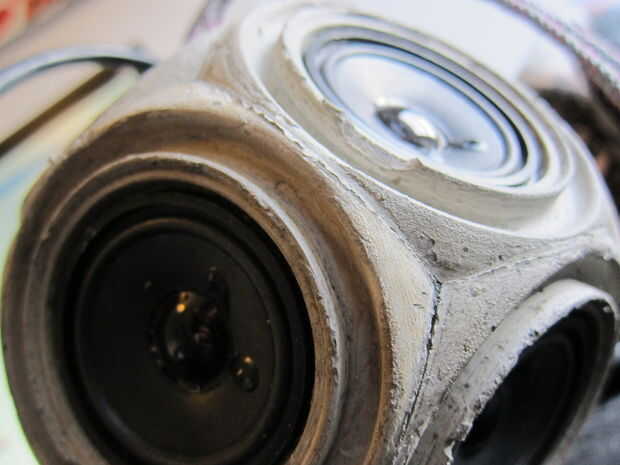

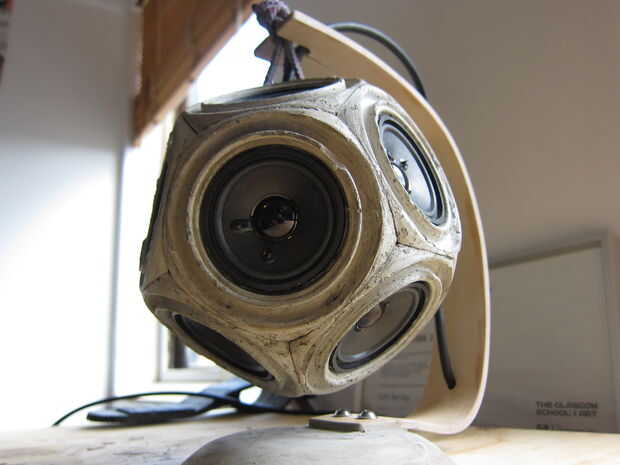

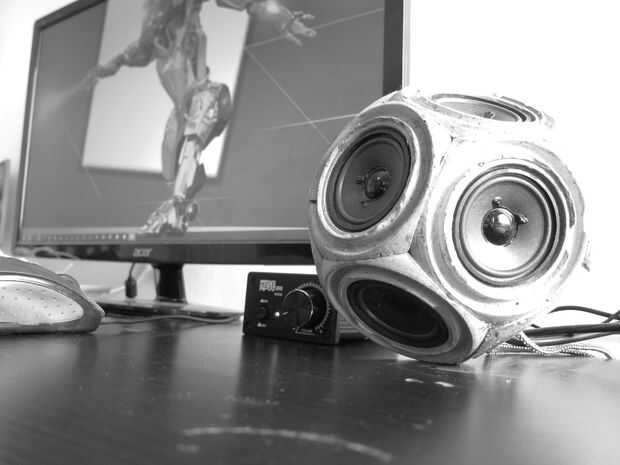

El orador final mide ~ 150mm y pesa ~1.75kg
Puede descargarse el molde he diseñado f su diseñado alrededor de las dimensiones se muestra pero debería poder escalar ese modelo hasta diámetros de altavoz diferente forma...
Si eres como yo y no tiene su propia impresora 3D recomiendo utilizar los servicios de 3DPRINTUK
Cosas que necesitará:
Partes:
- molde impreso 3D
- 5 x x M4x20mm los pernos y tuercas de mariposa
- 12pcs x oradores - los que he usado son de 4 ohm, 5W y 57mm de diámetro - Monacor SP 6/4
- Cable de altavoz principal - que se conecte el altavoz a la fuente
- Cable del altavoz altavoces de alambre 12 juntos - tengo un carrete de 50m de cadena de 2 x 13 para £6 (más que suficiente! tal vez un altavoz 2??)
- Cuerda - depende de lo que quieras colgar de...
- Hoja de madera contrachapada de recortes y 0,8 mm madera
Consumibles:
- Imprimación y pintura de aerosol de brillo - cualquier color va a hacer
- Hormigón - fui rápido conjunto acelerar la producción, me puse una bolsa de 10kg que fue más que suficiente
- Coge pegamento - algo así como "Evo Stik pega como Sh * t" - realizado seguro que utilizas pueden enlazar a dos materiales impermeables...
- Desmoldante (cera)
- De la soldadura
- Encogimiento del calor / eléctrico cinta
Herramientas/equipo:
- Papel de lija
- Cubo de mezcla etc.
- Pistola selladora
- Cuchillo de strippers de cortadores de alambre
- Soldadura de hierro
- Encendedor (de pobre pistola de aire caliente...)
- Multímetro
- Destornilladores
- Taladro + Brocas
