Paso 9: Cableado de la batería

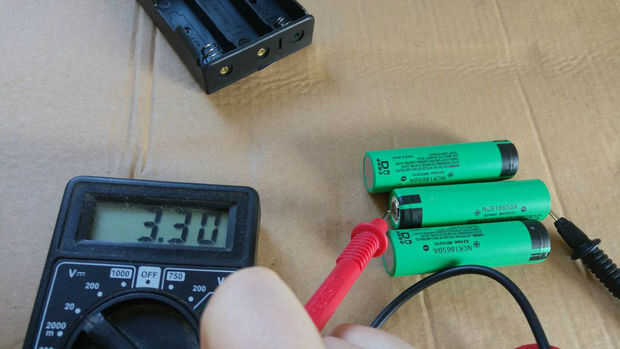

Antes de empezar a montar nada, es importante asegurarse de que los voltajes de la batería para cada celda son exactamente lo mismo. Cualquier diferencia en el voltaje se confunden la Junta de protección y potencialmente matar las baterías durante la carga. Si las tensiones son ligeramente apagado, usted puede utilizar uno de estos circuitos para cargar cada batería individual, así que usted puede conseguirlos todos a exactamente la misma tensión.

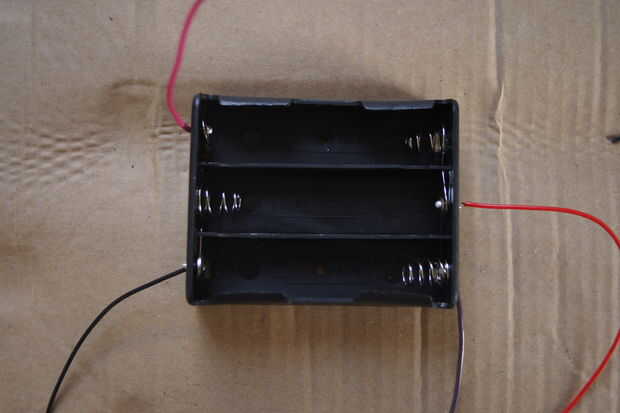

Una vez que los voltajes están equilibrados, podemos empezar a trabajar en la batería. Este soporte de la batería es vale la pena, ya que mantiene el lugar cuidadosamente una de las baterías. Recomiendo reemplazar los cables en ellos, ya que son demasiado delgadas para el transporte de la energía que necesitamos.

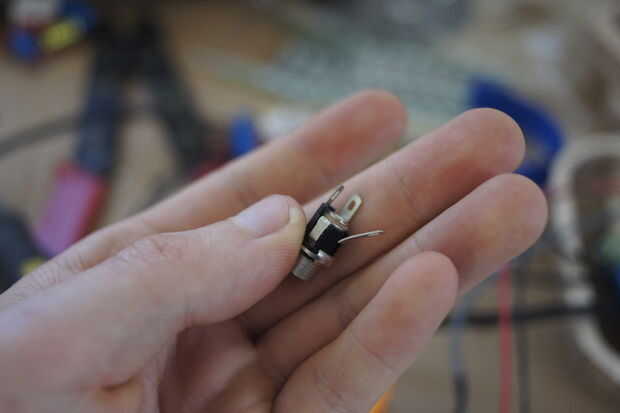

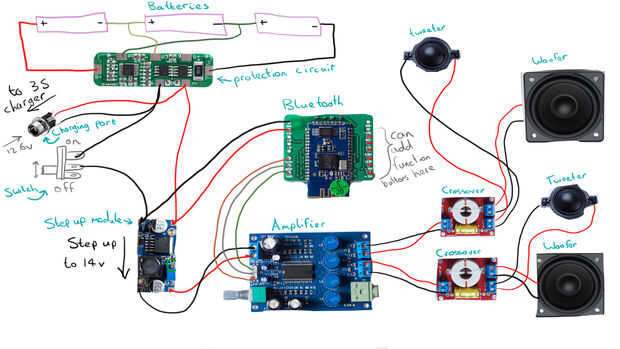

Siga el esquema de la anterior puesta la Junta de protección de batería, así como el interruptor y el cargador. Asegúrese de que cable al conector de carga de la forma correcta alrededor de! Ver la imagen como referencia. Puede quitar el eje derecho (inclinada). El pin central es energía positiva, y el pin izquierdo es para la tierra. Enchufe al conector de su cargador y comprobar los voltajes con un multímetro antes de conectarlo al circuito de protección para asegurarse de que lo tienes conectado correctamente.

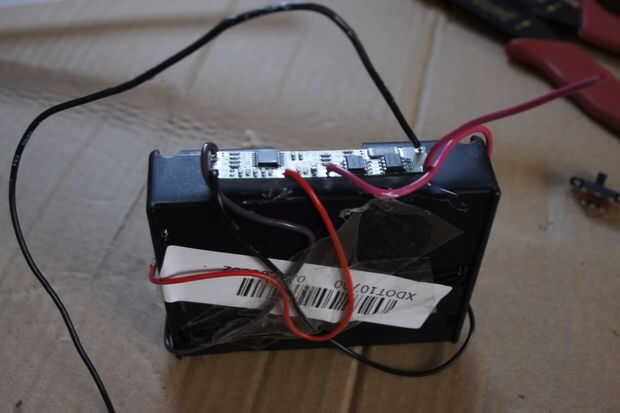

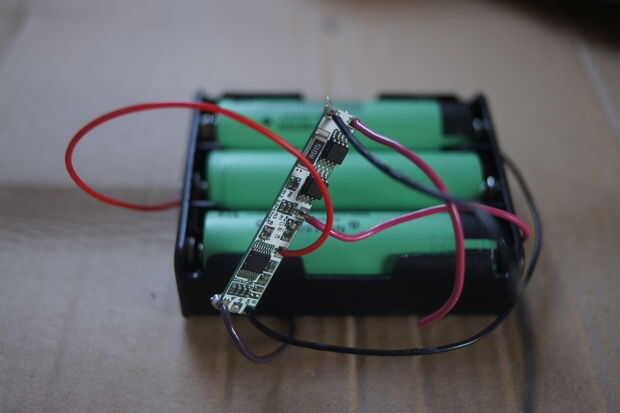

La ranura en las baterías y asegurarse de que todo funcione. Si lo hace, usted puede limpiar los cables un poco por meter en la parte inferior del soporte de la batería con cinta.

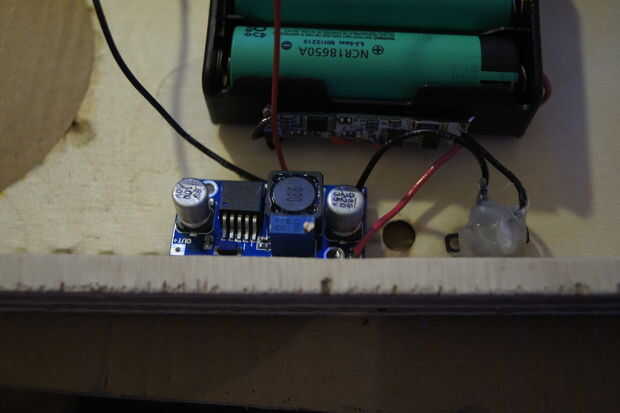

También ahora añadimos en el paso de voltaje convertidor. Una vez que las entradas están conectadas, usando un multímetro, mida los conectores de salida para ver la tensión de salida. Queremos ajustar la tensión de salida a 14v. Hacemos esto por conseguir un destornilladores pequeños y girando el tornillo de cobre en el PCB, hasta llegar a los 14v. Es exactamente la misma operación que, excepto en una tabla ligeramente diferente.
