Paso 4: Construir! PT. 2
Si esquema lógico, omita los dos pasos (siendo sugeridos para construir en protoboard primero).

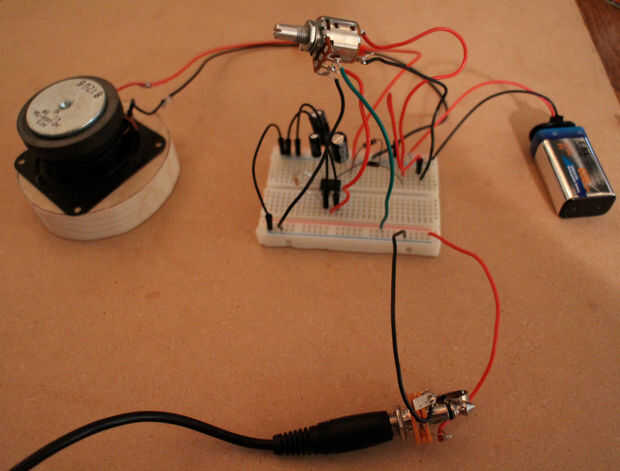

1. construir el circuito en un protoboard. Recomienda para extraer cómo transferirá a las almohadillas de PCB board.
Conectar una batería y comprobar la entrada de audio con un multímetro o una fuente real (necesita un cable de auriculares de 1/4" o 1/8").
2. amplificador LM386 para tablero del PWB de la soldadura.
3. soldar los cables del clip de batería e interruptor potenciómetro conduce a la placa PCB.

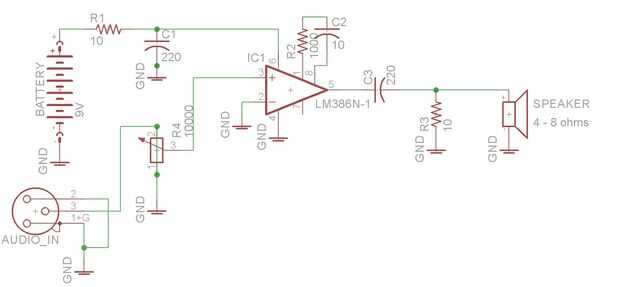

Los cables del potenciómetro se insertan entre el cable positivo de la batería y el resistor de 10 ohm va al pin de fuente de voltaje LM386.
Nota: Si su resistencia variable no tiene un interruptor, es muy recomendable incluir un interruptor de la batería.
