¿ALTAVOZ que BI-AMP (2 / 5 paso)

Paso 2: Cómo funciona

Cómo funciona. La versatilidad es la característica distintiva de este filtro. Se pretende ser universal en la medida en que puede ser cualquier sistema de filtro. La frecuencia de rotación en la versión estándar se ha establecido en 2.5 kHz. ¿Por qué? Bien esto está dentro del rango lineal de más pequeño < woofers de 10 pulgadas de diámetro. Es también con seguridad por encima de la frecuencia resonante de la mayoría los tweeters de cúpula. La frecuencia de rotación puede modificarse como sea necesario cambiando 4 resistencias, R4, R5, R6 y R7. Sabiendo la frecuencia de rotación requerida, f, está expresado en kHz, entonces el valor de la resistencia requerida R será en Kohmios.
R = 15916 / f

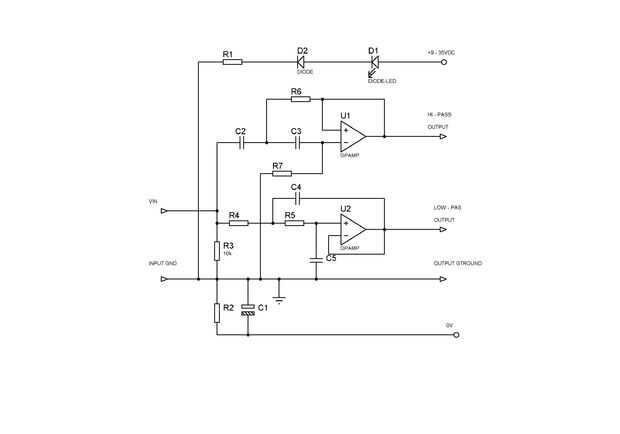

Técnicamente el circuito se basa en el amplificador de quad op TL074 muy conocido y respetado. El circuito de filtro se basa en los amplificadores operacionales en modo de ganancia unidad. Esto significa que la distorsión máxima será menos de 0.003% a través de la banda de audio. Del mismo modo los niveles de ruido serán < 100 dB debajo de una entrada de nivel de línea. En la práctica el ruido es inaudible.
Circuitos de filtro estándar Sallen y Key se utiliza para alta y baja ambos pasan secciones. Los cuales funcionan como filtros de orden 2 º dando 12db/octava rodada en la banda de parada. Filtro 'Q' se ha fijado en 0,5 dando una Bessel roll-off característica utilizada en filtros de crossover 'Linkwitz-Riley'. La atracción de Q = 0.5 secciones de filtro es porque son 'dead beats', que no sufren de rebasamiento en transitorios. Esto los hace ideal para los filtros de audio.
