ACTUALIZACIÓN 2: Paso de agregado "K'nex Motor pesado deber & RC la modificación" (08.11.2015)
Hola todo el mundo,

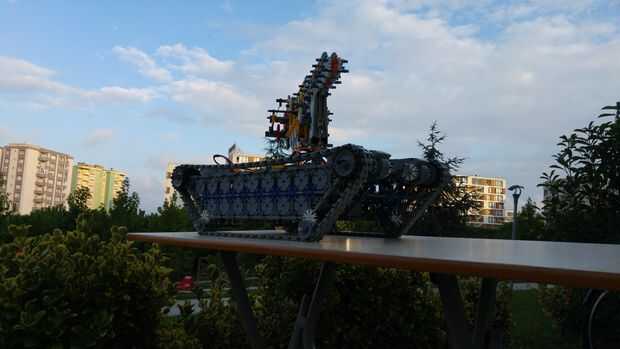

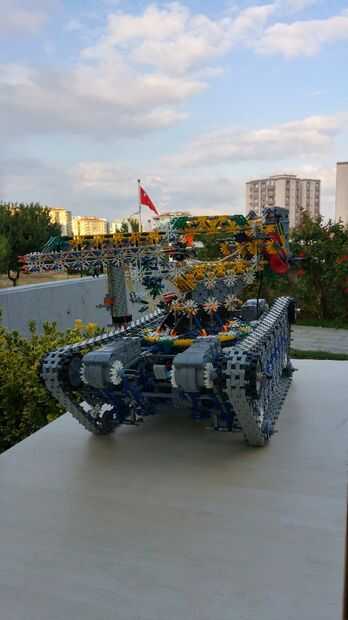

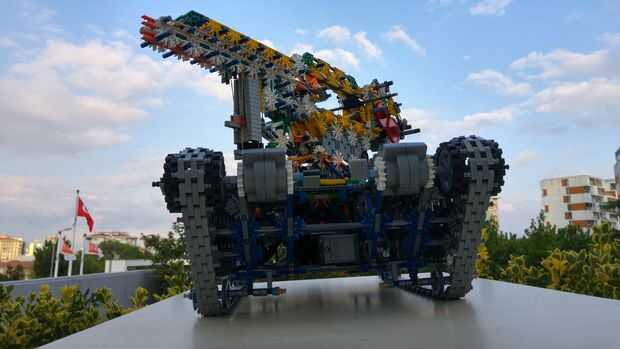

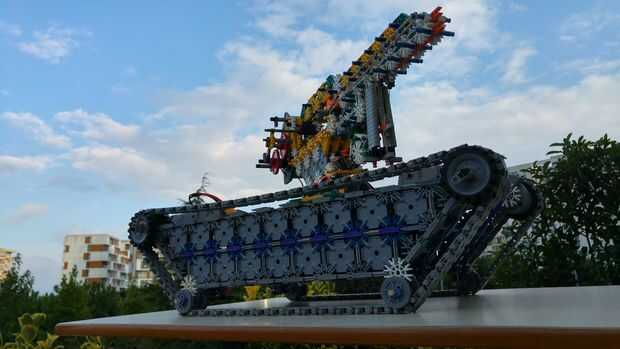

Mencioné mi tanque en mi anterior ible y aquí está... He realizado como hace 9 meses hizo algunas modificaciones hoy. He nombrado Altay, tomó aproximadamente 8 meses para completar. Realmente me siento muy orgulloso de este tanque y guste mucho...
Es un tanque de KVG control remoto que puede moverse (como un tanque), gire la torreta horizontal, disparar, recargar y disparar otra vez varias veces. Lo he utilizado principalmente KVG piezas y algunos componentes rc... Hice un prototipo para ganar algo de experiencia antes de lo principal...
Aquí está la lista:
• ~ 3000 piezas de KVG
• 6 6v modificado KVG motores
• 1 servo para gatillo
• 4 ESC (control electrónico de velocidad)
• 6 canales transmisor y receptor de radio (5 de ellos se utiliza)
• 2S (7,4 voltios) batería LiPo
Voltímetro y • amper
Características:
5 canales:
1. izquierda pista (dos motores)
2. buen camino (dos motores)
3. torrecilla rotación horizontal (izquierda - derecha) (un motor)
4. Ram pin extractor (un motor)
5. gatillo (Servo)
Planeé el canal 6 para el movimiento vertical de torreta pero debido a la complejidad, decidí no hacerlo por el momento.
Es una revista única, que utiliza "clip con el agujero" como munición.
Con el fin de aumentar el poder y superar el peso extra del cuerpo y la torreta, usé dos motores para cada pista. Todos los motores son motores de doble velocidad de 6v y todos ellos están a bajas revoluciones - modo de alto esfuerzo de torsión. Hice conexión de cable adicional entre los motores y su salida correspondiente que puede ser controlados remotamente.
También modifiqué los motores sostener más firmemente en las varillas. Esto es necesario ya que los motores están equipados con un sistema que sujeta las barras libremente para proteger los motores. Este sistema es sobre protectora y permite fácilmente el deslizamiento de la barra en la menor necesidad de fuerza extra. Ya que mi tanque es pesado y necesita alta potencia para mover motores fueron resbalando continuamente las barras antes de la modificación.
He diseñado un mecanismo de engranaje especial que pone el ram pin extractor motor a un engranaje ocioso (neutro) para que cuando la ram pin es tirado hacia atrás, incluso si no detengo el motor desde el control remoto no continuar tratar de separar el pistón pin y romper cosas...
Mecanismo del gatillo es tirado por un servo.
Ahora echemos un vistazo más de cerca...
