Paso 5: Para trabajo pesado Motor de K'nex y modificación RC
Ya hice un separado instructable para esto, así que voy a hacer un resumen aquí:
Sin la modificación apropiada resistente
K'nex los motores tienen un mecanismo que hace posible el acoplamiento de barras. Se trata de una pieza de plástico que es un poco flexible y se expande un poco cuando pase la varilla por el agujero. Supongo que este mecanismo también sirve como una medida de seguridad que protege el motor deslizando la varilla cuando es demasiado difícil girar la varilla.
Mientras que esto es bueno también hace que el motor para llevar a cabo bajo. Bajo cargas pesadas, incluso si el motor tiene suficiente energía no gire la varilla debido a este mecanismo. Podemos escuchar un sonido de clic cuando esto sucede.

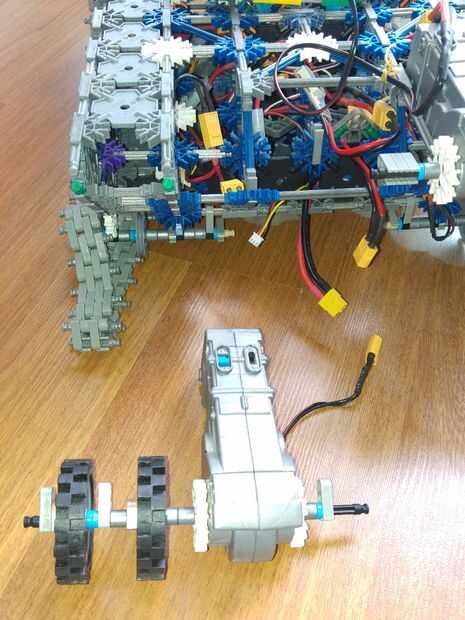

Esto fue un gran obstáculo para mi tanque RC - Altay. Hay otro requisito para mi proyecto de tanque RC, preparando los motores remoto controlado. Así que desmontar todos los motores y hace estas dos modificaciones.

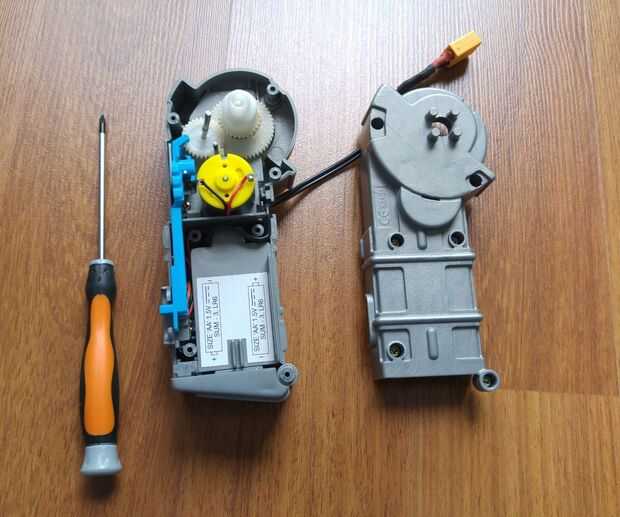

Primero la parte fácil, haciendo el motor RC listo. Corte algunos plástico como se ve en fotos dar dos paso para el cable de alimentación. Cuando tenemos el cable de soldar estará listo para ser enchufado a una salida para control remoto. Que yo sepa todos los motores k'nex son cepillados motores no las fantasiosos que sin cepillo. Así que cuando están recogiendo una ESC se debe cepillar motor ESC con los parámetros de voltaje correcto.
Se trata de HobbyKing X-coche 45A cepillado coche ESC que es cepillado, 2 células lipo (~7.4 V OK motor 6v) con capacidad de inversión. Se trata casi sólo ESC que encontré en internet que puede ser utilizado para esta aplicación. Hay dos opciones sobre cómo soldar el cable:
1 - directamente al motor.
2 - para el Departamento de la batería.
Soldadura al Departamento de batería tiene la ventaja de no pasar por el interruptor de reverso hacia adelante del motor. Así que después de que hayas hecho la modificación RC tienes un interruptor para invertir la rotación del motor. Para que soldado al Departamento de la batería. Una nota más de lado, si tienes varios motores para modificar soldar todos los cables rojo/negro la misma manera por lo que se establece todos los motores que transmita la posición del interruptor que una vez la misma dirección.
Para llegar al Departamento de batería puntos de soldadura debe quitar otro panel plástico que se utiliza para dividir el compartimiento de la batería en dos.
Usé conectores XT60 en el otro extremo por el camino.
Servicio pesado mod:
Debe sacar el engranaje que sostiene a la barra. Separe todas las piezas de ese engranaje. Mirala bien, tomar notas o hacer fotos le indica para desensamblar las partes, tienes que montar todo el camino de regreso.
Al final de desmantelamiento será una pieza de plástico que sujeta la barra. Esta circular no es el círculo completo, un lado se corta para darle flexibilidad. También hay un muelle alrededor de él para mantenerlo apretado. La condición de este resorte determina fácil deslizarse el motor y hacer el clic en sonido.
A cazar esta flexibilidad con esta modificación. Pero puesto que la flexibilidad se ha ido tan será la posibilidad de adjuntar o separar barras. Así que vamos a poner la parte circular de la varilla que vamos a utilizar (barras rígidas negro en mi caso) y hacer la modificación con la barra ya instale y nunca tratamos de sacar esta barra otra vez.
La idea central es hacer esta parte circular tan fuerte que sostiene la varilla y no dejarlo deslizar. Envuelva la parte circular con cinta adhesiva ~ 10 rondas. Cortar las piezas extras para que todavía puede conectar a otras partes. Poner en la parte posterior de resorte. Arme nuevamente. Cuidar el cable rc y el mecanismo del interruptor azul al cerrar el motor. Interruptor azul es el selector de velocidad mecánico que cambia la posición de media del engranaje.
Nota: En algunas fotos y el vídeo pueden ver algunas piezas de la banda blanca alrededor de la parte circular, esto es de la anterior modificación que ha gastado en el tiempo.

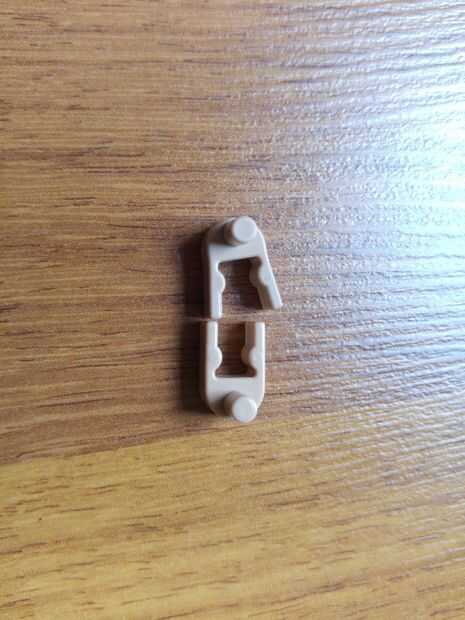

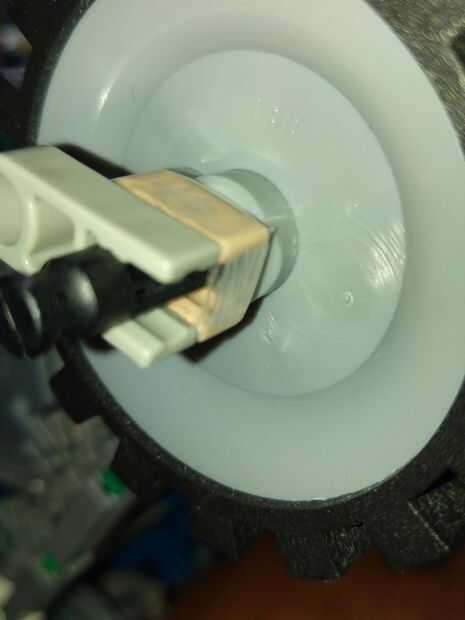

También hay otro punto donde se puede * fugas * potencia: el clip de enclavamiento. Si tiene motor en buen estado - que no - y una pesada carga entonces su clip de enclavamiento puede deslizar la barra y si esto comienza a suceder desgasta el clip que se enclavija y si está desgastado sucederá más. Usted puede ver la diferencia entre los dos clips de enclavamiento uno está en buenas condiciones, otro está muerto. Soluciones es una vez más envolver con cinta adhesiva.
Después de la modificación:
