Paso 1: diodo Zener y BNC adaptadores
Sondas construidas más comercialmente vienen con un conector BNC. Ludlum y Eberline tenían sus propias conexiones de tipo BNC, pero existen adaptadores para aparearse a esos adaptadores propietarios a un estándar BNC.
Se desenrosca la parte superior de la sonda de salmuera. El CDV-700 tubo geiger asientos en un zócalo de tubo de 3 pines. Simplemente se empuja hacia adentro o saca. Nunca gire el tubo o exprimirlo mientras inserta o se quita. A veces la empaquetadura debajo del tubo consigue pegajosa con la edad y el tubo tiene que se mecía suavemente mientras tira.
1N5378BG [100 v] y 1N5368BG [50v] los diodos zener son baratos y fácilmente disponibles de eBay o Octopart. Esos valores y algunas resistencias de 1/8 de vatio de 10 M ohm de Radio Shack se necesitan para hacer los ajustes de voltaje y resistencia del ánodo a hacer alternativo puntas de prueba de trabajo.

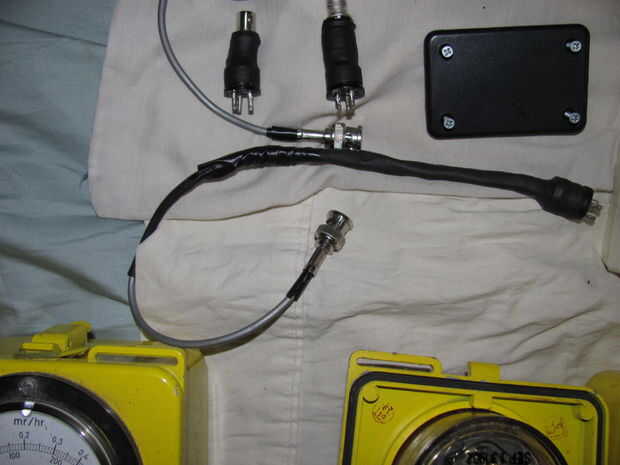

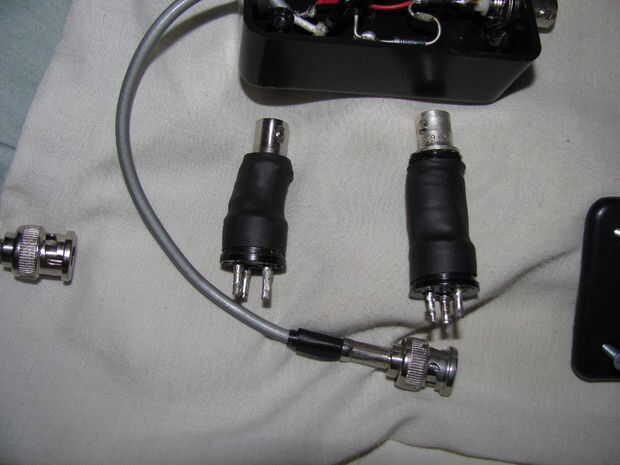

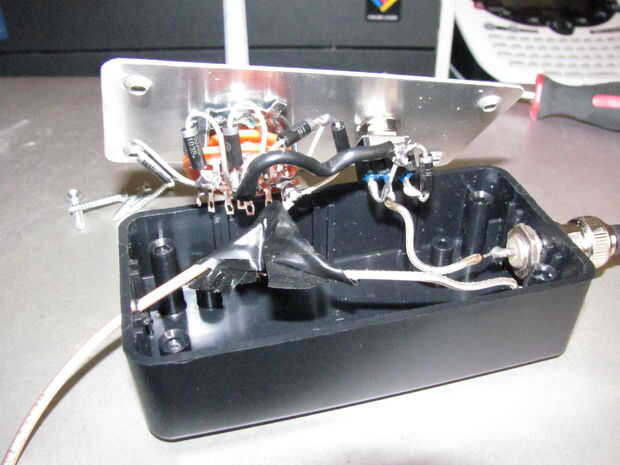

Los adaptadores negro pequeño en la imagen del centro se hicieron de un conector BNC en el panel y un enchufe de tres pines 78-s3s Cooper aliado de interconexión. El pin 1 es caliente, 2 y 3 son ambos. Porque el voltaje de la sonda de CDV-700 varía de 900 a 950v, se hacen dos adaptadores.
Un adaptador no tiene ningún diodo, y uno tiene un 50v Diodo zener está instalado dentro de en línea con el pin 1 y la flecha del diodo hacia el CDV-700. Que permite un descenso rápido 50v si el anfitrión CDV es 950v en lugar de la supuesta 900v estándar. Para comprobar la tensión en una CDV-700, encender apagar, tire del tubo y tierra pin 1 a la concha mediante una resistencia de 1 Gigaohm. Medir la corriente que fluye con un medidor que puede leer a 0,01 micro amperios. uamps 0,95 sería 950 voltios.
