Paso 2: Cables y adaptador de la construcción

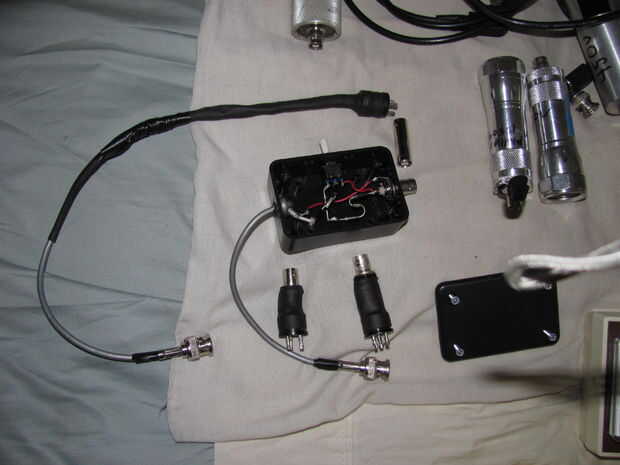

El cable en la foto de la izquierda tiene cinco Zéner de 100v dentro en serie que se volvió para hacer frente a la CDV. Que hacen un voltaje fijo drop cable de sondas que no pueden ser modificadas internamente con suficiente Zéner para hacerlas funcionar en 900v.
Por ejemplo, una sonda soviética SBM-20 funciona bien en 400v. Necesito cinco Zéner de 100v en el cable o necesito dentro de la sonda. El soviético SI3-BG y un tubo alfa 18504 Phillips también trabajan en sobre 400v así se utilizaría el mismo cable.
Las resistencias del ohmio de 10 M pueden agregarse también a una sonda o cable según sea necesario. CDV-700 tiene una resistencia de Mohm 3.3 dentro, pero el tubo Phillips necesita alrededor de 10 M para ser estable. Las dos pequeñas sondas en la parte superior derecha se hicieron de eviscerado linternas LED comprados en Home Depot. La Phillips 18504 dentro tiene una resistencia de 10M ohm añadida en línea con el ánodo [tierra].

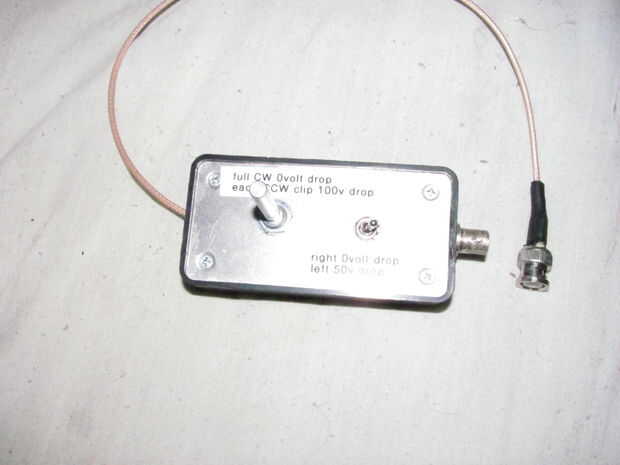

La caja negra en el centro con un conmutador está conectada al pasar a través de o voltios o 300 o 500 en el interruptor. Dicho adaptador toma el lugar de dos cables.

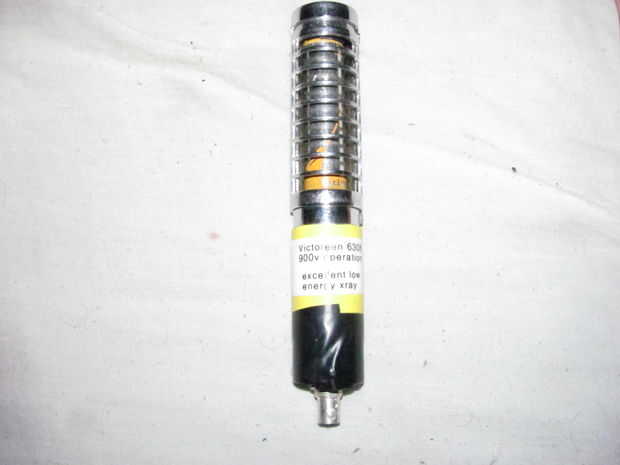

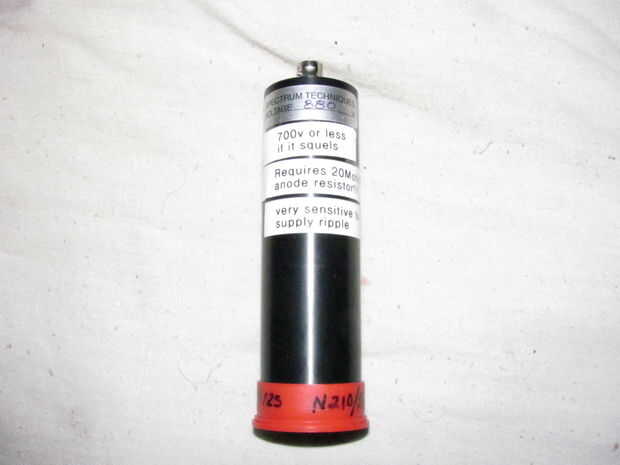

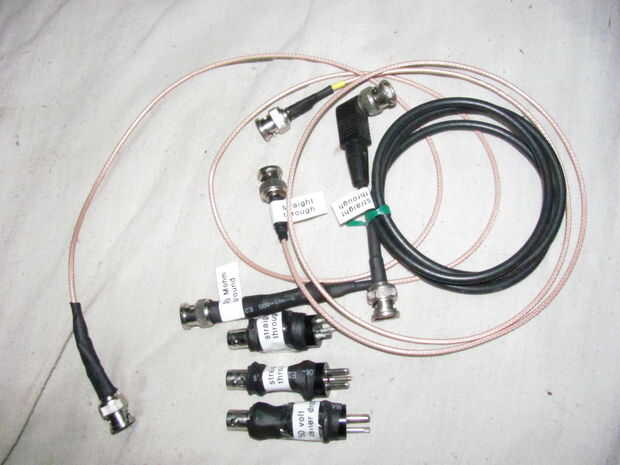

Tenga en cuenta que todos mis sondas y cables tienen etiquetas permanentes en ellos. La etiqueta tiene el nombre/marca de sonda, es el voltaje adecuado y zener cae dentro y si necesita resistencia extra ánodo. Tengo una sonda de neutrones soviético que es tics a menos que tenga por lo menos 30 M ohmios de la resistencia del ánodo, así que hice un cable BNC con 30M ohmios en línea para él.
