Alternando circuito de luz intermitente hace de temporizador NE 555P (1 / 1 paso)

Paso 1: Materiallist y esquemas

Lo que usted necesita:

Fuente de alimentación (módulo de USB TTL 5V de salida)

Protoboard

Puente de alambre

Temporizador NE555P

Resistencia 1K ohmios

Resistencia 10K ohmios

2 x resistencia de 220 ohmios

2 X LED

Condensadores (16V - 22uF/33uF/100uF/120uF/220uF/330uF/470uF/680uF/1000uF)

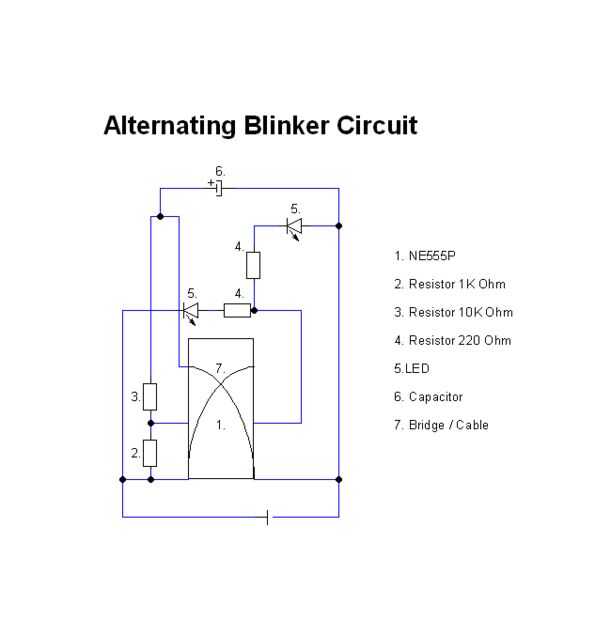

Conecte todos juntos como se muestra en los esquemas y lo prueba.
