Paso 6: placa de circuito impreso (PCB)
![]()

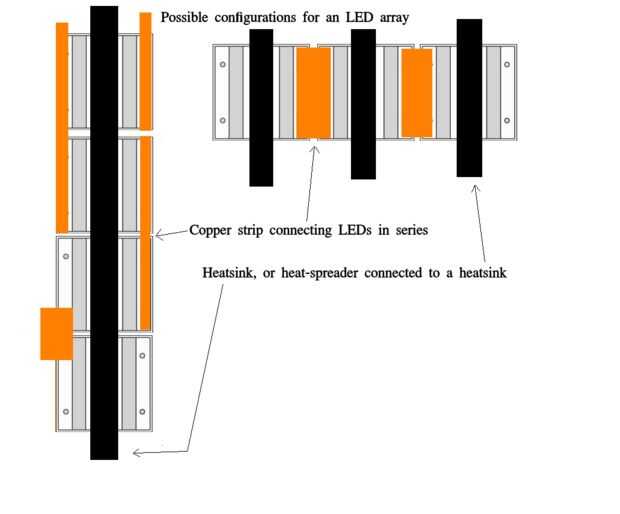

La imagen muestra un ejemplo de la disposición del PWB para las conexiones eléctricas y los requisitos de disipador de calor para una matriz de LED. Aquí el LED es un paquete de componente Cree XLamp. Hay una ventaja a la configuración a la izquierda, donde el disipador de calor puede ser una sola pieza continua. Considerando por un momento que la posibilidad de "construir-de-scratch", posiblemente este disipador solo loco podría incluso ser una pieza de chapa de aluminio, suponiendo que hubo una buena manera de montar mecánicamente y asegure las piezas. No tengo una buena forma de hacerlo en mi sótano, así que por ahora lo MCPCB de estándar de la industria es preferido, porque maneja los cables y la transferencia de calor en un sólido montaje mecánico.
Compra de LEDs que están premontadas en tarjetas de circuitos, entonces ningún circuito adicional y montaje en superficie de soldadura son necesarios. Esto es mucho más fácil para el bricolaje.
...
En un más viejo diseño, la disposición del PWB se inició utilizando freeware de expressPCB
Para mantener las piezas cuesta abajo, puede ayudar a "panelize" el diseño. En ese caso, 12 lámparas de crecer podrían hacerse desde un pedido de solo $51 (más envío y depanelization), así que el costo de la placa de circuito para alrededor $5 por lámpara de crecer.
