Paso 5: Saudering a la Arduino Pro Mini 3.3V
![]()
![]()
![]()
![]()

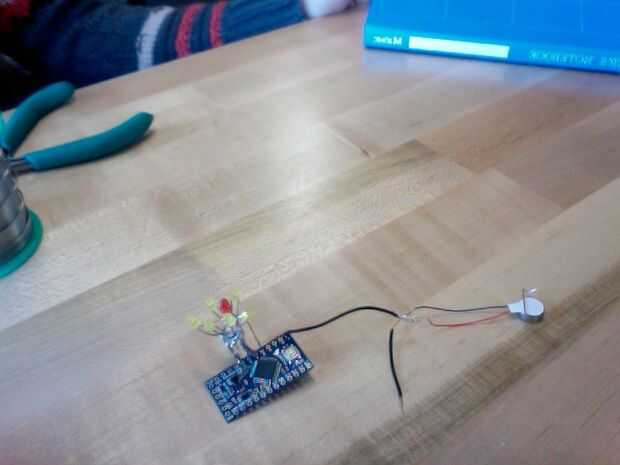

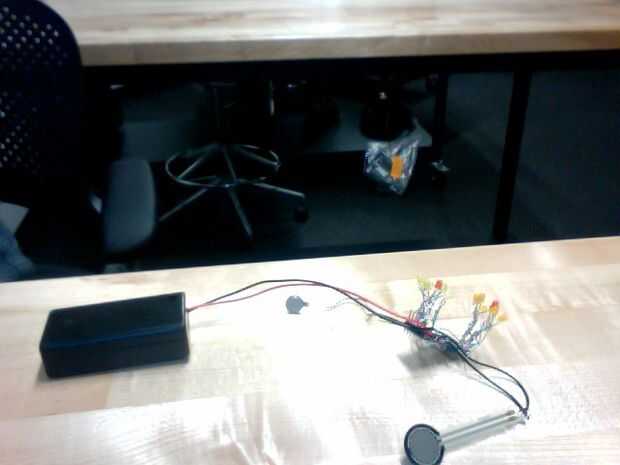

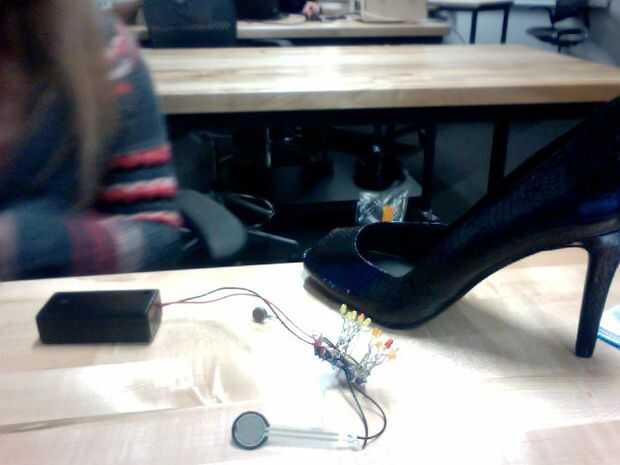

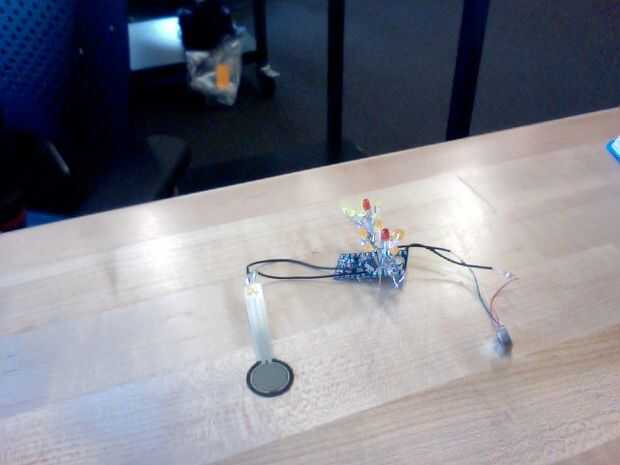

yo primero soldar los LEDs de 2 flores en el Arduino Pro Mini 3.3V. Luego que soldados de la fuerza de sensor y la vibración del motor en el arduino. El sensor de fuerza conectado a VCC y A2. El motor de vibración conectado al pin9 y tierra. Los pétalos de la flor conexión a sus números de pin (2-5, 10-13) y la tierra. A continuación soldar una conexión para el USB FTDI TTL-232R-3V3 - nivel Serial Converter Cable TTL que sería cargar mi codigo de mi portátil en el arduino. Arduino está conectado a una batería de 9V a través de la soldadura es adjunto a continuación en la parte inferior trasera del talón.
Enlaces a fotos de una USB FTDI TTL-232R-3V3 - nivel TTL de serie convertidor de Cable:
http://Arduino.CC/en/uploads/Guide/ArduinoProMiniFTDIBreakout2.jpg
http://Arduino.CC/en/uploads/Guide/ArduinoProMiniFTDICable.jpg
