Altoids iPod altavoces

también pueden chicos por favor dejar algun comentario para ayudar a mejorar mi proceso!

Muy bien así que después de buscar en este sitio durante unos días he podido compilar
casi mi versión de altavoces portátiles. Fue mi primer intento oficial en una electrónica
proyecto y me alegro en cómo resultó.

Bueno usé este instructable por Brunoip
Minimizar su circuito por conseguir deshacerse del interruptor y adaptación para convertirse en un recargable
amplificador lo hice sólo por simplicidad como no planeaba sobre el uso de mucho.

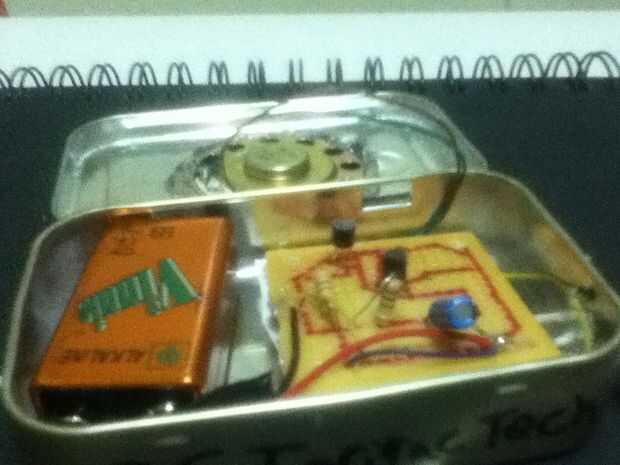

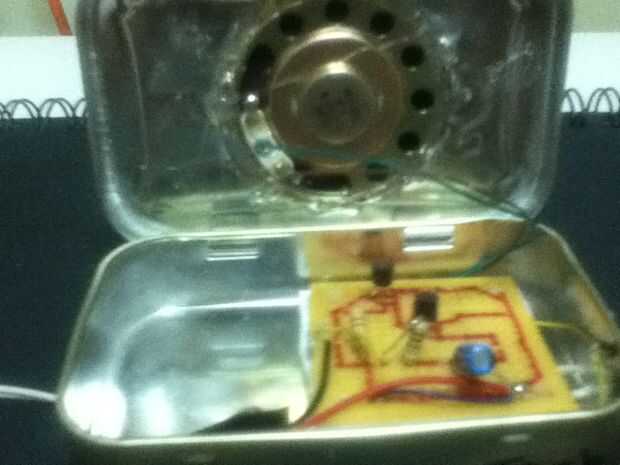

Sólo usé un caso de Altoids como recinto. Yo también pegamento asesinado a un pedazo de papel a la parte inferior de la

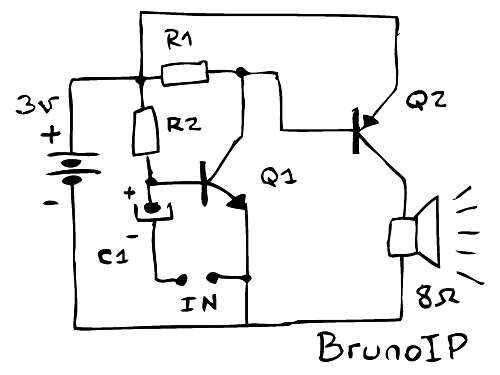

circuito para prevenir cualquier cortos.  Tenga en cuenta que el circuito dice 3volts, me doy cuenta que para el mejor sonido
calidad tienes que subir a 9volts.

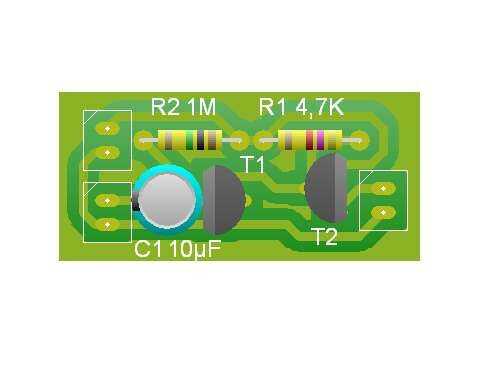

Las partes del circuito es
R1: 4 k 7 resistenc (amarillo violeta rojo)
R2: resistencia de 1M (marrón negro verde)
Q1: BC548 o 2N3904
Q2: BC327 o 2N3906
C1: condensador de 10uF
altavoz de 8 ohm

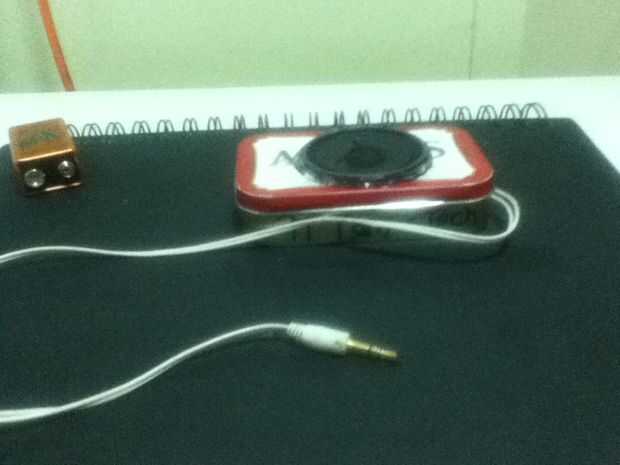

conector y batería de 9 voltios
enchufe-en parte de un par de auriculares.

Los pasos rápidos del proceso para aquellos que estén interesados.

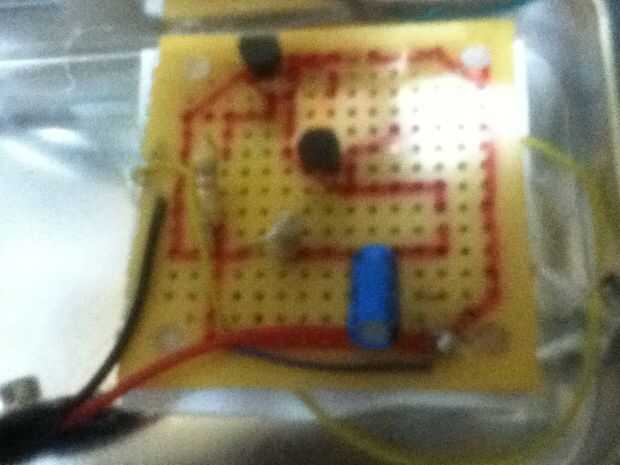

En primer lugar trazar el diseño cirucit sobre un pcb.
En segundo lugar comienzan a soldar en el más pequeño objeto primero como las dos resistencias.
En tercer lugar la soldadura sobre el capacitor y los transistores.
Cuarto donde dice "in" en el circuito de que soldadura en el conector para conectarse al dispositivo musical.
Finalmente conecta la fuente de alimentación de 9volts 3v y el altavoz de 8 ohm de un tamaño razonable.
Consejo use un cable puente para conectar los puntos en el circuito dice de la soldadura.
