Altoids lata 1/8" estéreo mezclador (12 / 16 paso)

Paso 12: Instale las restantes resistencias a las lengüetas exteriores (canal izquierdo)

1) Conecte un resistor a la pestaña exterior de la siguiente toma de entrada
-soldadura y recorte el exceso de cable

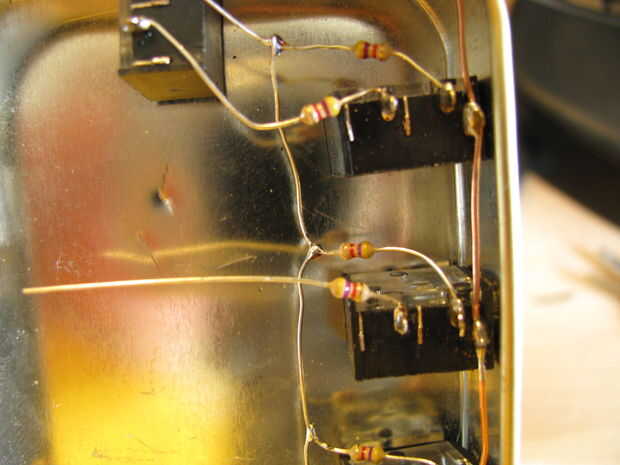

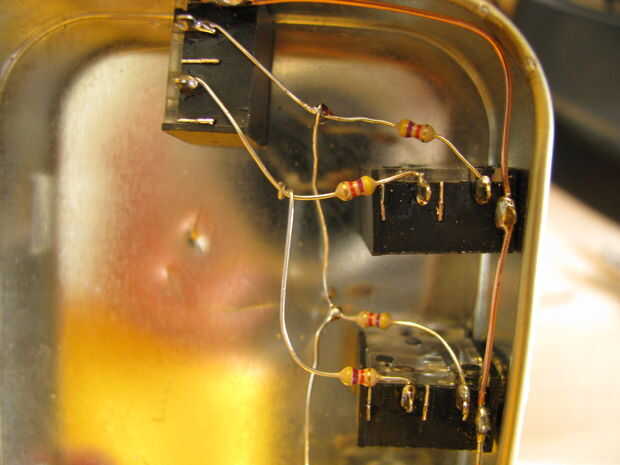

2) Envuelva el otro cable de la resistencia en el cable de la resistencia en la etapa anterior (ver foto),
-Asegúrese de que este tenga una conexión eléctrica directa a la pestaña exterior de la toma de salida.
-soldadura y recorte el exceso de cable.

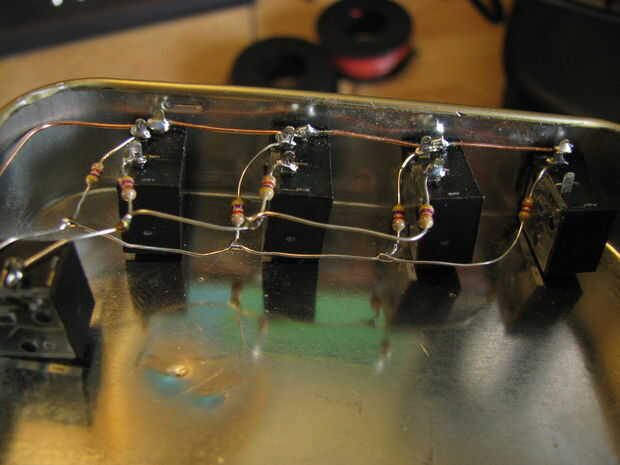

3) Repita hasta que todos los enchufes tienen su pestaña externa vinculada a la ficha de salida exterior a través de un resistor

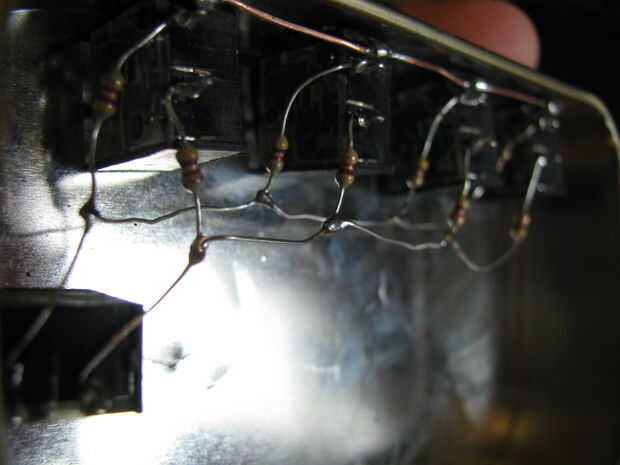

4) después de instalar resistencias todas en pestañas exteriores (canal izquierdo), asegúrese de que no hay shorts/conexiones entre el canal izquierdo y otros cables.

Sugerencia: Hacer la conexión, soldadura y corte de cada una fase resistencia en un momento, esto será mucho más fácil de montaje y soldadura de todas las entradas a la vez.
