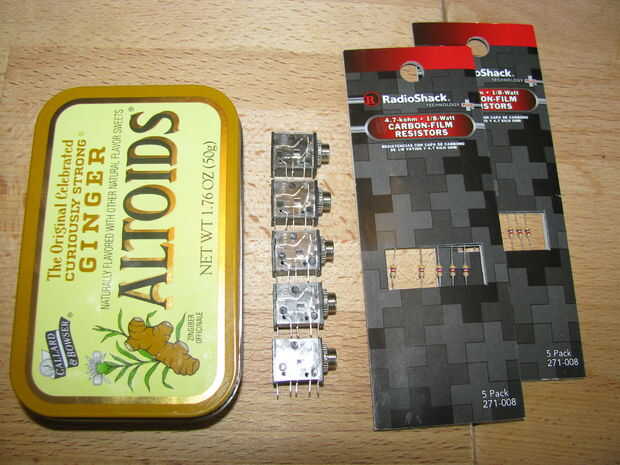

Paso 1: materiales
Qty 1---lata de Altoids. Véase la nota 1.
Cantidad 5---1/8"(3,5 mm) tomas, parte de Radio Shack 274-249 o equivalente de entrada estéreo
Cantidad 8---1 k ohmios resistencias, Radio Shack 271-004 (paquete de 5) la parte o equivalente ver Nota 2.
1 pie---22-30 conexión sólido cable, calibre desnudándose
Nota 1: una lata Altoids normal puede tomar 4 o más entradas, este ejemplo supone que 4 entradas. Las latas de Altoids goma caben cómodamente 3 entradas. Ajustar el número de conectores según:
# de gatos = 1 + # de entradas
y el número de resistencias por:
# de resistencias = 2 * número de entradas
Nota 2: los resistores (2 por canal de entrada) deben tener el mismo valor, que puede ser cualquier cosa entre 1 k y 10 k ohmios. Los valores más altos como resultado una mayor disminución de volumen. Además, la potencia de la resistencia puede ser 1/8 o superior. Este circuito no recorre ninguna energía, por lo que no hay necesidad para más grande que 1/8 w, pero uso cualquiera que sea práctico. Mayor potencia = mayor tamaño.
