Paso 7: Preparación de la estación base
Recuerde, no pegamento/asegure nada permanentemente todavía!
Interruptor/pulsador de alimentación
Quería tener el interruptor de encendido y reset accesible desde la parte delantera de la lata. Para ello, el interruptor y el botón deben ser al ras y sentado en posición vertical en la parte inferior de la lata, mirando hacia fuera para entrar en el agujero que finalmente haré en la lata.

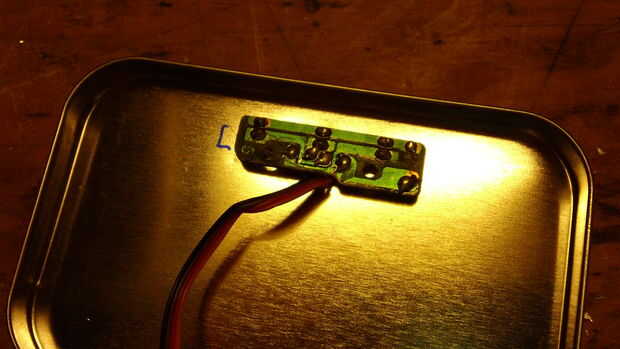

Sin embargo, llegué a un problema, y que los cables de conexión junta al resto de la hacia fuera de dispositivo también, lo que significa que tendría que encontrar la manera de llegar los cables alrededor de la parte posterior. Pensé acerca de desoldadura todos los cables, pero entonces decidido que hacer un agujero en la parte inferior de la Junta (donde no había ningún rastro eléctrico) que pude pegar los cables a través era más fácil. Ver la primera foto.

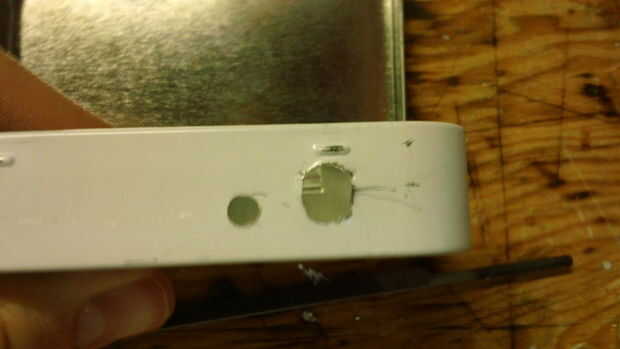

A continuación, medir a donde el interruptor y el botón sería en la lata y perfore los orificios para ellos. Véase la segunda imagen para esto. Una vez que se asegura el interruptor se mueve libremente y el puede para pulsar el botón de movimiento exterior, los indicadores LED!
Indicadores del LED

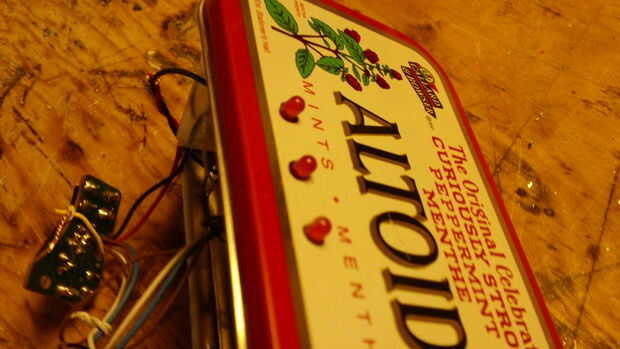

Quería montar el LED en la mitad superior de la lata y el cable de cinta larga que les resultaba conveniente hacerlo. Considerar la ubicación que desee palillo a través de los LEDs. Mida y marque hacia abajo el espacio para ellos, luego Taladre los orificios. Si tiene derecho y utilizar un tamaño adecuado, el LED debe quedar perfectamente en los agujeros. Ver las fotos de la terceros y cuarta.
Misc.
Marque abajo donde desea colocar los componentes restantes. Lo hice así que mi consejo principal estaría en la esquina noreste, el interruptor situado en el sureste, la batería en el sudoeste y el orador en el noroeste. Perfore los agujeros del altavoz debajo de donde irá el altavoz y un agujero en la pared de la lata al lado de la placa principal para permitir que la antena empujar a través.
También cortar una esquina del tablero (otra vez, donde no había ningún rastro) para adaptarse a la naturaleza curva del molde.
