Altoids Solar/Dinamo emergencia cargador (6 / 7 paso)

Paso 6: Soldadura y fije los componentes internos

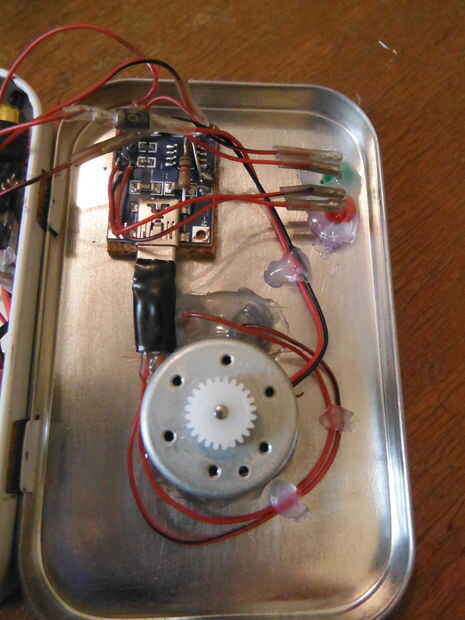

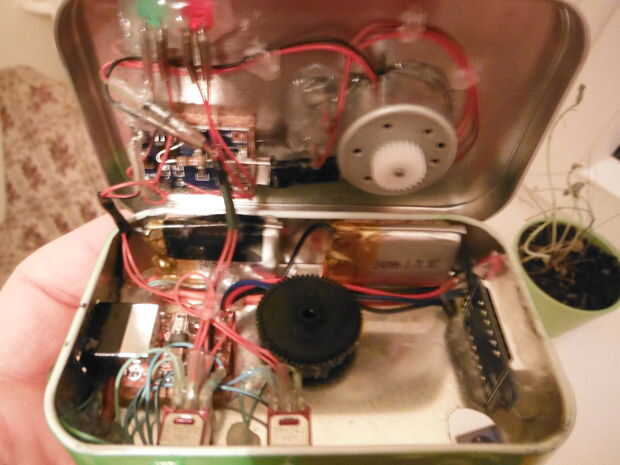

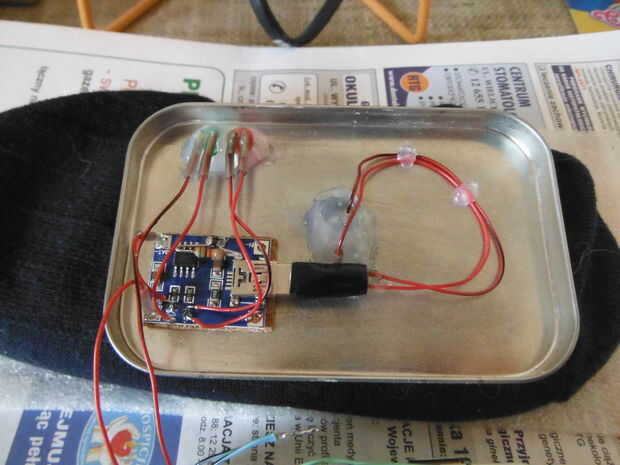

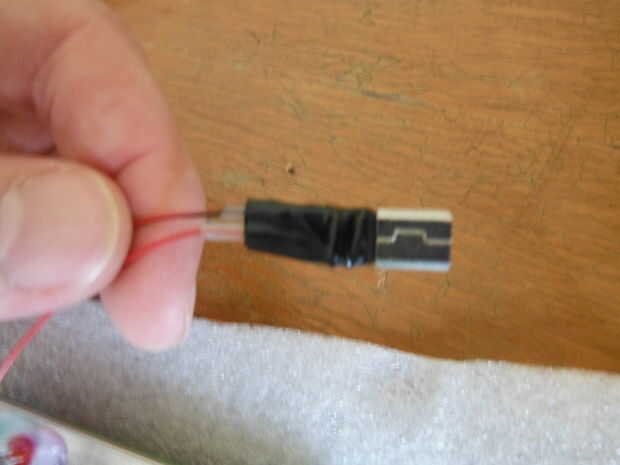

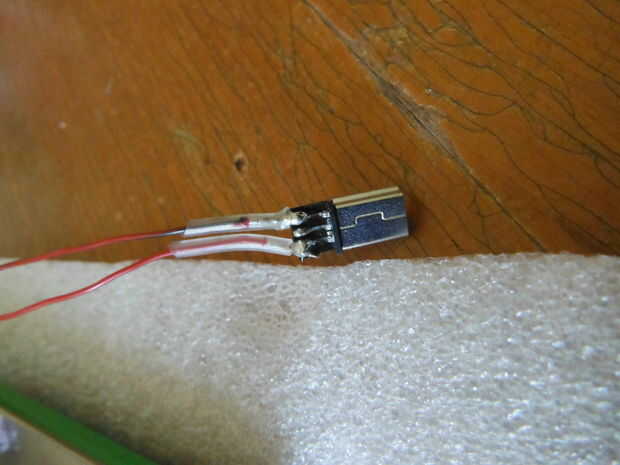

Ahora es el momento de la soldadura y asegurar todas sus partes dentro de la bandeja. Asegúrese de alguna manera aislar los componentes electrónicos de la lata de metal. Usé algunos corcho para forrar la lata y luego epoxi pega las piezas para el corcho.

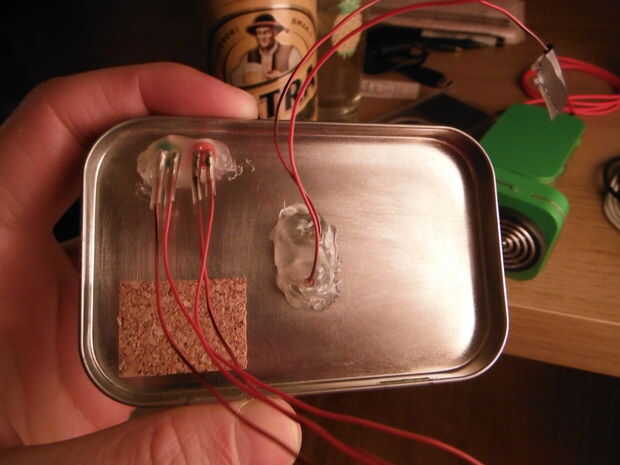

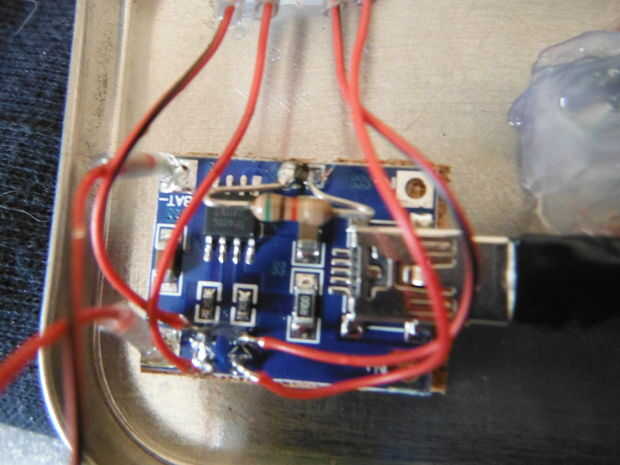

Con el cargador de Lipo, hice algunas modificaciones leves. El que me dieron tenía una corriente de carga de 1000mA, con es demasiado elevado para una batería de 240mAh. Quitar la resistencia de 1,2 K original y me lo reemplazó con un 5K en su lugar. También retiran los LED de estado de carga original del tablero y utilizar algunos alambres de extensión para ir a mis propio LEDs fuera de la lata.

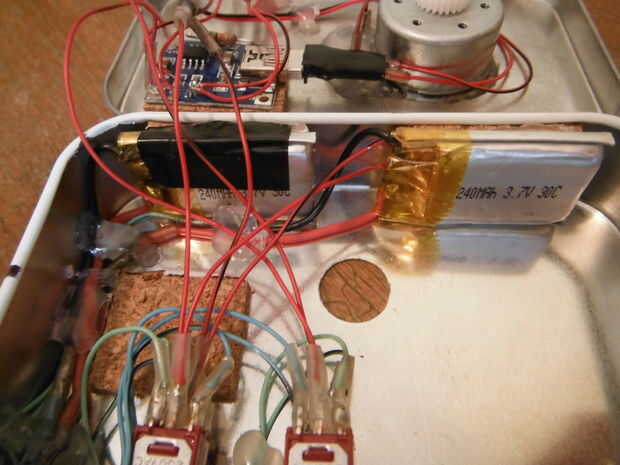

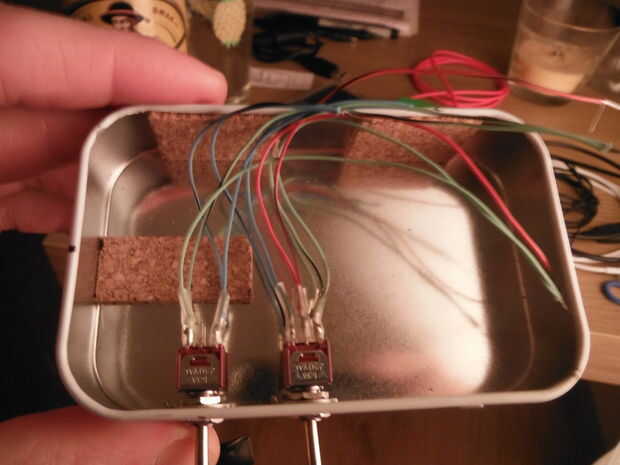

Con los dos interruptores DPDT, alambré les como sigue:

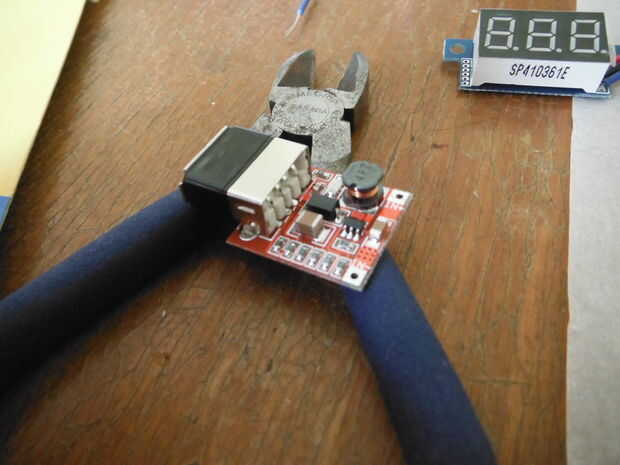

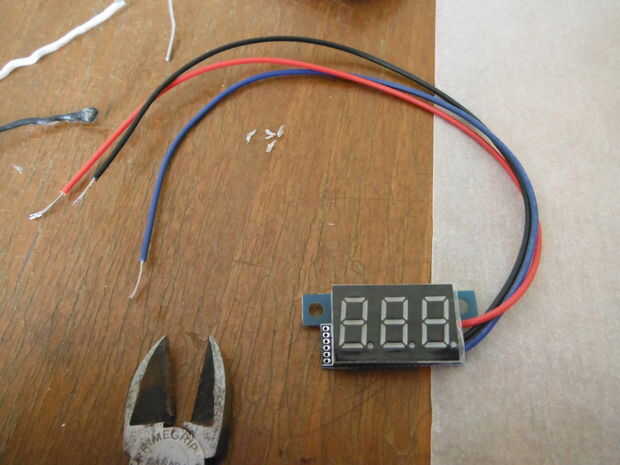

Interruptor 1 (lado izquierdo de la lata): dos cables de salida de la dinamo van a las terminales centro y desde allí (poner un diodo en el cable positivo de la dinamo, así), dos cables van a la entrada del convertidor boost. También alambre el voltímetro a la boost converter entrada si desea medir cuánto voltaje que está recibiendo para el convertidor. Usted puede atar con alambre el voltímetro a otras zonas del circuito dependiendo de qué voltaje desea medir. Elegí la entrada del convertidor boost porque queria saber cuando la batería se convirtió agotada a la tensión mínima como un indicador para cambiar a la otra batería. El terminal derecho (-) obtiene conectado en paralelo al terminal de la batería (-) de la batería 1 y la izquierda (-) terminal del interruptor 2. El terminal de la derecha (+) obtiene cableado en paralelo ambas (+) terminal de la pila 1 y la terminal de la izquierda (+) del interruptor 2. La izquierda (-) terminal va en paralelo con el cable (-) de la batería 2 y el terminal derecho (-) del interruptor 2. El terminal va de izquierda (+) en paralelo (+) cable de batería de 2 y el terminal de la derecha (+) del interruptor 2.

Interruptor 2 (lado derecho de la lata): en este punto, usted debe tener los cables a cada terminal en ambos interruptores excepto los terminales del centro del interruptor 2. Todo lo que tienes que hacer es cable (+) y (-) terminales del interruptor (+) y (-) terminales de salida del cargador LiPo.

Específicamente alambré mis interruptores lo hice para evitar la confusión. Todo lo que tengo que recordar si quiero una carga de la batería y la otra alimenta el convertidor es mover de un tirón ambos interruptores en la misma dirección.

Esperemos que mi Descripción de este no es demasiado confusa. Si usted tiene cualquier problema, no dude de contactarme vía mensaje instantáneo o en la sección de comentarios abajo.
