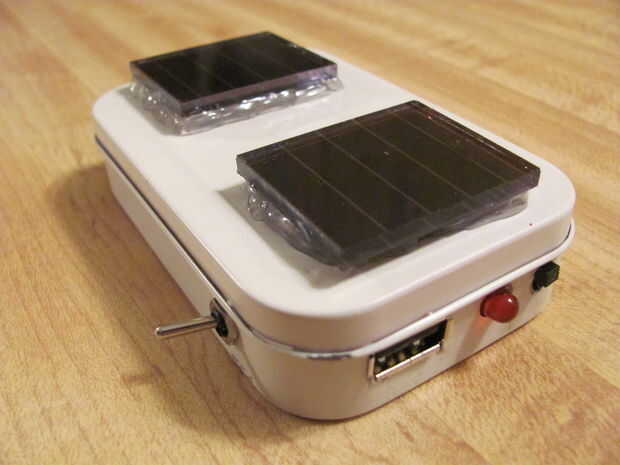

Altoids USB batería/Solar cargador para iPhone y iPod

hay un montón de cargadores USB para construir.  Pero aquí es uno que no usa un regulador de voltaje o un chip de IC para energía.  El concepto básico es utilizar 4 - baterías recargables AAA (1.2V un pedazo) a la energía del USB y un par de células solares para cargar las baterías.  Si has hecho las matemáticas básicas probablemente se esté preguntando cómo 4.8V (4 x 1.2) va a un dispositivo USB que requiere 5 VDC de energía.  Bueno eso es realmente cómo surgió la idea.  Tengo otro cargador que hice usando una batería de 9V y un regulador de 5V.  Se carga mi iPod hasta que la batería está baja.  Cuando pruebo la tensión de salida en el USB con un gastado 9V, se escupe a 4.7V.  Por lo que es el punto de corte.  4.8V todavía está dentro de la tolerancia de un dispositivo USB para cargar.  Así que traté de una configuración de 4 celdas en mi protoboard y funciono!  He probado el voltaje en la toma USB y (para mi sorpresa) estaba en 5.2V.  Puse mi voltímetro en cada pila y se pone a 1.3V a plena carga.  Esto es genial!  La tolerancia de un USB pasa a ser justo para estas cuatro células.  Así que la parte solar era especie de una idea de último momento para cargar las baterías (son recargables de todos modos).

Si usted quisiera intentar hacer uno usted mismo, aquí es lo que necesita:

4 - soporte de la batería AAA

Toma USB (hembra)

Panel solar (salida de 3V mínimo, alrededor de 5V máx.)

(No LED) diodo de bloqueo

Algunas resistencias (esto es algo opcional.  Usted necesita si desea que su iPod/iPhone para reconocer su cargador.  Voy a explicar exactamente cuáles utilizar más adelante).

Interruptor de palanca DPDT

Pequeña placa Perf (también opcional)

Soldadura de hierro
