Altoids USB batería/Solar cargador para iPhone y iPod (4 / 8 paso)

Paso 4: Conecte el interruptor de

El punto de interruptor de palanca es cambiar sus baterías de cuatro baterías en serie a dos juegos de dos pilas.  Esto es necesario porque nuestro panel solar no producen suficiente voltaje para cargar baterías de cuatro todos juntos.  Por lo tanto, tienes que dividir para arriba.  La palanca básicamente le permitirá cambiar entre la carga de las baterías o alimentación USB.

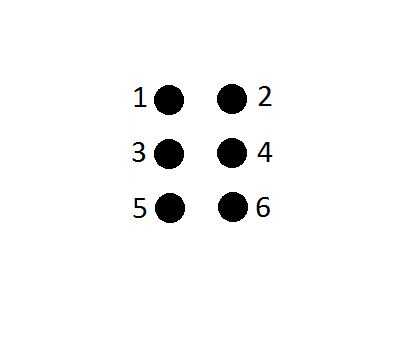

Cómo alambre:

1 se conecta a 2 via puente (trozo pequeño de alambre de que soldadura a ambos).

3: negativa parte del soporte de la batería donde se dividió

4: lado positivo del portapilas donde se dividió

5: original cable negativo del portapilas (negro en la mayoría de los casos)

6: cable postive original de soporte de la batería (rojo en la mayoría de los casos)

Números 5 y 6 van a necesidades extras cables soldados a ellos para que pueda conectarse a la Junta de perf.  Sugiero utilizar los cables del mismo color para ahorrar en la confusión.
