Paso 1: Placa de relé de estado sólido
Esta parte del proyecto fue tomada de este excelente Arduino por luces de Navidad Instructable. Esquemas e instrucciones detalladas se pueden encontrar allí. He usado triac carnoso simplemente porque tenía en mi cubo de piezas. Sin duda puede utilizar triacs más pequeños, menos costosos si están disponibles para usted. Asimismo con optoacopladores. Usé el optoacoplador MOC3041 porque les tenía. Son carnosos para optoacopladores, y si lo desea puede utilizar menos caros. Usted está conduciendo a las puertas de los triacs con ellos.
Es una advertencia de seguridad. Utiliza corriente aquí, y es mortal. Tenga en cuenta si se utiliza un triac como la serie BT136, la pestaña de montaje dobles como terminal principal. No tocar la lengüeta metálica enchufada la placa SSR y lea las hojas de datos para todo en este foro. No estoy tratando de espantar a usted--es una construcción segura, divertida, pero que implica la red.

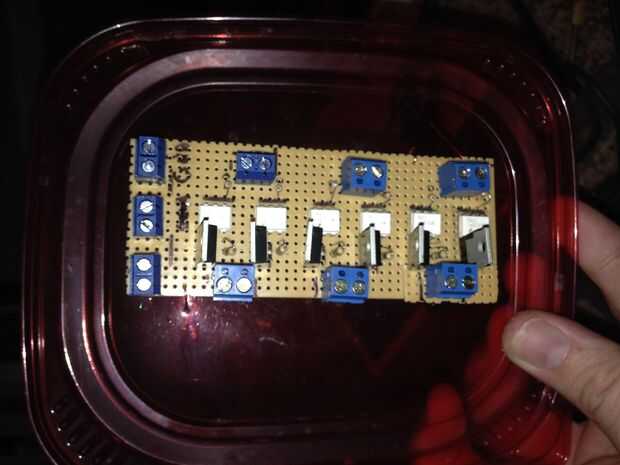

Como una punta de pegamento va muy bien y fuertemente Fije los bloques terminal azul a la protoboard. También coloqué mi resistencias verticalmente para ahorrar espacio. En Resumen, una señal positiva a los terminales del acoplador óptico disparar el triac y activar nada conectado a ellos. Un optoacoplador contiene un LED, y la señal de entrada tiene que ser tener una tensión superior a la tensión directa del LED, pero no tan grande como para proporcionar una corriente excesivamente grande. Las resistencias de 330Ω asumen que va a proporcionar alrededor de 5-9V.
Finalmente, esta tabla es reutilizable. Se une muy bien con un Arduino, por ejemplo.
