Paso 2: El trabajo sucio, cableado y colocación de leds

puede utilizar puentes de arduino que recomiendo.

Coloque la Junta Directiva y arduino detrás de la pantalla, por mucho menos cableado.

colocar las tiras de led 4 requiere alguna consideración...

He utilizado un método de 4 esquinas... que me permitirá cubrir toda la pantalla... en cada cuarto de la pantalla

pero... puede utilizar 4 lados... uno en la parte superior, uno a cada lado, en la parte inferior...

o puede utilizar dos en cada lado con dos en la parte superior, la mitad de la parte superior, el fondo no es tan importante... tal vez

Si como usted puede utilizar 3 canales si no tienes muchas tiras de led...

Si va a usar sólo uno o dos canales recomiendo este tut aquí

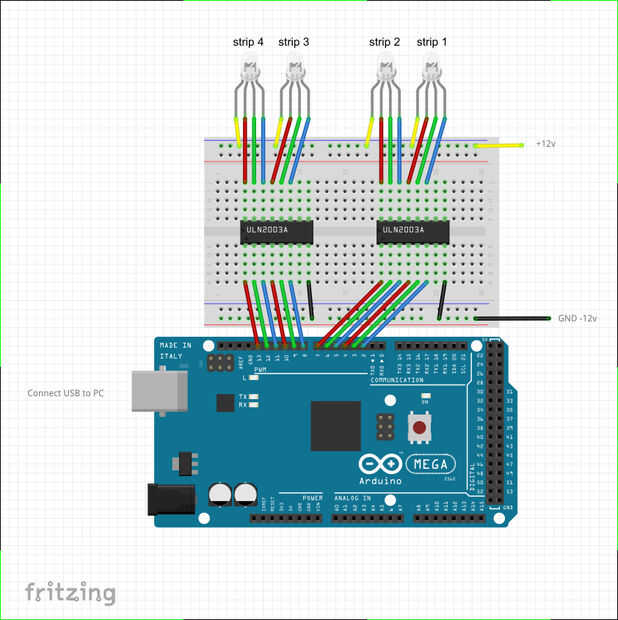

ahora para el cableado

encender su LED en el común 12v + de ti alimentación pc

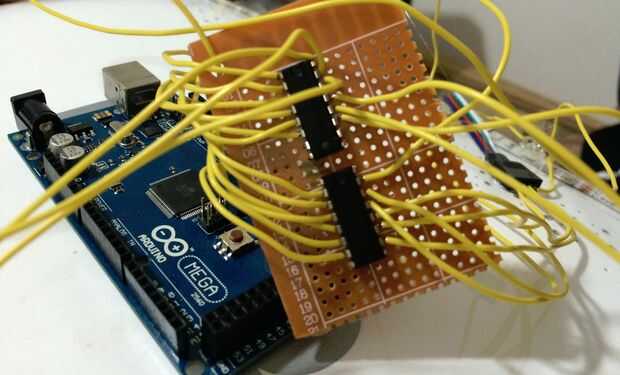

colocar los dos ic la mini placa, asegúrese de que están en los pines separados de la Junta

conectar el GND para cada ic en el pin llamado E en el Datasheet del IC de ULN2003a

Si usted coloca su ic horizontal, asegúrese de que la luna de la ic está en su mano izquierda y el resto a la derecha

PIN E es el primer pin de la derecha en la parte inferior del ic...

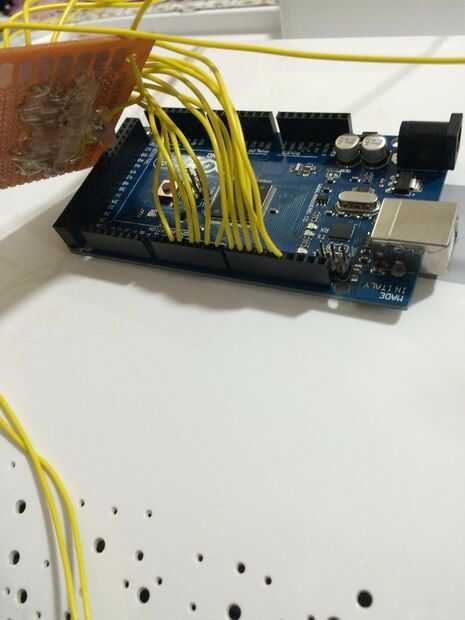

ahora... Conecte los pines PWM del Arduino Mega a las entradas de la CI... que se encuentran en el mismo lado de la clavija de conexión a tierra... de 13 a pin pin 2...

no se olvide de añadir algunos silicio a sus cables y clavijas soldadas en los leds... puede romper con facilidad...

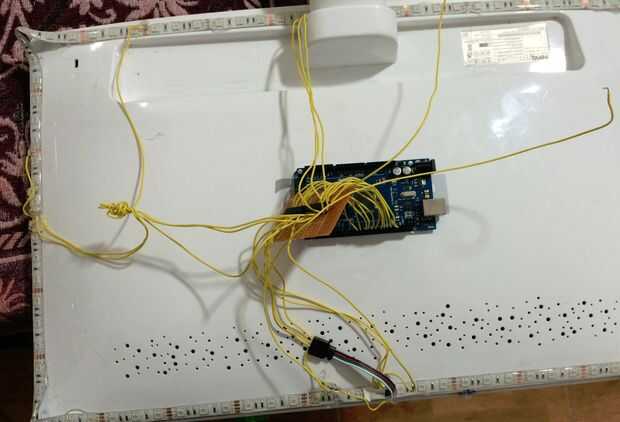

también puede conectar el arduino a la parte posterior de la pantalla junto con la mini Junta... sólo asegúrese de añadir una cierta superficie aislante entre la pantalla y el arduino, o va a dañar la pantalla después de un tiempo...

eso es todo para el cableado...
