Paso 1: El trabajo sucio

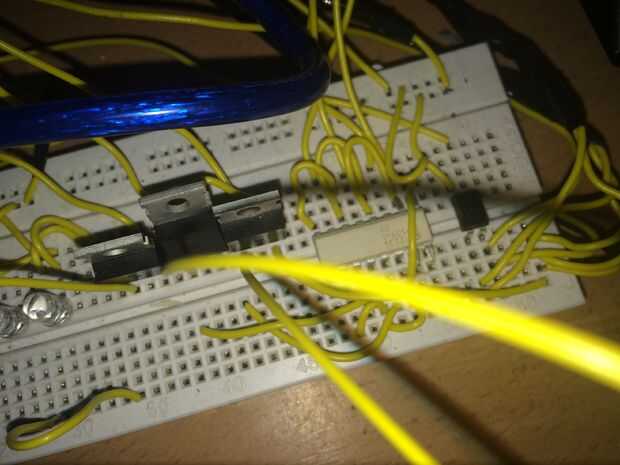

Primero vamos a conectar el optoacoplador en el protoboard, Compruebe la hoja de datos de direcciones
Conecte el verde o el rojo o el azul de su puerto GPU [DVI-I y VGA] al ánodo de la fotopuerta.
el suelo de la fotopuerta debe conectarse a la tierra del mismo puerto...
ahora se aplican 5v + con el colector...
el emisor del optoacoplador se conecta a la base del transistor...
el colector de la get de transistor 1 12V-[tierra], y su emisor va con el color del cátodo led
Aplique 12v + a su ánodo común led
aplicar las mismas reglas para el resto de los colores...

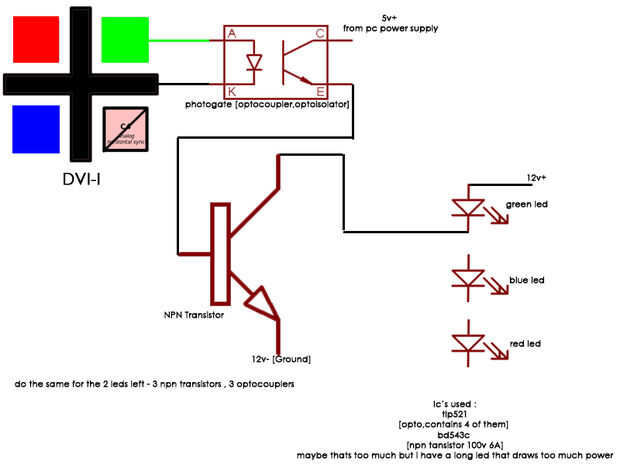

Revisa el diagrama diagrama...
Nota: El optoacoplador se colocarán en el centro de la placa... porque los pines de la fotopuerta separa el colector y el emisor...
