Ambilight TV (2 / 7 paso)

Paso 2: Conecte el Pi para los LEDs

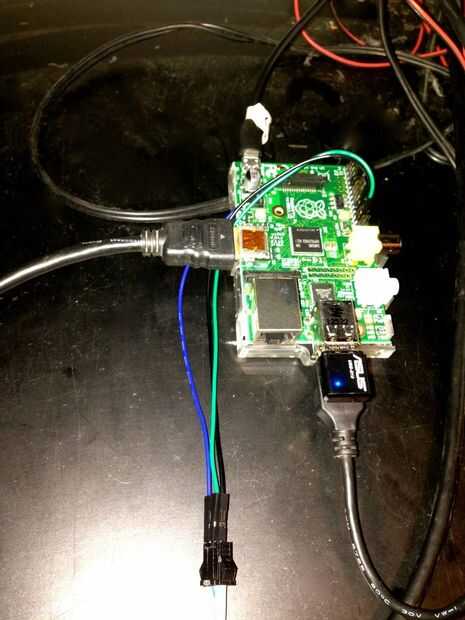

Es hora de conectar la cadena de LEDs a la pi. He utilizado una frambuesa pi 1 (la segunda versión con 512MB), pero te digo los nombres de los puertos que tenemos que conectar los cables, así que googleando "diagrama de gpio frambuesa pi" con la versión que tienes te mostrará los detalles.

He utilizado el diagrama que se puede encontrar en:

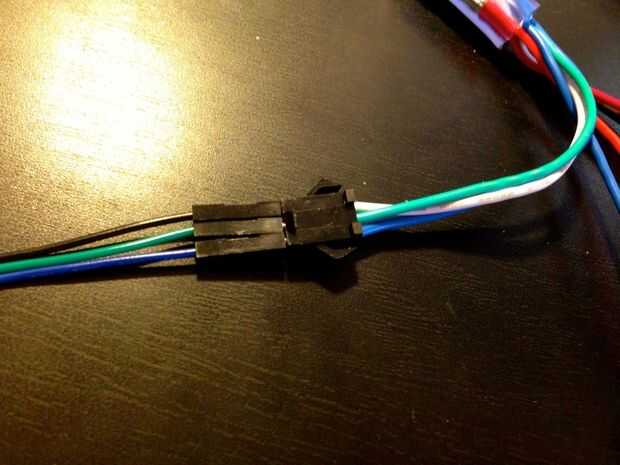

  • Conecte el cable azul de la cadena a GND (pin6) - que nos proporcionan una potencial de tierra.
  • Conecte el cable verde de la cadena a SCLK (pin23) - que proporciona el esclavo (cadena ==) reloj.
  • Conecte el cable blanco de la cadena a MOSI (pin19) - que proporciona los datos.
