Ambilight TV (4 / 7 paso)

Paso 4: Prepare la Junta

La Junta es la parte más importante y complicada. Puede haber muchas versiones, tales como tablero de madera, metal o incluso cartón como yo. Todo pasado y bueno.

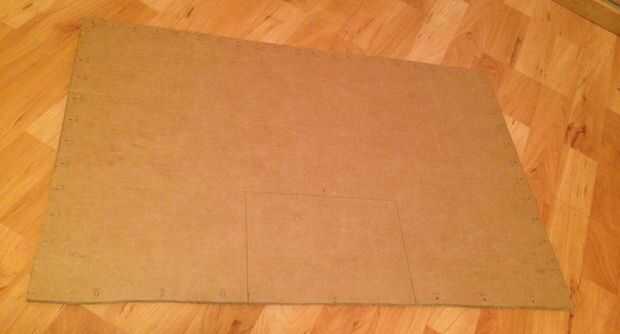

  • Recoger un tablero y cortarlo en forma de televisor.
  • Como se explica en el paso anterior, marcar todos los lugares donde deben colocarse los LEDs. He tomado cada cuadrado que promedio (en el archivo de configuración) y eligió en lugar del LED justo en su centro.

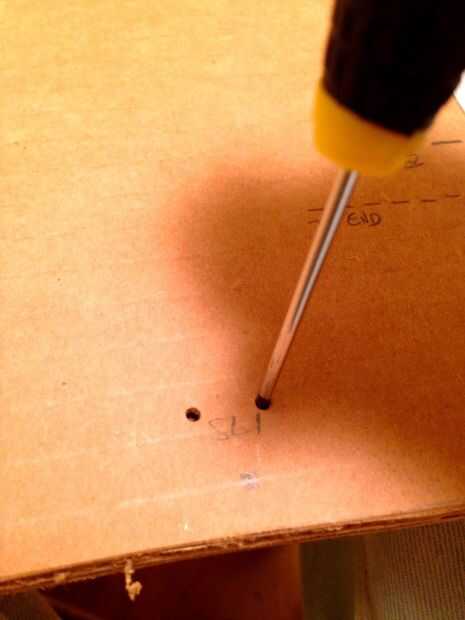

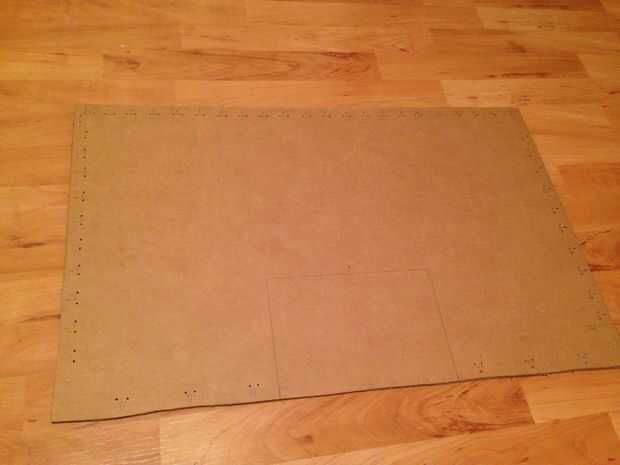

  • En los lados de cada marca, hacer un agujero de 2 mm a cada lado. He utilizado un destornillador fino para hacer eso.

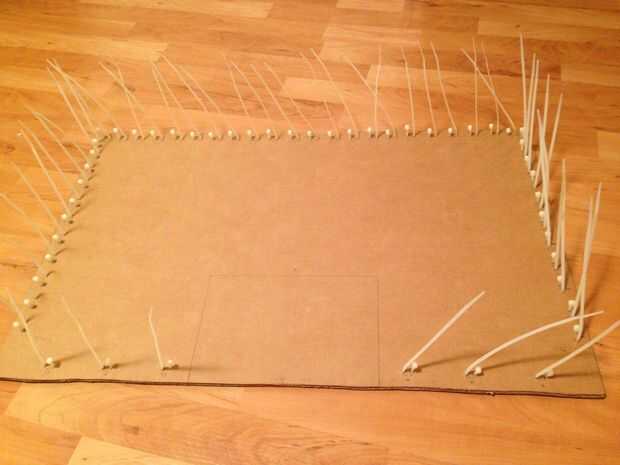

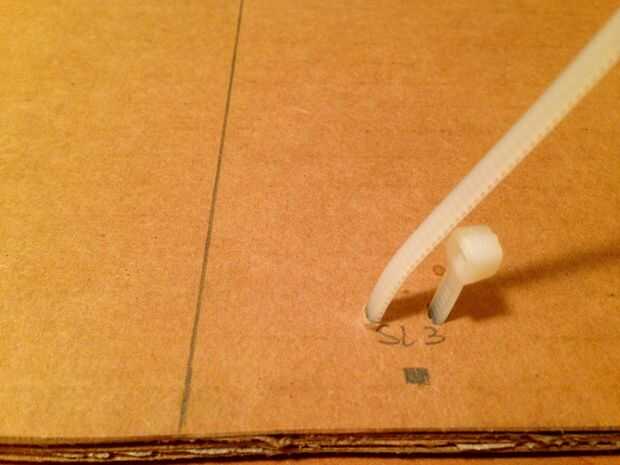

  • Alrededor de cada marca, use una atadura que se utilizará para conectar el LED a la tarjeta.

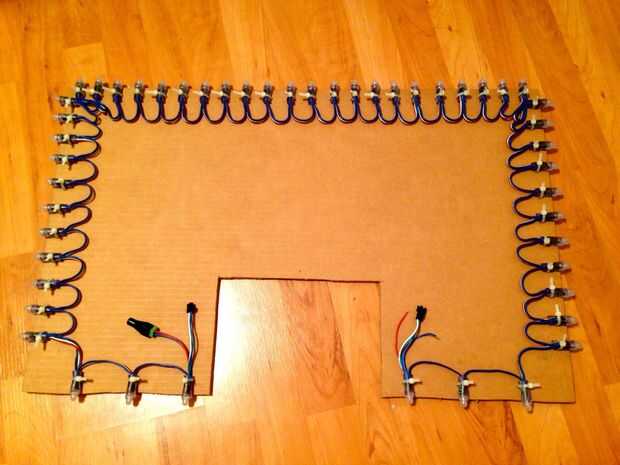

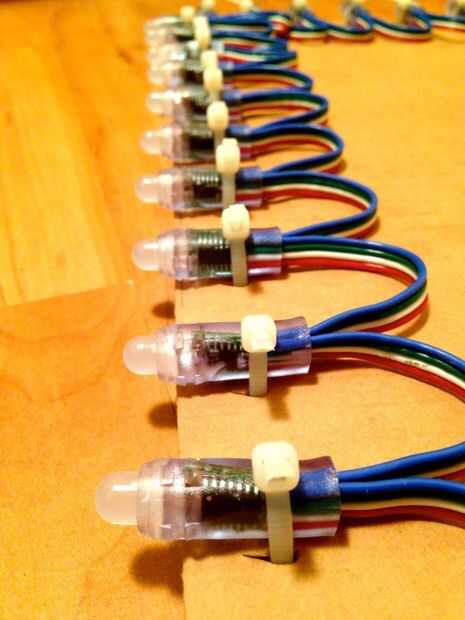

  • Conecte los LEDs, hacen que a partir de la posición correcta y ir contra o las manecillas del reloj, depende de su archivo de configuración.

Ahora estamos listos para la conexión de la pi.
