Paso 3: El cuerpo de la célula
Nivel actual de la ameba está diseñado en forma de 30°-60°-90 ° escuadra. Esto tiene un propósito. Este diseño permite inclinación de objetos en tres ángulos diferentes. Innecesario decir, cualquier combinación de ángulos puede usarse para el cuerpo triangular según requisitos. Incluso la forma triangular puede ser caída. Cualquier forma geométrica regular o no regular es posible.
Una ventaja con este diseño es que usando el otro conjunto de 45° cuadrados que varios otros ángulos son posibles sin la necesidad de la construcción de otros niveles del alcohol. Más adelante se mostrará que con octágono como marca incluso 45° ángulo puede medirse.

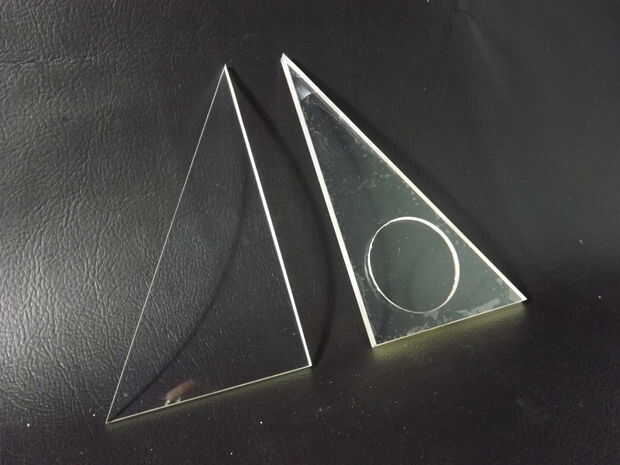

Tres triángulos de la misma forma fueron cortados de hoja de acrílico de 3mm . En este momento es importante que todos los ángulos con la mayor precisión posible. También debe garantizarse la planeidad de las caras.
Cavidad circular

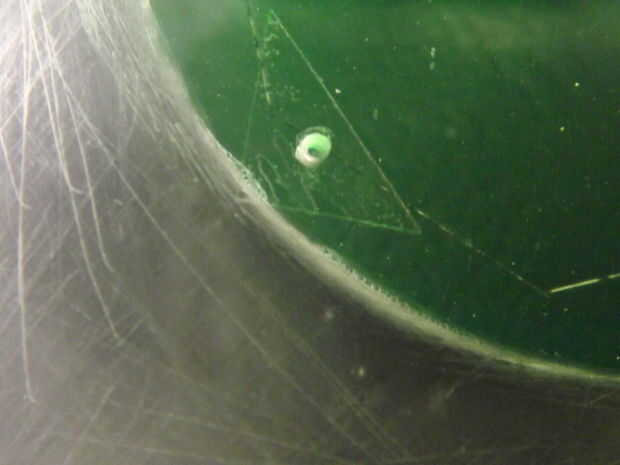

En uno de lo triángulo una cavidad circular fue cortada con 38mm Sierra de corte. El centro de este círculo es el punto de intersección de los bisectores angulares de los tres ángulos. Esta cavidad debe ser utilizada para llenar el líquido de nivel de burbuja.
Montaje final
Nota: Con cera, los triángulos que no sean el uno con el agujero se pulen antes del montaje final. Cera aumenta la tensión de superficie y ayuda a reducir la adherencia de soldadura de superficie.

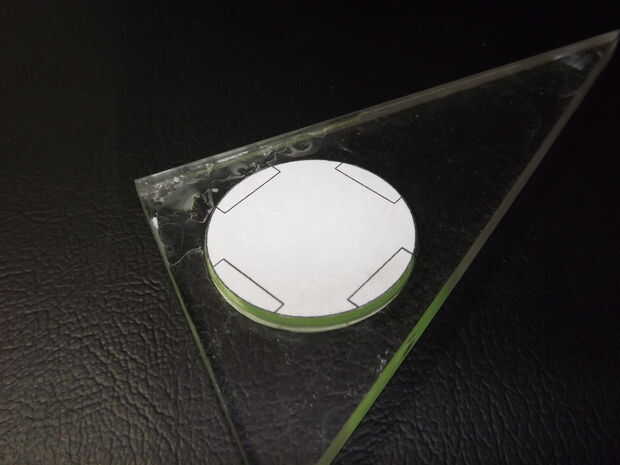

Ahora los tres triángulos se pegan con adhesivo instantáneo. Se tuvo cuidado para hacer el aire de la cavidad estrecha. Antes de pegar el tercer triángulo, se perforó un orificio de 1mm en la posición de ausencia de interferencias para luego llenar de nivel líquido con jeringa. Después de pegar los tres triángulos, un pedazo circular de papel es cortar y pega usando el palillo del pegamento en ambos lados de cuerpo completo. A continuación, las superficies son lijadas para acabado áspero. También se lija en los bordes del cuerpo finalmente para los ángulos correctos.
