Paso 3: Mecanizado del bloque de cara

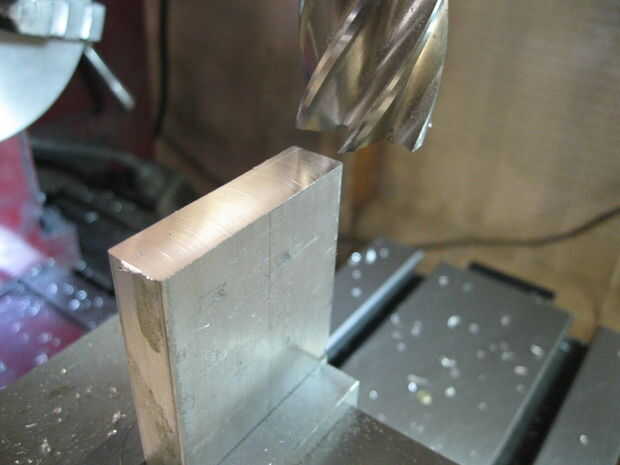

Primera plaza hasta los bordes del bloque. Esto se hace del mismo modo que el paso anterior.

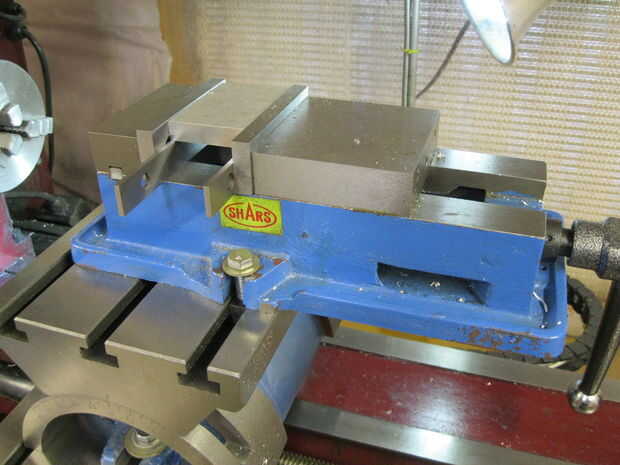

Monte el bloque boca arriba sobre un par de paralelos. Con un buscador de borde encontrar el centro del bloque en la dimensión estrecha y trabar el eje (X en mi configuración). Buscar siguiente y cero a la Y en uno de los bordes.

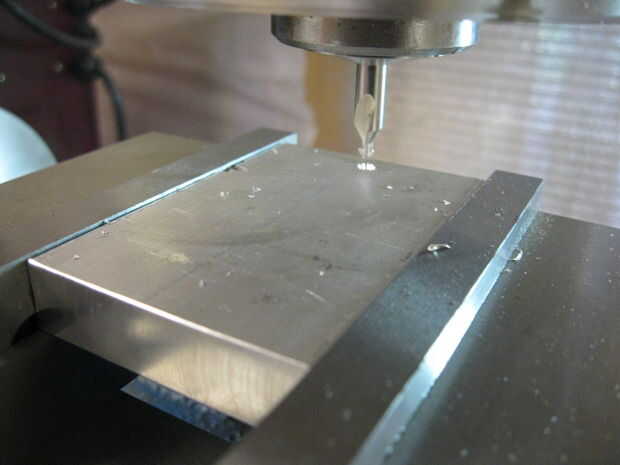

Carga un taladro #3 centro en un collar y mueva el eje Y a la ubicación del primer agujero y bloquearlo. Usando corte taladro líquido del orificio piloto hasta que el contador del fregadero en el taladro piloto apenas bisela las piezas. Repetir este proceso para los próximos 2 agujeros.

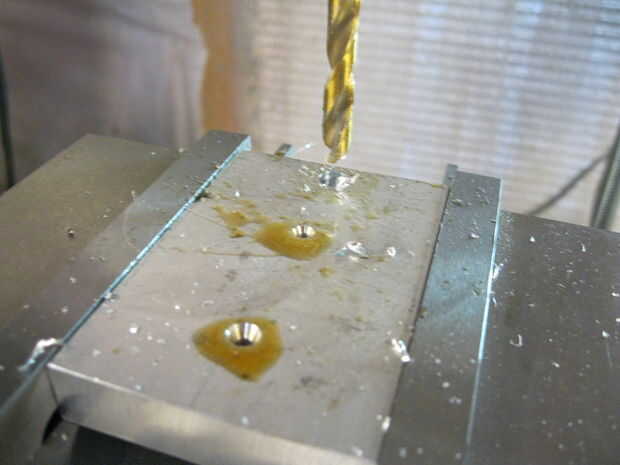

Dejar Y bloqueado en la posición final y la carga hasta un taladro de 1/8" en un collar. Peck de taladro (ver paso anterior para obtener instrucciones) completamente aunque la pieza usando el fluido de corte. Repetir este proceso para los otros 2 agujeros. Siguiente carga un taladro #F (cerca de 1/4"-20 ajuste taladro de separación) y peck taladro todos los 3 agujeros, usando el mismo procedimiento como taladro de 1/8".
Opción de mecanizado:
Dependiendo de las herramientas tenemos disponibles hay 2 formas de reducir la retención roscada para la herramienta Dremel. La opción primera y más difícil es único punto los hilos. La segunda opción es utilizar grifo 3/4"-12 o 19mmx2mm. Ambos de estos son tamaños impares y pueden ser difíciles de localizar.
Si no tienen un grifo y van a punto los hilos saltar "engrado y ajuste" sección más adelante. Si tienes el grifo siguen a continuación.
Mueva el eje Y a la ubicación del agujero de montaje de Dremel y bloqueo hacia abajo. Progresivamente taladrar el agujero con los siguientes tamaños de 3/8", 1/2", y luego finalmente 17mm. Una vez que el agujero se perfora hacia fuera usando el método descrito en el anterior paso grifo (guía, líquido, 1/2 vuelta hacia adelante entonces 1/4 vuelta hacia atrás) el agujero hacia fuera con 3/4"-12 o 19mmx2mm. Una vez hecho esto buscar el ajuste con la nariz de Dremel y verifique que las roscas estén bien apretadas pero no vinculan a cuando la Dremel es completamente roscada en.
Elimine las rebabas y ajuste:

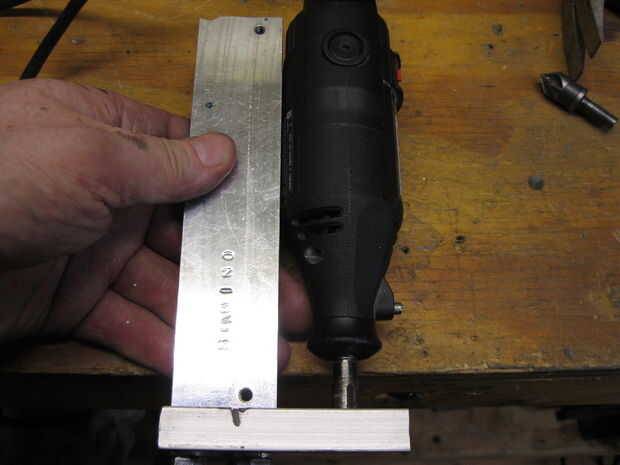

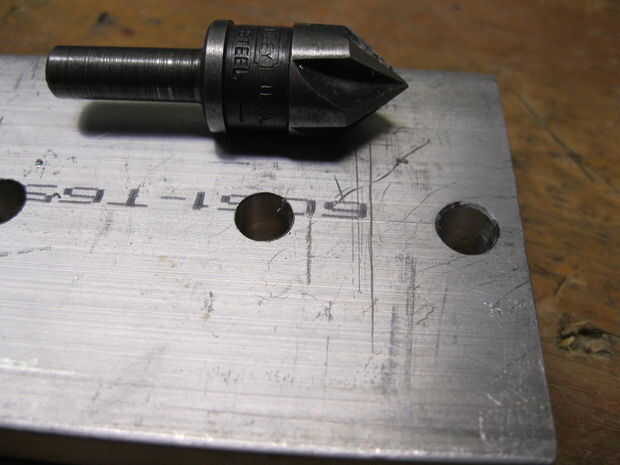

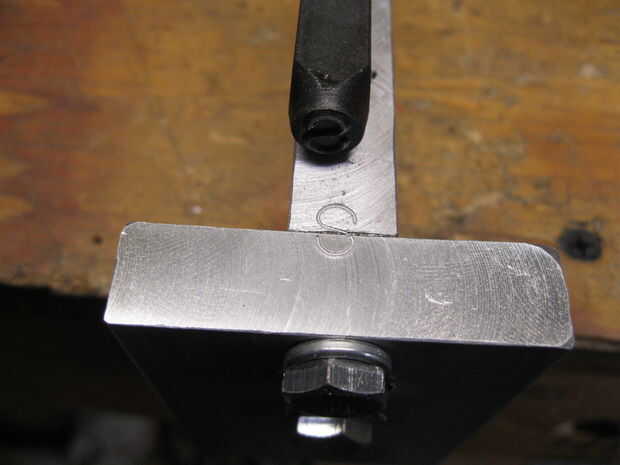

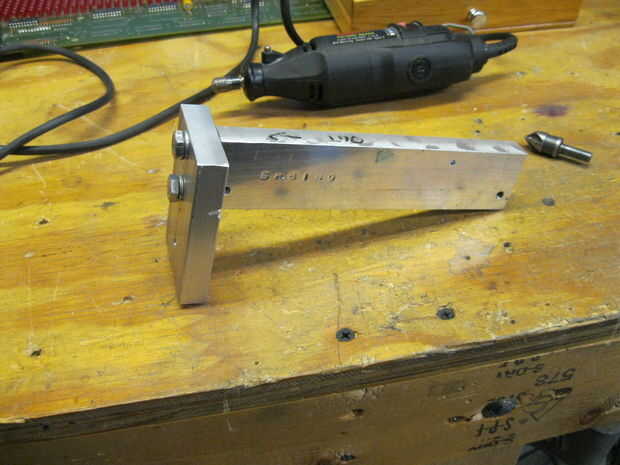

Una vez que todos los agujeros son perforados (y posiblemente golpeado ligeramente dependiendo del método utilizado) desbarbe ligeramente los orificios con una broca de avellanar a mano. A continuación montar la cara y los bloques de montaje junto con los rostros marcados de lo bloque de montaje hacia el bloque de la cara y el agujero de la Dremel. A continuación sostenga el Dremel en posición para que el centro de la pinza se alinea con el centro del orificio de montaje y el lado opuesto del interruptor hacia el bloque de montaje. Verificar la brecha entre la Dremel y el bloque de montaje es muy pequeño. Si es demasiado grande y coloque cuñas en la cara del bloque de montaje. Si no hay ningún hueco y la Dremel es incapaz de alinear con la máquina de agujero de montaje del bloque de montaje hacia abajo.
Si utiliza un grifo para cortar el agujero roscado para la nariz de Dremel pase a la etapa de "Construcción del espaciador". Si vas a punto hilo continúan al siguiente paso.
