Paso 4: Punto de roscado

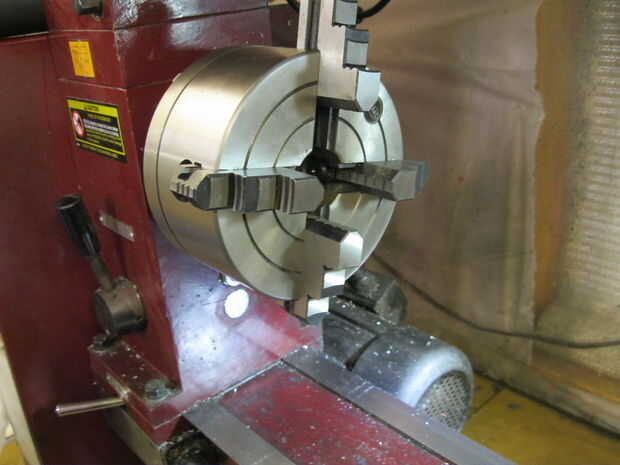

Primer paso es configurar el torno con una tirada de 4 quijadas independientes. Esto varía mucho de una máquina a la que consultar su manual del propietario.

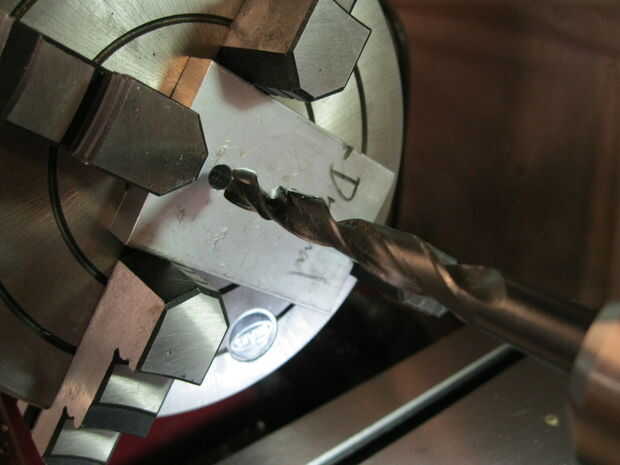

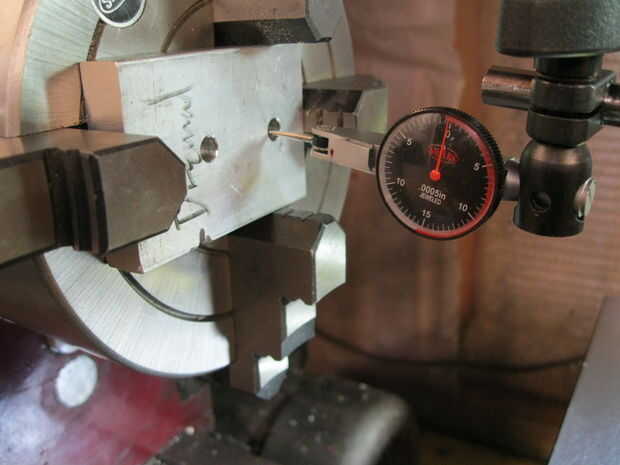

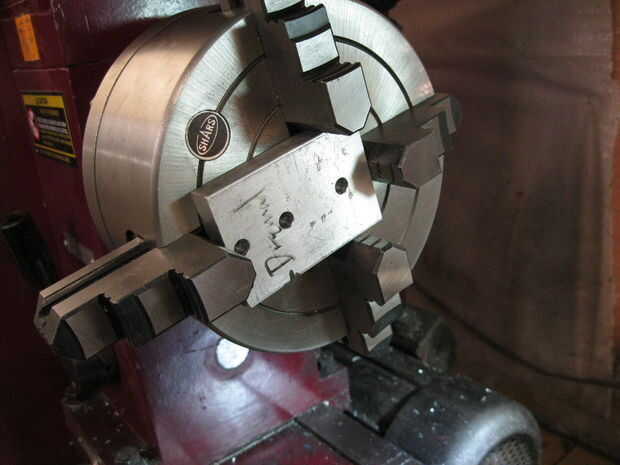

Una vez montado el mandril Abra las mordazas lo suficientemente amplia para dar espacio en los 4 lados del bloque de cara. Utilizando un centro en el perno de cola común del bloque el mandril como se indica con el piloto mantenga la herramienta Dremel. Apriete suavemente hasta las 4 mordazas por lo que mantienen el bloque en su lugar. Quitar el centro y deslice la acción de la cola fuera del camino. Establecer un indicador de la prueba en un soporte magnético para que la punta de prueba del indicador de monta en el interior del orificio para la Dremel. Gire el mandril de 4 mordazas para un par de mandíbulas con lo del indicador de prueba. Cero hacia fuera el dial del indicador de prueba. Gire el mandril 4 mordazas 180 grados y observe el movimiento de la esfera. A continuación, ajuste las 2 mordazas para mover la parte mitad de la distancia indicada. La forma más sencilla de hacerlo es utilizar 2 llaves de la tirada a la vez. Como aprieta un lado con una clave puede simultáneamente aflojar el otro lado. Nota que sólo una pequeña cantidad de cambio (generalmente menos de una vuelta completa) de las llaves de la tirada es normalmente necesario también no apretar las mordazas en este momento. Una vez que el ajuste se hace cero el indicador de prueba y gire el portabrocas 180 grados otra vez. Si hay poco (permite hasta 0,002" para la mina) o ningún movimiento del indicador de gire el portabrocas 90 grados y repetir el proceso. Una vez que ambas dimensiones son cero a rotar la parte 360 grados y verificar que el indicador de prueba no se mueve. Ahora apriete mordazas opuestas al mismo tiempo con 2 llaves. El objetivo es apretar la parte con un lo cambio de. Una vez todas las mordazas son apretadas re verificar el orificio es en el centro girando la parte 360 grados mientras observa la aguja del indicador de prueba. Si la aguja no se mueve (o se mueve muy poco) seguir por. Si es fuera del centro (la aguja se mueve excesivamente) Repita los pasos anteriores.

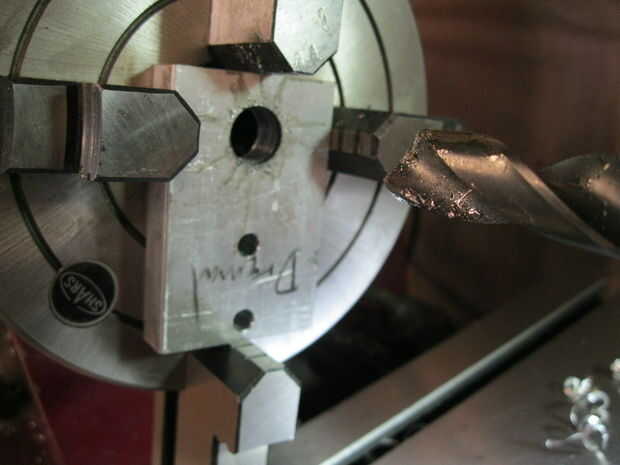

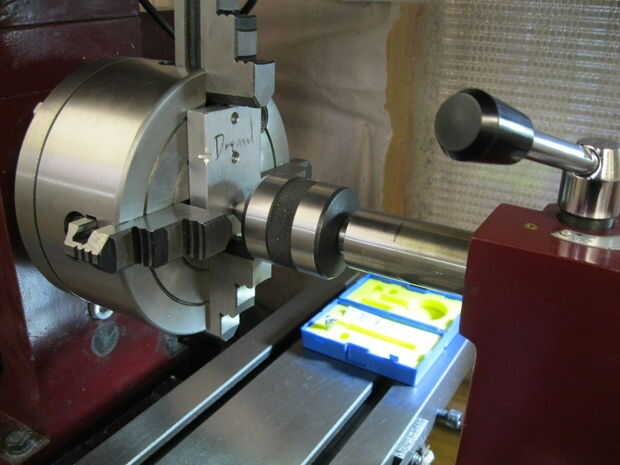

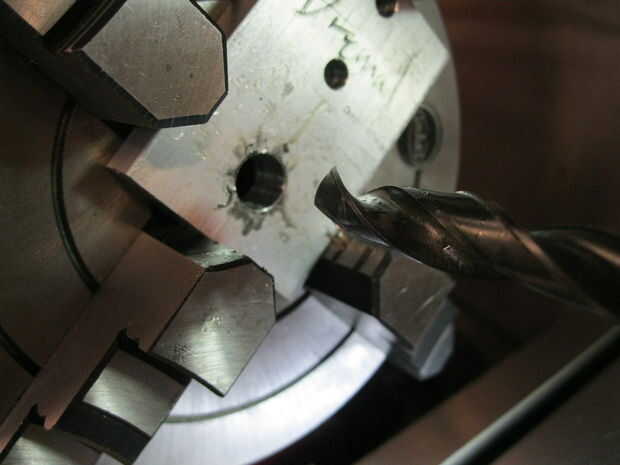

Doble primera verificar que el bloque está apretado en el mandril de 4 mordazas. Si no está correctamente apretado hacia abajo pueden ser lanzada desde el mandril al mecanizar. Configurar un portabrocas en la acción de la cola. Perfore el agujero de la Dremel con los siguientes tamaños de 3/8", 1/2", 5/8" mediante la acción de la cola y un montón de fluido de corte. Una vez hecho esto quitar el taladro y el taladro mandril y deslice la acción de la cola fuera del camino.

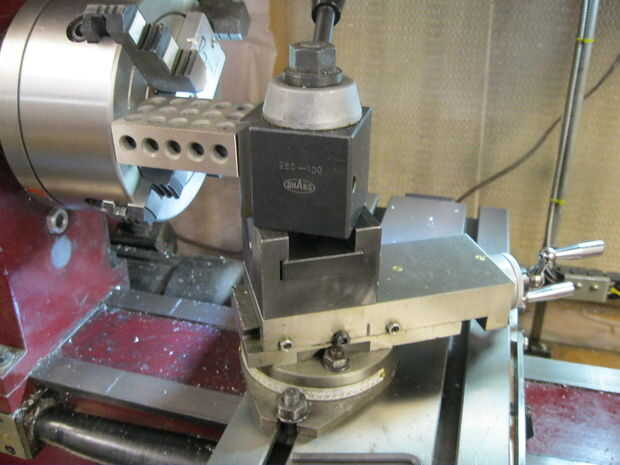

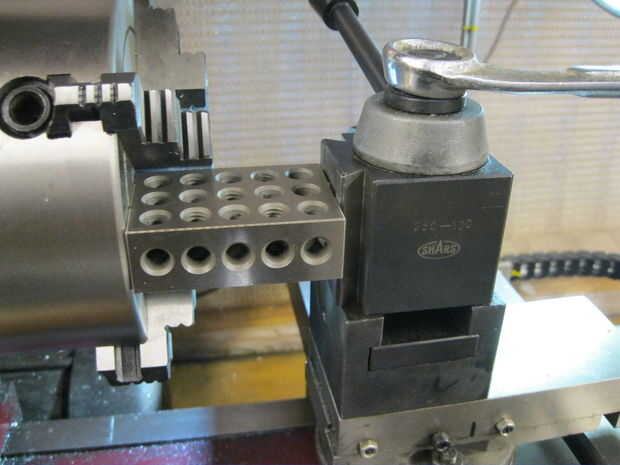

Cuadrado hasta el poste de la herramienta a la cara del mandril. Para hacer esto Afloje la herramienta post sujeción tuerca. Tomar 1-2-3 bloque y colóquelo entre la superficie plana/del cuadrado en el poste de la herramienta y la cara de la tirada del torno. Verifique que no hay suciedad o virutas están atrapadas entre el 1-2-3 bloques y la cara de mandril o el poste de la herramienta. Aplicar ligera presión en el 1-2-3 bloque utilizando el carro de plataforma para que el bloque de enganche en lugar. Apriete la tuerca de poste de la herramienta y retire el 1-2-3 bloque.

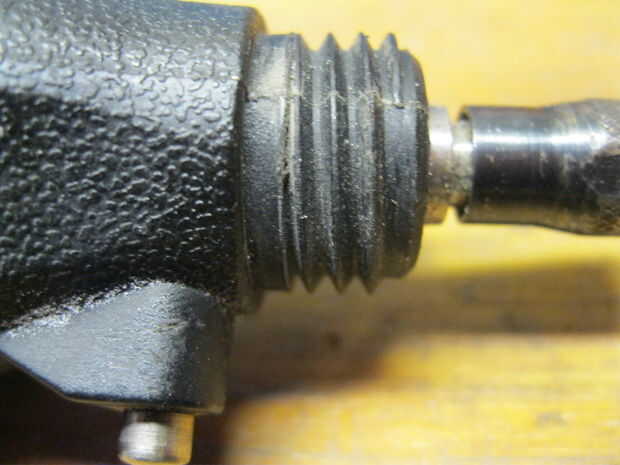

En este punto verificar las siguientes dimensiones de la nariz roscada en la herramienta Dremel:
1.) diámetro menor de rosca, este es el diámetro más pequeño en el valle del hilo de rosca (el mío era ~ 0,65")
2.) hilo de rosca importante del diámetro, esto es el diámetro más grande en el pico del hilo (el mío era ~ 0,745")
3.) diámetro exterior del "Hombro" entre el final de la rosca y el comienzo del cuerpo principal (camino de la mina ~ 0,745")
4.) anchura del "Hombro" del extremo del extremo del hilo al inicio del cuerpo (el mío era ~ 0,1")
5.) rosca usando un calibrador de rosca (mina era 12 TPI)
6.) * opcional * Ubicación del inicio del hilo de rosca al lado del hombro. Dependiendo de la habilidad de la máquina y el operador, esto puede ser muy difícil hacerlo correctamente. Pero si los hilos se iniciarán en el lugar equivocado con que puede ser corregido el uso de espaciador en el paso siguiente.
Carga un 3/8" aburrido de la barra y el cortador en el poste de la herramienta. Establecen el palillo para que extienda 1/4" más allá de la parte posterior del bloque de cara. Con la máquina de la barra aburrida y sin embargo bloquear la cara. Rote el portabrocas con la mano y verifique que ninguna de las mordazas u otros elementos chocan con el poste de la herramienta o diapositiva cruzada. Detrás de la barra hacia fuera y verifique la punta de la herramienta de corte está en la línea de centro horizontal de la parte. Ajustar la diapositiva cruzada para un corte de luz y bloqueo hacia abajo. El torno y un corte de luz en toda la longitud del agujero. Parar el torno y medir el conjunto ID en el dial/DRO a esta dimensión (Asegúrese de no abrir la diapositiva cruzada hasta que esto se hace). Proceder a cortes medio toda la longitud del agujero hasta la identificación del agujero es igual al diámetro menor medida por encima. A continuación cortar el bolsillo para el hombro sin rosca de Dremel. Tomar medio pasa por la profundidad de la anchura de los hombros hasta que el ID de este bolsillo coincida con el diámetro de hombro medido por encima.

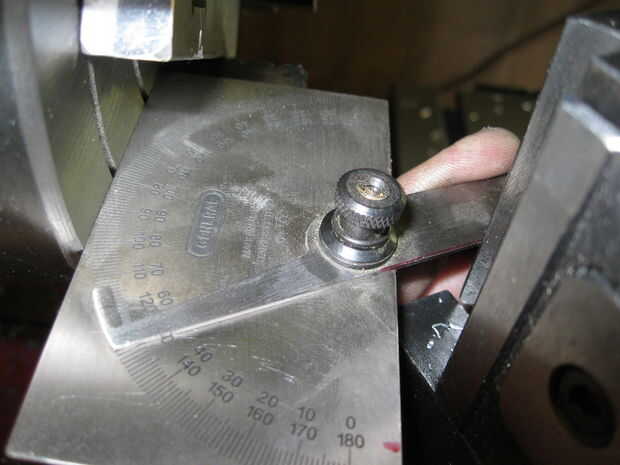

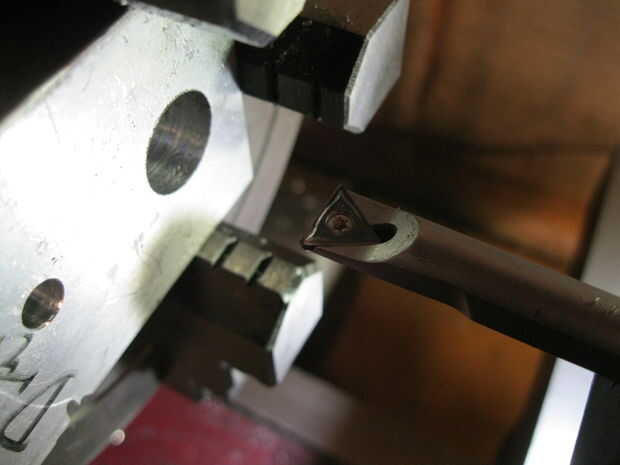

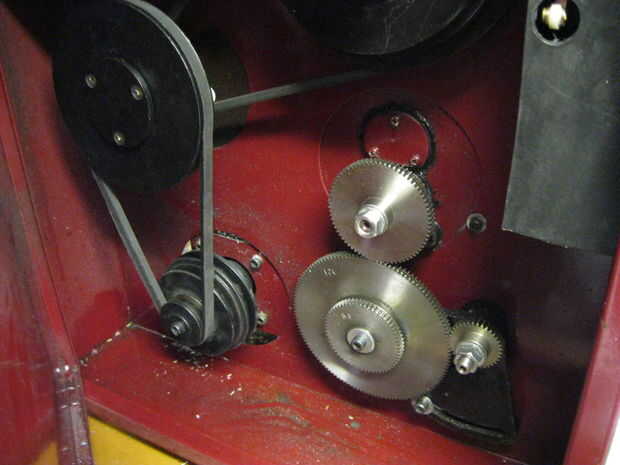

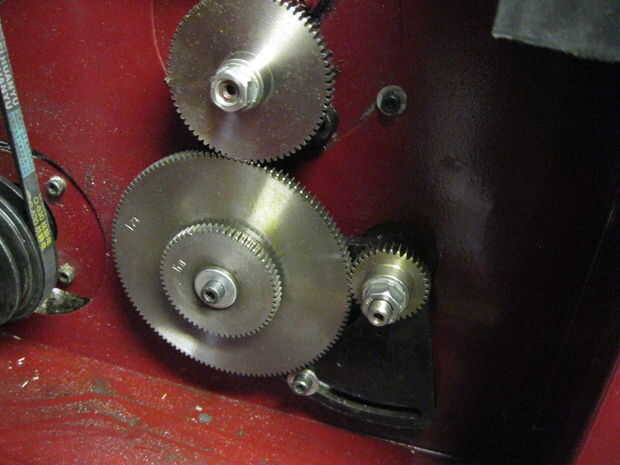

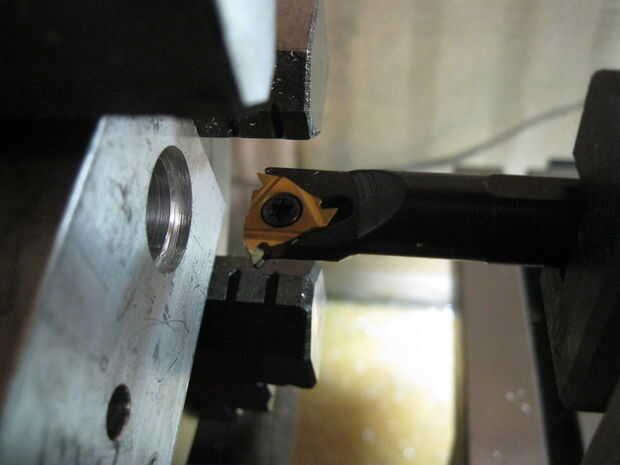

Siguiente configurar el cambio de marchas / palancas para la rosca que se mide por encima. Esto varía mucho de una máquina a que consulte el manual del propietario. También ajustar la velocidad del torno a la opción más lenta. Ajuste el ángulo de deslizamiento compuesto a 59 grados con respecto a la cara del mandril y lo retrae. Plaza del poste de la herramienta a la cara del mandril con el 1-2-3 bloquear el método anterior. Cargar el interior roscado Barra aburrida y poco en el post de la herramienta. Verifique que la punta de la herramienta de corte está en la línea de centro horizontal del agujero. Mueva la diapositiva cruzada para que la punta de la herramienta de corte es apenas tímida de cortar el lado del agujero. Bloquear el eje Y. Realizar la alimentación / la mitad de la tuerca en el delantal. Nota una vez empiezas a cortar los hilos no desconectar la alimentación de energía / mitad nuez hasta su acabado. En su lugar utilizar la potencia del torno para iniciar y detener el avance de la herramienta de corte.

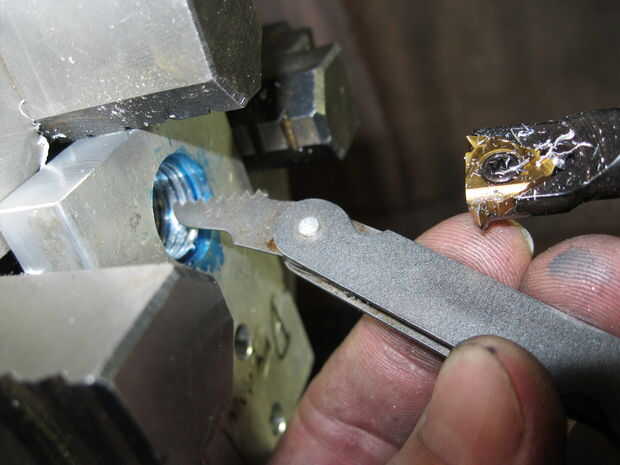

Cubra el interior del agujero y el hombro en líquido de la marca. Fluido de corte se aplican entonces avanzar la diapositiva compuesta así el cortador se tomar un corte de luz en el interior del agujero y bloqueo hacia abajo. Encienda el torno y la alimentación para sacar la cuchilla por la parte de energía. Una vez que sale de la herramienta de corte al otro lado del agujero apague el torno para detener el avance de la herramienta de corte. Desbloquear y retraer la corredera compuesta por lo que la corte no en contacto con las paredes del agujero. No retraiga la herramienta de corte va a arruinar la rosca debido a la reacción en el tornillo / la tuerca de la mitad. Invertir el torno y permitir que la alimentación para extraer la barra de taladro del agujero. Usando un hilo Calibre Verifique la afinación de las arboledas cortado por el primer paso. Si no coinciden la rosca medido anteriormente Verifique su cambio de marchas / palancas de configuración. Si correcto repita las siguientes operaciones hasta que la profundidad de rosca coincida con el diámetro menor mide por encima.
1.) aplicar fluido de corte para el agujero y avanzar la diapositiva compuesta para tomar un medio de corte y bloqueo hacia abajo.
2.) Encienda el torno y la alimentación para sacar la cuchilla por la parte de energía.
3.) apagar el torno para detener el avance de la herramienta de corte.
4.) abrir la diapositiva compuesta y retraerse para que el cortador no en contacto con la parte.
5.) invertir el torno y permitir que la alimentación a la parte posterior de la barra aburrida fuera del agujero.

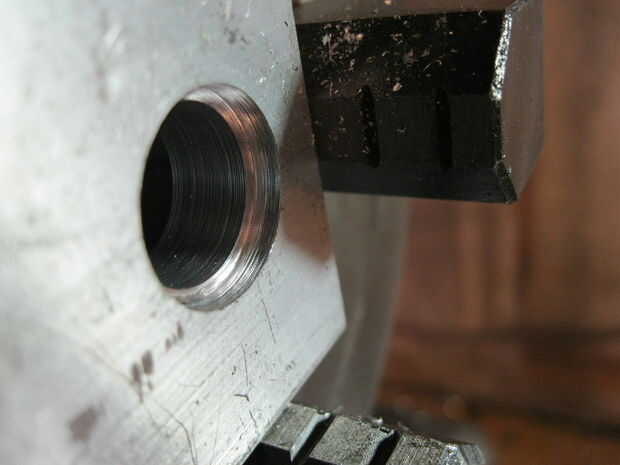

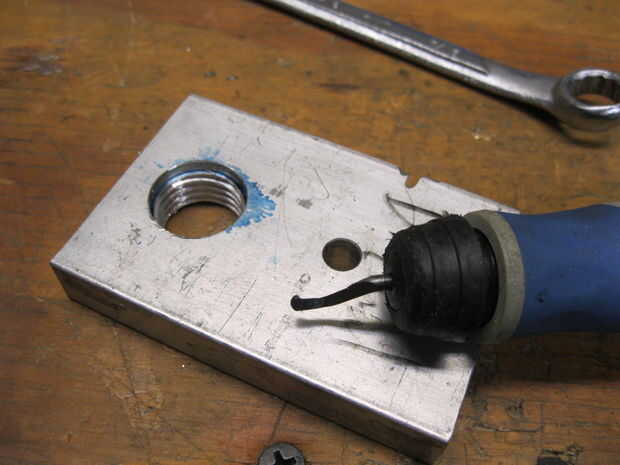

Recuerde que en ningún momento debe desconectar la alimentación de la energía / la mitad de la tuerca. Continúa saliendo de la alimentación / tuerca medio contratado y detrás de la barra aburrida fuera del camino. Pruebe la colocación de la herramienta Dremel en el agujero roscado. Si los hilos son demasiado apretados o enlazan tomar otro paso aunque los pasos anteriores. Si los peldaños están ajustados y salida del hilo de rosca suavemente Retire la placa del torno y quitar las rebabas del agujero de montaje de Dremel.
