Paso 2: Hacer el Hardware

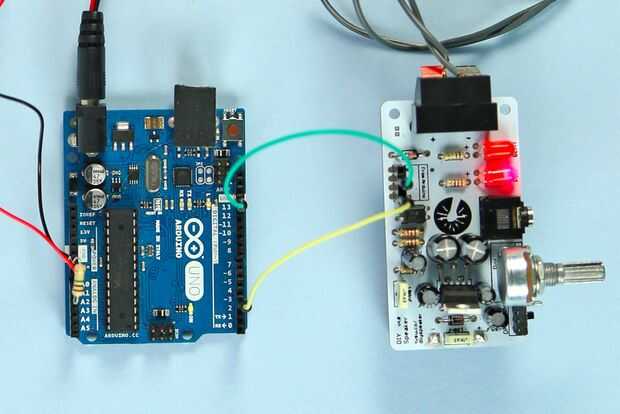

Conforman el circuito como se muestra arriba
Cable puente (amarillo): altavoz SIG a Arduino del Pin 3
Cable puente (verde): altavoz GND a GND de Arduino
Piezo sensor rojo/positivo para Arduino A0
Piezo sensor negro/negativo a GND de Arduino resistencia de Arduino A0 a GND de Arduino
Codificación con Arduino:
Hemos añadido nuestro piezo sensor al pin analógico A0 altavoz así que ahora tendremos que usar un bosquejo que toma una lectura de ese pin. En este bosquejo nos leer el valor del pin A0 y usando eso para activar un sonido del pin 3. Primero notarás montones de listas de números, estos son los archivos de sonido que se han convertido en arreglos de discos.
Descargar sketch INO INO de amortiguador de WHOOPIE electrónico aquí y abrir en el IDE de Arduino en un equipo y cargar mediante USB para Arduino.
