Paso 11: La lámpara: montaje de la lámpara
Material: Lastre de lámpara de Lithonia, 8-32 tornillos y tuercas, cable de extensión

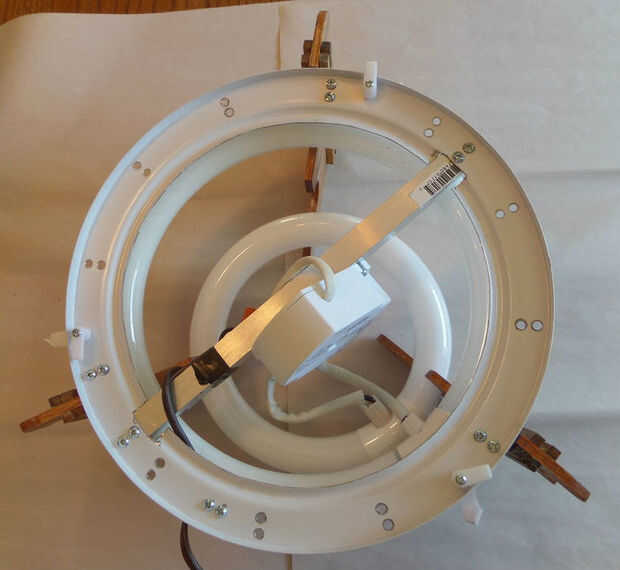

Uso de tuercas y tornillos 8-dos 32 y fije el lastre en el soporte de lastre. Utilice 4 tornillos y tuercas y fije el soporte a la base metálica de la lámpara. Los tornillos se suben desde la parte inferior.
Utilice dos tornillos 8-32 y tuercas y sujetar el soporte del cable. Ver Figura #1 arriba.

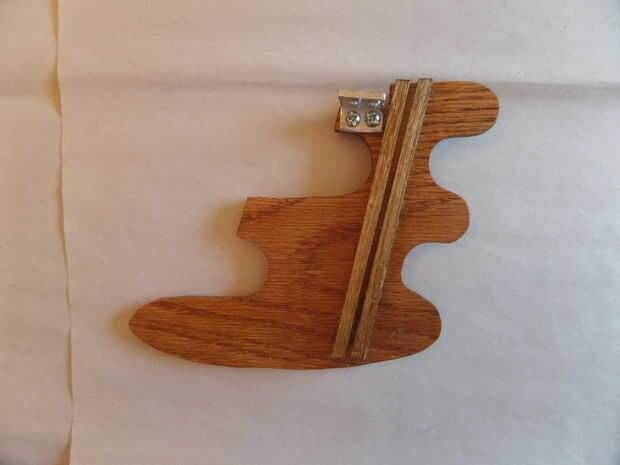

Utilice dos tornillos 8-32 y tuercas y pernos de la ménsula angular de a sostenedor de la lámpara. El soporte de los pernos en el lado derecho del sostenedor de la lámpara. Ver imagen #2 que los tornillos pasan por el soporte de metal con las tuercas en el lado de la madera.
El cable de la lámpara debe fijarse ahora. Esto requiere que el hilo sea alimentado a través de la lámpara de pie. Encontrar una ubicación donde puede trabajar en la lámpara y tener la lámpara soporte cercano y no viaje con el cable.
Corte la toma de cable de extensión de la extensión. Separar los dos cables de 6" detrás. Mira el enchufe. Una de las láminas de la clavija es más ancha que la otra. Cuidadosamente, rastree el alambre en ese lado para el otro extremo y corte de alambre de 1/4" de más corto que el otro para marcarlo.

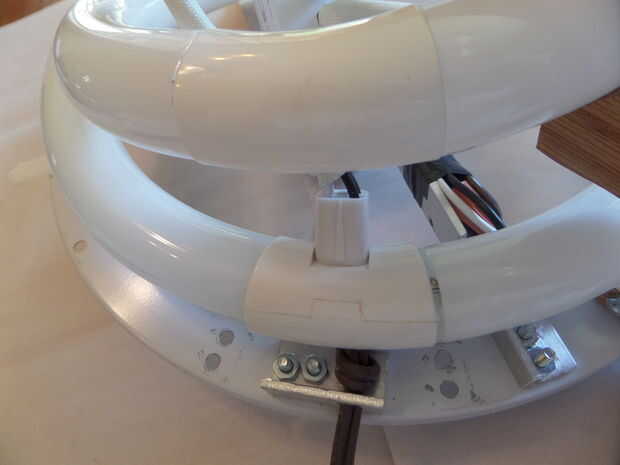

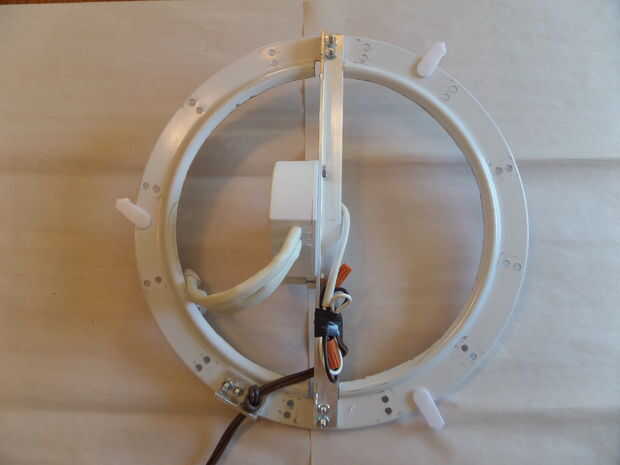

Pasar el cable por el agujero del conector medio soporte de la lámpara de la parte posterior. Alimente el alambre a través de todo el camino. Alimente el cable a través del orificio en el soporte de aluminio de la lámpara. Tire del cordón a través y un nudo en el cordón de 8" del final. Pele el extremo de los cables de 3/4". Conecte el cable que es más corto al cable negro. Gire los dos cables juntos con los dedos. Mantenga el par de cables de 1" desde el extremo del alambre y conectar los cables con el conector naranja twist. Conecte el cable con el cable blanco. Tire de la cuerda a través hasta que el nudo es el soporte de aluminio. El exceso de cable en el soporte del lastre de la cinta.

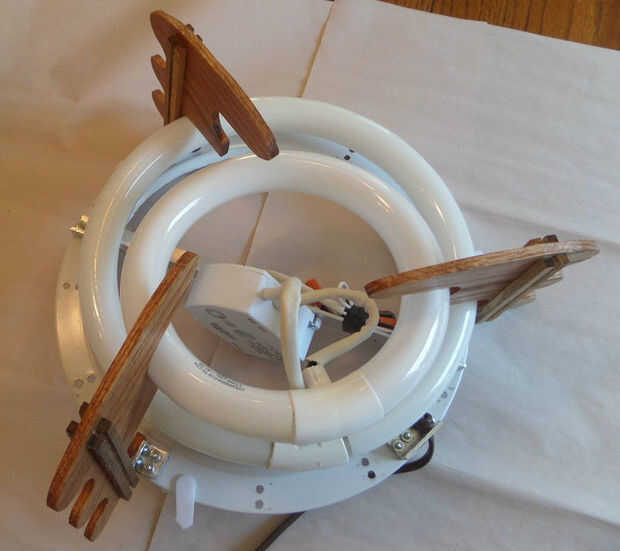

Coloque el updside base de lámpara de metal hacia abajo. Ver Figura #1 arriba. Perno de un sostenedor de la lámpara a la lámpara de metal base con los tornillos pasando por el metal base de la lámpara y las tuercas del lado del sostenedor de la lámpara. No apriete los tornillos hasta el final, se ajuste a medida que avanzamos. Hacerlos a mano. Colocar dos lámparas en la Asamblea y para el primer sostenedor de la lámpara con cinta adhesiva. (De esa manera usted no cae como lo hice :) Enchufe las lámparas para el lastre. Asegúrese de que el conector de 32W se une a la bombilla de la lámpara de pie grande. Oriente los conectores de la bombilla para que estén sobre el soporte del cable de extensión. Coloque el segundo sostenedor de la lámpara 1/3 de la manera alrededor, el tercer soporte 2/3 de la manera alrededor. Captará las lámparas para que usted no tendrá que preocuparse de caer las lámparas. Retire la cinta.

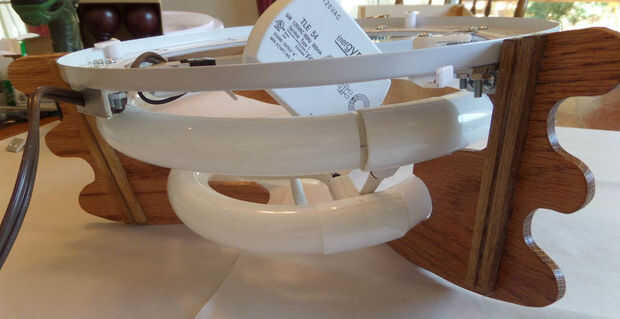

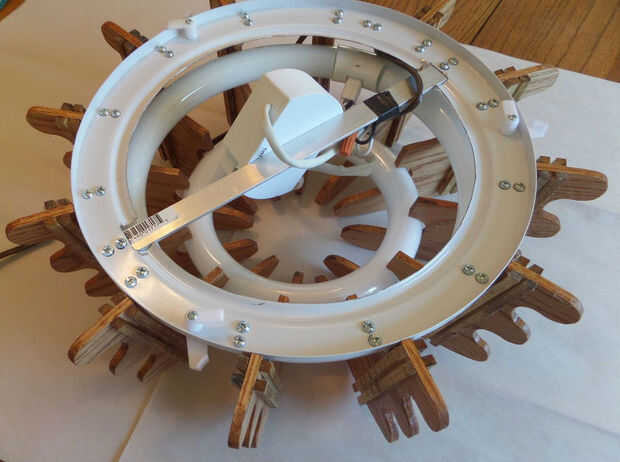

Ahora gire cuidadosamente el conjunto de la lámpara del lado derecho para arriba con el metal base en la parte superior. Instale el resto de los portalámparas. Ajustar el ángulo para que cada uno apunta a través de a uno en el otro lado y todo se ve aún. Asegúrese de instalación los titulares que las bombillas no están en un aprieto y los conectores del bulbo están alineados con el cable de alimentación. Dejar el dedo de tornillos firmemente en este punto

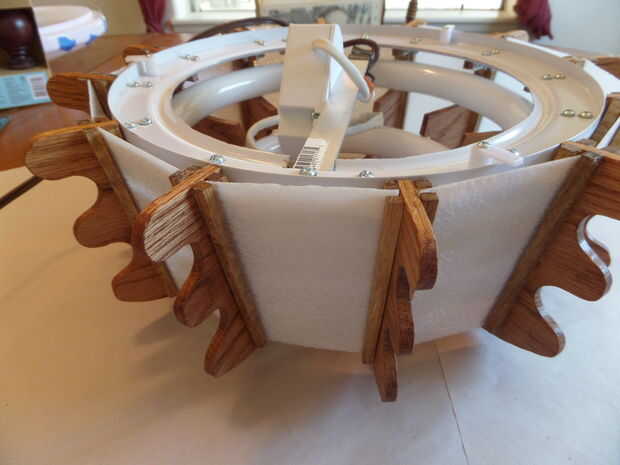

Inserte una cortina de lámpara plástica en cada posición que el crujido lado va hacia el exterior. Las lentes sólo pasará si todos los portalámparas son equidistantes. Si uno está apretado, que junto a él estarán floja. Afloje los tornillos de soporte de la lámpara y regular hasta toda la lente se deslice en. El plástico debe estar nivelado con la parte superior del sostenedor de la lámpara. Apriete todos los tornillos.
La lente con el recorte se instala donde sale el cable eléctrico.
Quitar el plástico donde se encuentran las tres palancas de retención plástico sombra.
