Paso 9: Conecte los Cables positivo
Nota: El borne de tornillo tendrá dos secciones, una sección es para todos los cables de energía positiva y la otra sección (negativo) es para los cables de tierra negra. Yo he montado el terminal de tornillo para el panel inferior de la caja de munición, por lo que no se mueve.
Consejo: Cables positivos son generalmente rojos. Cables de tierra son generalmente negros.

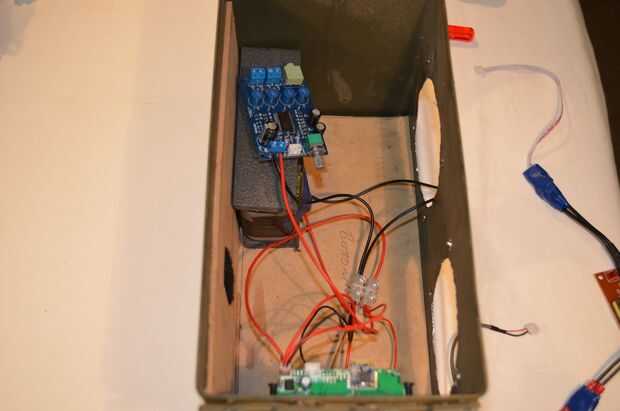

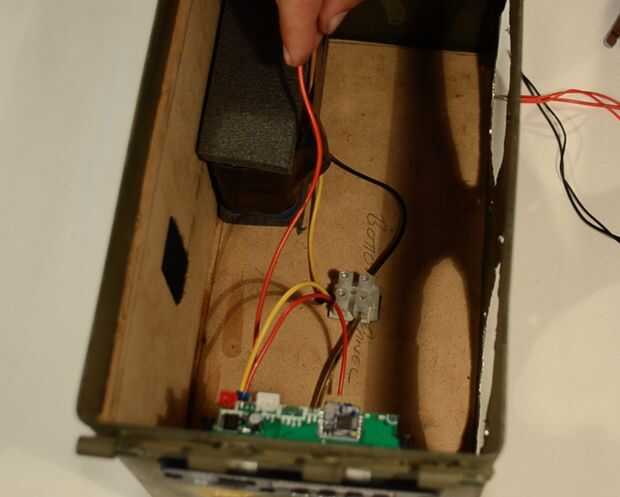

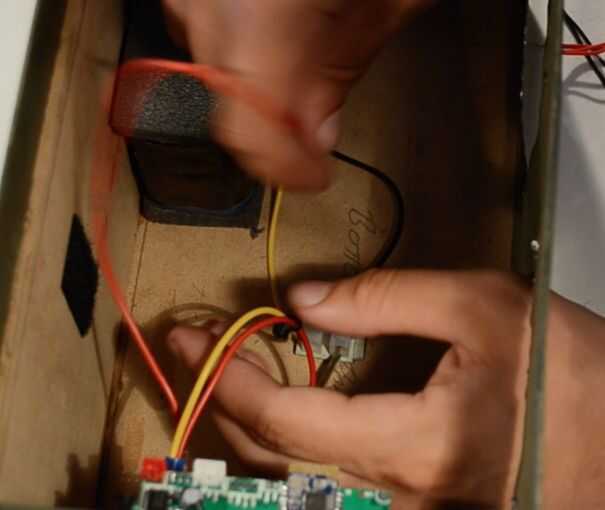

Conecte los Cables positivo al mismo puerto (sección) de la Terminal de tornillo
1. Conecte la batería al conmutador (sección superior del poste del interruptor)
2. cable del interruptor al borne de tornillo (segundo polo del interruptor)
3. Conecte el cable del medidor de voltios positivos a la sección positiva de la terminal de tornillo
4. Conecte el panel del LED positivo a la que la sección positiva de la terminal de tornillo
5. Conecte el cable positivo del amplificador la sección positiva del terminal de tornillo.
No no cortocircuito conectando el cable positivo al puerto del tornillo terminal negativo. Pueden dañar los componentes.
Nota: No conecte el cable de tierra de los cables de señal de audio al terminal. Que va conectados más lejos en el instructable para los cables de señal de audio correspondiente.
