Paso 13: Cableado de los interruptores y entrada Aux.

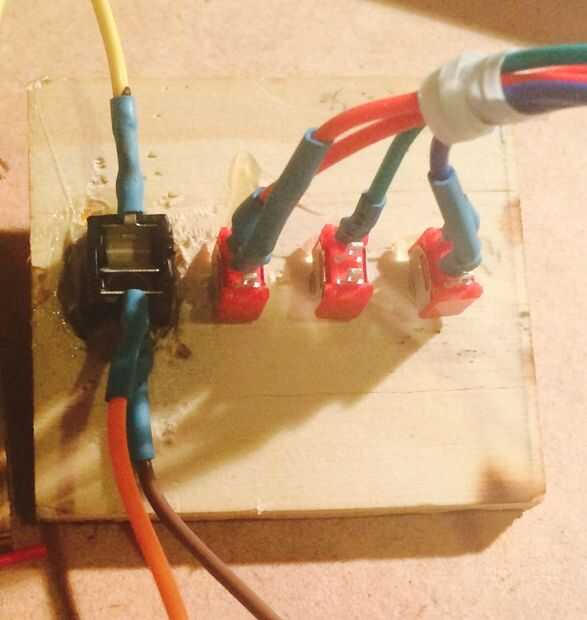

Entrada Aux – Conecte los cables a las fichas y recordar a color coordinar según cada canal. (Izquierda es de color amarillo, naranja, es marrón es la tierra). Ver la imagen para determinar qué ficha es que canal.

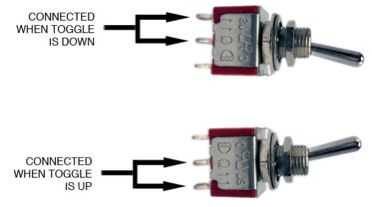

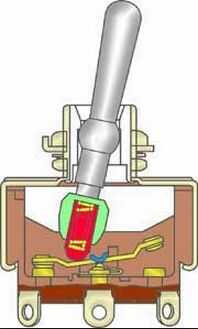

Estas instrucciones se aplican si se utiliza un interruptor de palanca y quieres que el interruptor de encendido, cuando la palanca se empuja hacia abajo.
1 interruptor - amplificador de música: el cable rojo (positivo de amplificadores altavoces) está conectado con el cable de salida y está conectado con la sección superior del amplificador conmutador.
Conmutador 2 – Bluetooth: el cable verde (positivo de Bluetooth) está conectado con el Cable de salida y se conecta al polo superior del interruptor.
Interruptor 3 – teléfono: el cable azul (teléfono de carga positiva) está conectado con el Cable de potencia de salida y está conectado con el polo superior de la carga del interruptor.
Nota: El Cable de salida es de la + en el módulo de carga de la batería azul. Por favor consulte el paso y la imagen de arriba si no entiendes esto.
* Cada interruptor debe tener un alambre conectado al polo superior que está conectado el cable desde la salida + terminal (azul del Li-ion cargador de módulo). El mediados polos en los interruptores se conectarse en los próximos dos pasos (el polo medio simplemente se conecta a cada módulo el interruptor se utiliza para)
