Paso 14: Cableado del módulo Bluetooth
Use un multímetro para comprobar donde se deben soldar los cables de positivo y negativo. Le enchufamos el USB en una potencia de 5V suministro con el caso ya desmantelado y probado las dos clavijas exteriores junto a la fuente de entrada de USB (consulte los pines de positivo y negativo en el diagrama).

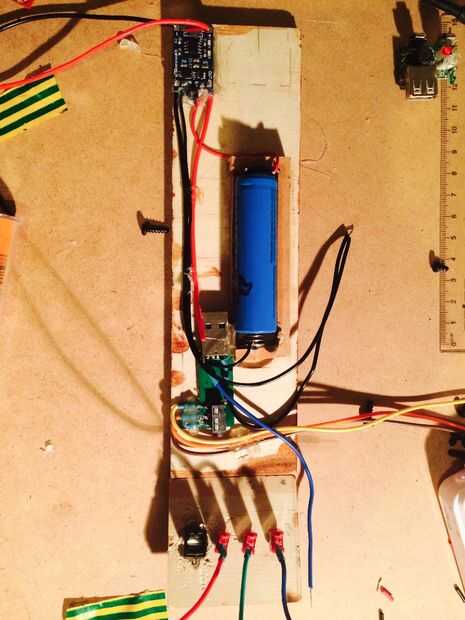

En el módulo de Bluetooth utiliza, el Cable positivo (cable verde) debe ser conectado al Pin cuarto en el USB y el Cable de tierra (cable negro) debe conectarse a la primera (por favor refiérase a la foto - de izquierda a derecha si el módulo desde el conector de Audio al puerto USB). El Cable positivo verde debe conectarse el segundo Polo (medio) del interruptor Bluetooth
Los Cables de Audio (canal izquierdo, canal derecho y Cable a tierra) debe conectarse según los pines en el conector de Audio. La punta del Jack de Audio es el canal de la izquierda, el anillo es el canal y la manga es el Cable de tierra.
Una vez que el cable positivo ha sido conectado al interruptor de bluetooth, puede pegar el módulo de abajo.
* El resto de los cables se conectarán en los próximos pasos (Cables de señal de Audio y Cable de tierra).
Nota: Cuando el módulo de Bluetooth esté conectado a una fuente de alimentación, habrá una azul LED luz intermitente.
