Paso 15: El carga del teléfono módulo

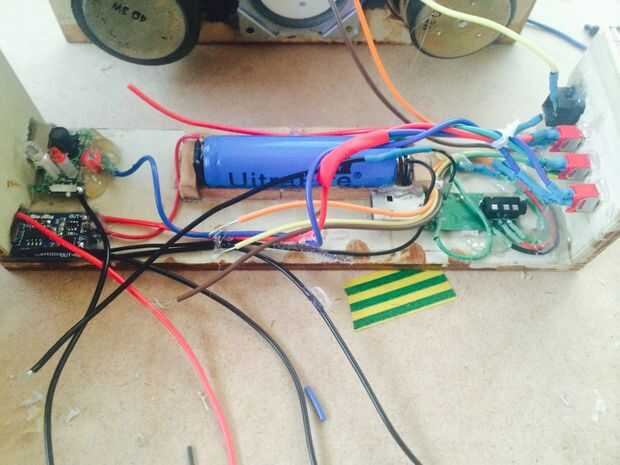

Conecte el cable de masa y el cable positivo a través de las lengüetas debajo del módulo, ya que hay una pestaña de soldadura es más fácil soldar en.
Conecte el cable positivo al polo central del interruptor de carga. Por favor, asegúrese de que usted deje el interruptor en forma permanente el módulo de carga USB. Se conectará a nuestro propio interruptor para encender y apagar.
Una vez que estés feliz con la colocación de los cables y el módulo, puede pegar hacia abajo.

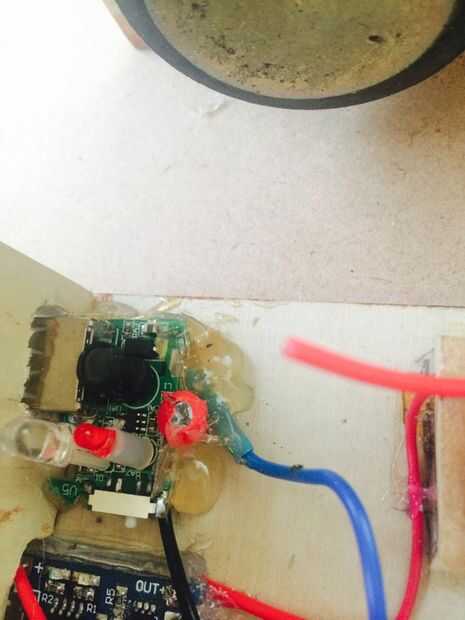

Punta: tornillo un tornillo al final del módulo, para evitar que el módulo se mueva cuando alguien Inserte el cable USB. Cubre el tornillo del encogimiento del calor para evitar un cortocircuito entre el positivo y las lengüetas negativo del módulo. f el módulo está conectado a la energía, un LED rojo estará permanentemente en (se desactivará con nuestro propio interruptor).
