Paso 17: Alambre de los cables restantes juntos
Si entiendes que el cableado diagrama que no es necesario prestar mucha atención a esto.
Conectar todos los cables –
Nota: Tratar de planificar la ruta más corta para cada uno de los cables y utilizar el pegamento caliente para grupo cables juntos y coloque en su lugar. Asegúrese de que los cables no interfieran con otros cables, altavoces o módulos. También utilizar disipador de calor más grande, para agrupar un número de alambres.

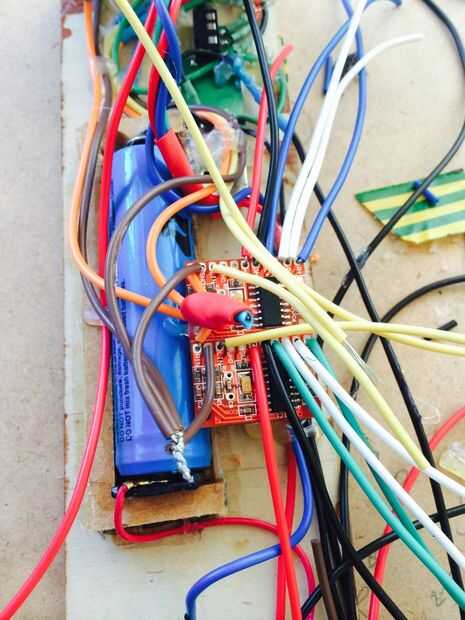

Todos los cables fueron conectados con la soldadura y el alambre expuesto fue cubierto con encogimiento del calor. Por favor asegúrese de que todos expuesto cables están cubiertos, de lo contrario se corre el riesgo de corto circuito y estropear los altavoces.
Por favor planee el flujo de todos los cables, por esto que quiero decir, asegúrese de que tomar en consideración el espacio detrás de los altavoces, los radiadores pasivos y los polos en los interruptores etc.. Yo constantemente temporalmente poner los paneles con altavoces en ellos para asegurarse de que los cables no entrar en conflicto con el espacio de los altavoces. También, tener en cuenta el espacio de los cables del panel solar, como se conectará finalmente.
Alambre de la Audio señal Cables juntos:
Canal izquierdo: todos la señal de Audio de canal izquierda entrada Cables (amarillo) - conectar Bluetooth el canal izquierdo, canal izquierdo del amplificador y el canal izquierdo de Audio Jack toma.
Conecte los dos cables amarillos de dos amplificadores, con el cable amarillo desde el módulo de Bluetooth y el cable amarillo de la toma hembra de Jack audio.
Canal derecho: conectar a todos los de la señal de Audio de señal de derecha entrada Cables (marrón)
Siga el mismo método como se mencionó para el canal izquierdo, sino para todos los cables de audio canal derecho.
Tierra: Conecte todos los cables de la entrada de la señal de audio baja (naranja)
Siga el mismo método como se mencionó para el canal izquierdo, pero para todos los cables de audio de la tierra.
Amplificador: los dos cables de 5v (rojo) del amplificador con el cable de alimentación (sección intermedia del poste) del interruptor de alambre.
Conecte los cables de alimentación de 5v (rojo) de cada amplificador a uno con el otro. Entonces alambre ambos conectarse los cables del cable rojo, que está conectado a la sección media del poste del interruptor para el amplificador (debe haber que 3 Cables cableados juntos).
Cables de tierra
Conecte el cable de tierra de salida de carga del módulo de batería, el cable de tierra de ambos los amplificadores, el módulo de Bluetooth y el módulo de carga de teléfono. (No conecte el cable negro de la entrada en el módulo de carga de batería – este se conectarán con el panel solar).
Cables de altavoz
Soldar los cables en cada uno de los terminales de altavoz, positivos y negativos.
Conecte todos los cables de altavoz (positivo (+) y negativo (-)) con el cable apropiado en los amplificadores. No olvide asignar un panel lateral de altavoces, al módulo de un amplificador, así usted tendrá audio estéreo.
Su derecho Altavoz, cable positivo, va al canal derecho positivo en el módulo de amplificador (R +), el negativo al negativo. Se trata de la misma para los altavoces restantes.
