Paso 1: Partes y materiales

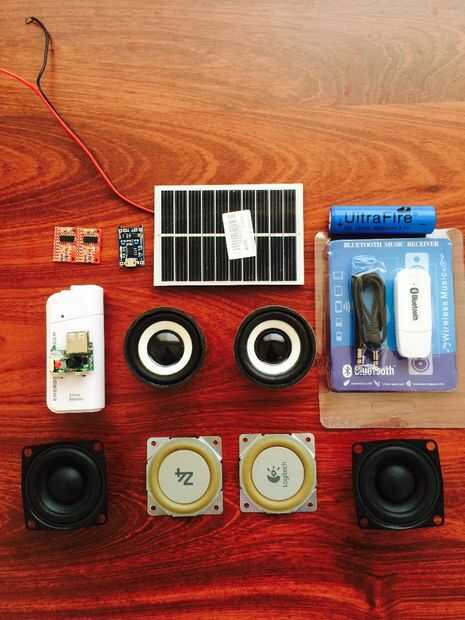

Componentes esenciales y donde a la fuente:
Altavoces
Si están tratando de ahorrar dinero, sugiero derribando unos altavoces de ordenador existentes. He utilizado un montón de altavoces de ordenador Logitech antes y trabajan un encanto. Echa un vistazo en su programación local, op-tiendas, ventas de garage y acera lado colecciones como a veces la gente Deseche este material gratis.
He recopilado una colección de altavoces en eBay para pequeños proyectos DIY - si desea ver algunas más, haga click en este enlace.
- 4 x 3W 52 mm 4 ohmios Altavoz de Full-Ranged en AU $8,91 2 (estos son grandes oradores, si usted quiere hacer mis altavoces que recomiendo comprar 2 sets de estos).
Radiador pasivo

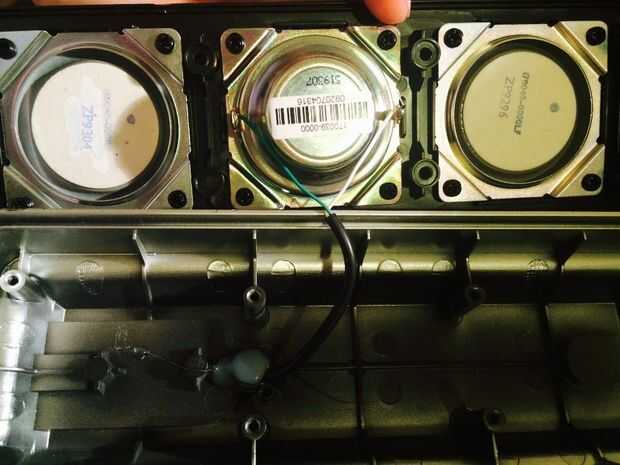

Si usted tiene alguna experiencia en la construcción de altavoces portátiles ahora habrá venido a aprender, que emisores pasivos son casi imposibles de comprar en línea. Logré salvar mis radiadores pasivos de un viejo par de altavoces de ordenador Logitech Z4. Idealmente, you debería tener radiadores pasivos que son por lo menos 1.5 veces más grandes que sus altavoces. Por desgracia, no he tenido el lujo de elegir.
Compruebe hacia fuera este instructable chicos - que ha encontrado una mina de oro de radiadores pasivos;
Amplificador de audio
He utilizado los módulos de PAM8403 rojo, aunque el mini verde los sonidos exactamente igual y es algo más fácil soldar en oh... y son más baratos.
- 2 de x Pam8403 Audio Amplificador 3W 5V en AU $2,89 (contiene 5 tablas)
Cargador de batería de litio
- MP1405 5v 1A Micro USB de carga módulo en AU $6,05 (este enlace contiene 2 módulos - es decir. 1 repuesto)
Módulo de Bluetooth Audio
- Bluetooth Audio de 3,5 mm estéreo USB inalámbrico de altavoz del receptor con el Cable Aux en AU $3,99
Módulo de emergencia de carga iPhone
- Portable externo AA cargador de emergencia USB para MP3, Ipod, Iphone En AU $2,23
Panel solar + regulador
-2 x 5v 0.8W 160mAh Solar Panel en AU $3,09 cada uno (sugieren actualizar estos)
- Regulador de voltaje 5V 7805 en AU $1,34 (contiene 5 piezas)
Batería
Actualmente estoy usando una sola batería de 18650 3.7v con alrededor de 3400mAh. Como mejorar en mis altavoces, te sugiero comprar una batería mejor, con más mAh. Esto prolongará la duración de la batería. Asegúrese de que se compren pilas nuevas de calidad.
Por favor, asegúrese de que usted también compra un portapilas específico para la batería. Esto hará la vida mucho más fácil. También Compruebe que la batería es conveniente utilizar con el cargador de litio.
Descargo de responsabilidad: Tenga mucho cuidado cuando se trata de las baterías, pueden ser peligrosos si no se gestionan de la manera adecuada. Utilice sólo si tiene experiencia, o busque ayuda de alguien que tiene experiencia.
Nota: En versiones anteriores he usado pilas teléfono Nokia, así que si no estás dispuesto a gastar el dinero y tener un par de estas ahí podría hacer el truco. Sin embargo, no duran tanto como las baterías más nuevas y tienen relativamente baja mAh y teniendo en cuenta estos altavoces también cargar su teléfono, no son ideales.
Actualización: Manténgase alejado de barato chino hizo pilas que puede encontrar en eBay, a menudo exagerar su mAh dramáticamente y puede ser muy peligrosos. Comprar baratos las pilas UltraFire de eBay. Una de las mejores pilas puedes comprar es el 3400mAh Panasonic NCR18650B protegidas (verde), recomiendo altamente esta batería.
Echa un vistazo a esto enlace , si estás buscando una batería 18650.
Interruptores
-3 x Mini interruptor unipolar encendido en AU $1,84
Entrada auxiliar
-Usted tendrá que comprar una entrada auxiliar de 3,5 mm o usted puede buscar uno de una vieja pieza de la electrónica.
Materiales
-Madera (usé 5,4 mm de gruesa madera de pino - madera de MDF sin embargo tendrá mejor acústica, aunque así no se mancha)
-Cables (color Compro los cables por el bien de este Instructable - hace la vida mucho más fácil, aunque usted debe ser capaz de compactar el alambre de la electrónica antigua)
-Termo retráctil (para cubrir el alambre expuesto)
Herramientas y equipos (que he usado)
-Soldador con estaño
-Pistola de pegamento caliente
-Super pegamento + PVA pegamento para madera
-Eléctrico Taladro con broca
-Herramienta rotatoria Dremel
-Caladora
-Papel de lija / archivo de Metal
-Multiherramienta (para cortar los cables)
-Abrazaderas
-Multímetro
Nota: Si no tienes todas estas herramientas hay generalmente (más baratos) métodos alternativos para lograr el mismo resultado.
