Paso 2: Planificación de la construcción
En primer lugar, es necesario planificar los componentes que va a utilizar y cómo organizar de la manera más conveniente. De esto va el cableado.
Si es la primera vez que han construido un mini altavoz portátil o si tienes poca experiencia con la electrónica, puede ser útil usar un Terminal de cableado de 12 pieza. Con este terminal puede solucionar problemas de componentes y obtener una mejor comprensión del funcionamiento de la electrónica.

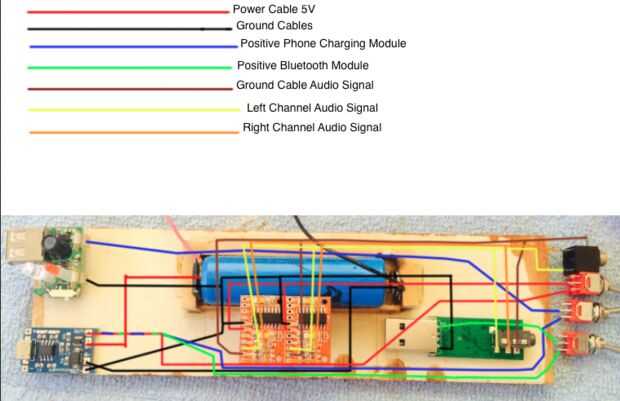

Después de seguir este proceso es el momento de elaborar un diagrama de cableado que referiré a lo largo de la entera construcción. He publicado una foto de la que estoy usando. Si usted entiende este esquema, el resto de la estructura será sencillo.
Nota: El cable rojo (con guiones azules y verdes), desde el módulo azul salida + terminal (módulo de carga de batería) es un alambre de longitud solo 50 mm, que luego conecta con el teléfono carga el módulo (cable azul) y el interruptor del módulo Bluetooth (cable verde).
El esquema que utiliza código de color, los colores son como sigue:
Red: Cable de alimentación (Cable de alimentación de 5V) de batería y potencia para amplificadores.
Negro: Todos los Cables de tierra (no conecte el B - y -Cable a tierra: aunque se intersectan las líneas deberían no ser conectados junto!)
Azul: positivo teléfono módulo de carga
Verde: positivo el módulo Bluetooth
Marrón: tierra Cable para señal de Audio.
Amarillo: el canal izquierdo de señal de Audio
Naranja: canal derecho de señal de Audio
Panel solar:
El cableado de los paneles solares y el regulador de 5V no se ha incluido en este diagrama, por favor, consulte el panel solar de cableado paso más adelante en el instructable.
Oradores:
El cableado de los altavoces no se ha incluido en este diagrama, como se discute más adelante. Es simplemente una cuestión de conectar los cables apropiados del amplificador a los altavoces ellos mismos.
